5-12

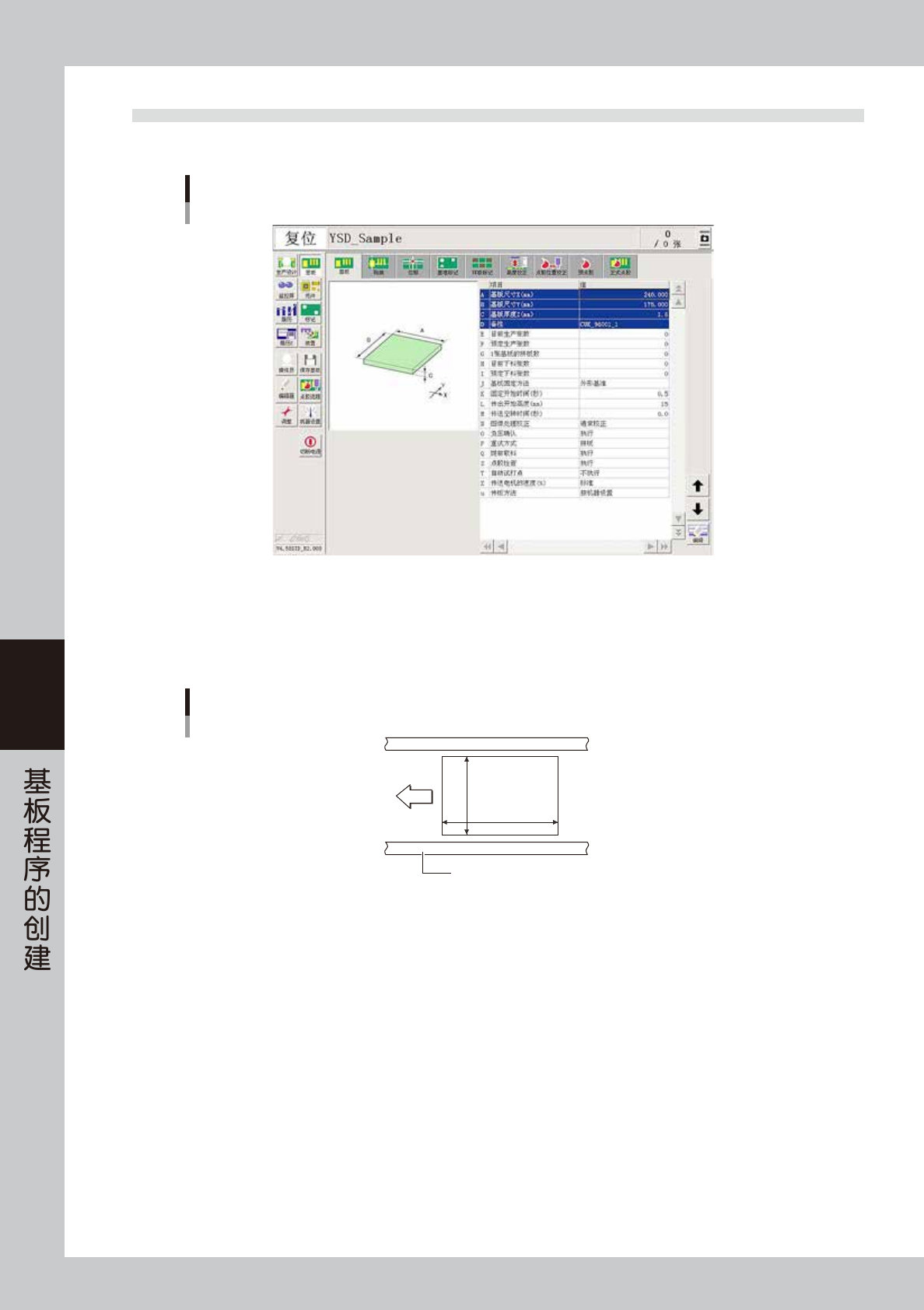

4.1 基板参数

打开基板画面的“基板”选项卡，确认或设置基板参数。

基板参数画面

66509-N7-00

A、B: 基板尺寸 X，Y

以 mm 为单位输入基板的 XY 方向的尺寸。自动运行时，传送宽度 (W 轴 ) 自动控制为 Y 的尺寸。

 X ∶基板传送方向的尺寸

 Y ∶放置基板时传送宽度方向的尺寸

基板外形

X [mm]

Y [mm]

PCB

基板传送方向

传送轨

65504-N7-00

C: 基板厚度 Z(mm)

输入基板的厚度。

D: 备注

记录有关基板的备注事项，也可以不输入。

E: 目前生产张数

记录已完成生产的基板张数。默认值为 0。

F: 预定生产张数

输入需生产的基板张数，输入 0 时，只要供给基板，生产就会持续。

G: 1 张基板的拼板数

输入 1 张基板中拼板的数量。

H: 目前下料张数

记录已传入收板机的基板张数。默认值为 0。

5-13

I: 预定下料张数

指定收板机的 1 个载料箱可以容纳的基板张数。完成设定张数的基板生产后，机器会中断传出基板，直到收板机更换载料箱。

如果输入 0，即使基板张数已经达到收板机可容纳的最大张数，生产也会继续进行。符合下列条件的情况，可以输入 0。

· 使用的是可以发出载料箱更换信号的收板机。

· 排列在回流焊机之前的机器。

J: 基板固定方法

一般选择“外形基准”。外形基准与顶板连动夹住基板进行固定。

K: 固定开始时间 ( 秒 )

基板通过安装在主挡板前的基板检测传感器后，机器开始固定基板的动作。

基板尺寸和传送速度不同，开始固定的最佳时机也会不同。通过该参数，可以延迟开始固定的最佳时机。

数值输入范围为 0.0 〜 1.9 秒。

L: 传出开始高度

点胶之后，顶板一下降便开始向传送部出口传送基板。如果基板背面已贴有元件，顶板不完全下降会造成元件与顶针发生碰撞。

通过该参数可以分别对各种基板指定顶板的下降高度。如果将固定基板后的顶针高度作为 0mm，则输入从此位置下降几 mm

为传送开始高度。可以在 5 〜 50mm 的范围内输入。

M: 传送空转时间

通常形状的基板设置为 0 秒。

特殊形状的基板 ( 切口、中间镂空等 )，传送部出口传感器在传出基板时容易误识别。如果设置了传送空转时间，基板检出

传感器 OFF 之后，传送带还会按指定的时间继续运转传出基板。在 0.0〜 9.9 秒的范围内输入。

N: 画像处理校正 ( 本机不使用 )

O: 负压确认 ( 本机不使用 )

P: 重新执行方式 ( 本机不使用 )

Q: 提前取料

使用指定角度检测余胶时，需将本参数设置为“执行”。否则传板周期时间会被延长。

S: 点胶检查

使用预点胶时，需设置为“执行”。

根据预先在预点胶数据中指定的标记号码，对胶点进行图像识别，并根据识别结果检查贴片胶是否已用完，点胶嘴是否被堵塞，

是否有拉丝拖尾等现象。

T: 自动试打点

在打点站进行试点胶。

详细设置方法，请参阅第 4 章“5.1.1自动试打点的设置”。

X: 传送电机的速度 (%)

设置传送电机 ( 传送基板 ) 的速度。以在“机器设置”画面中设置的数据为标准，10% 为单位，“＋”侧最大为 50%，

“－”侧最大为 90% 的范围内设置。

u. 传板方法

可以按基板程序分别设置传送基板的方法。

一般，从“按机器设置”、“标准”、“高速”中选择。

‧

按机器设置

按照预先在机器设置 (Vmspec) 中设置的传板方法传送。

‧

标准 

基板的点胶完成之后，解除基板的固定状态，并开始将该基板向出口传送。当 WorkOut 传感器感应到该基板已通过的同时，

将待机位置的基板传入固定位置。

‧

高速 

基板的点胶完成之后，解除基板的固定状态，并开始将该基板向出口传送。当 WorkOut 传感器感应到该基板的同时，将待

机位置的基板传入固定位置。之后，当 WorkOut 传感器感应到该点胶完的基板已通过的同时，主挡板开始上升。

5-14

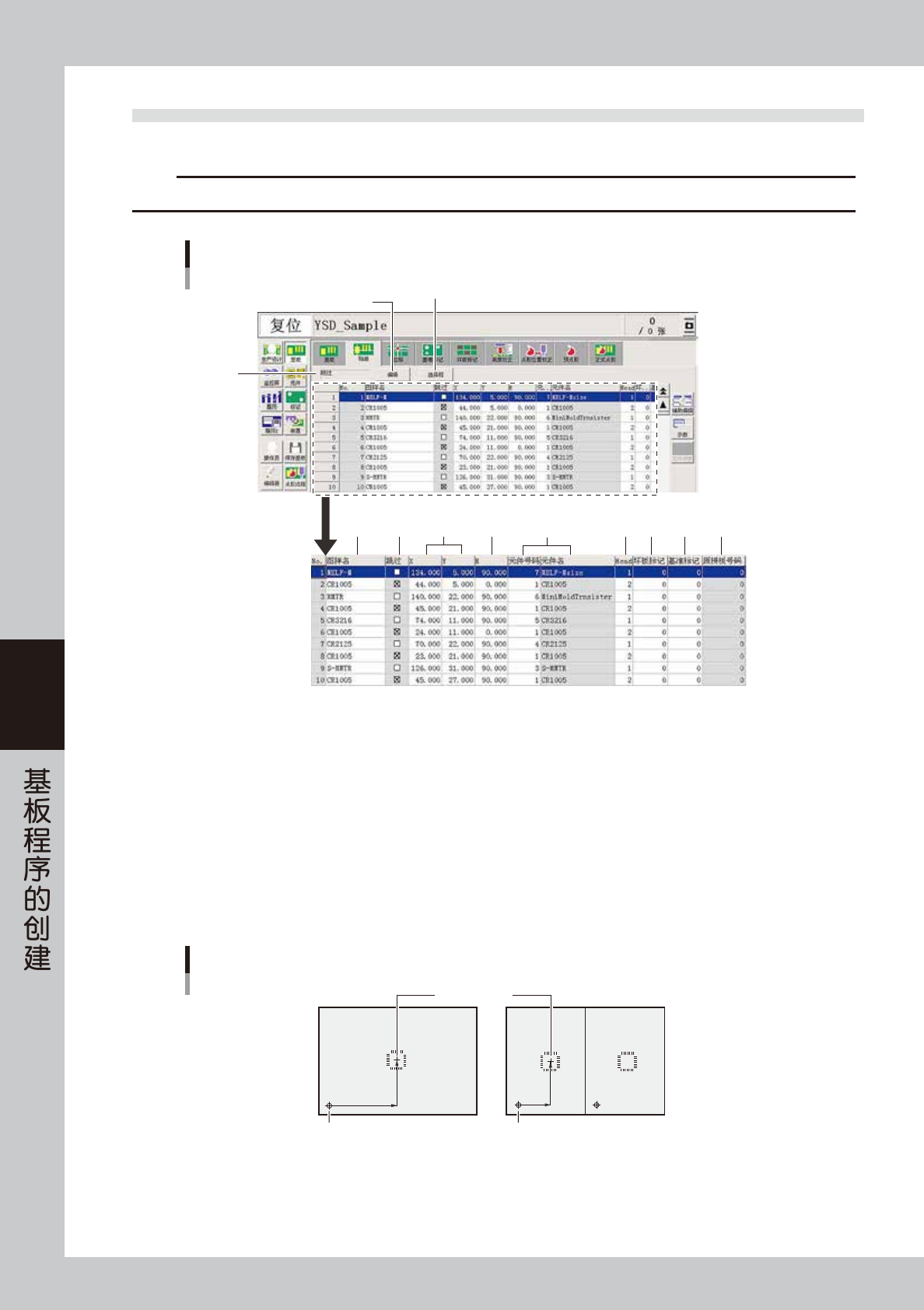

4.2 贴装参数

贴装参数指设置贴装位置、贴装元件号码等与贴装有关的数据。使用贴装参数，可以自动生成点胶数据。

注意

从贴片机复制数据之后，需删除与点胶对象无关的贴装数据。

贴装参数画面

[编辑]按钮

2 3 54 6 7 9 10

66510-N7-00

1. 执行 / 跳过

按 [ 编辑 ] 按钮可以更改设置。

2. 图样名

输入印刷在基板上的电路名 ( 例如 R12、U12 等 )。

3. 跳过

无需贴装的数据，勾选其选择框。

4. X、Y

如果是 1 张整块基板，输入从基板原点至贴装中心位置的坐标数据 ; 如果是拼板基板，输入从基准拼板至贴装中心位置的

坐标数据。需要通过示教输入时，请参考下图。

贴装中心位置

基板原点与贴装中心位置

基板原点

第1拼板的原点

第1拼板第2拼板

65505-N7-00
