5-37 5 5.3 IC 元件 5.3.1 微型 Tr、SOT 微型晶体管、SOT 等的参数设置，如下图所示。此处没有介绍的参数，请参阅本章前述“5.2 芯片元件”的说明。 晶体管的参数设置例 基本 形状 点胶 66528-N7-00 ■ 基本参数 A: 校正组 设置为“IC 元件” 。 B: 校正类型 点焊锡膏时设置。相对两边引脚的形状相同时，设置为“微型 Tr/SOT” ； 相对两边引脚的形状不同时，设置为“P-Tr” 。 晶体管…
5-36
5

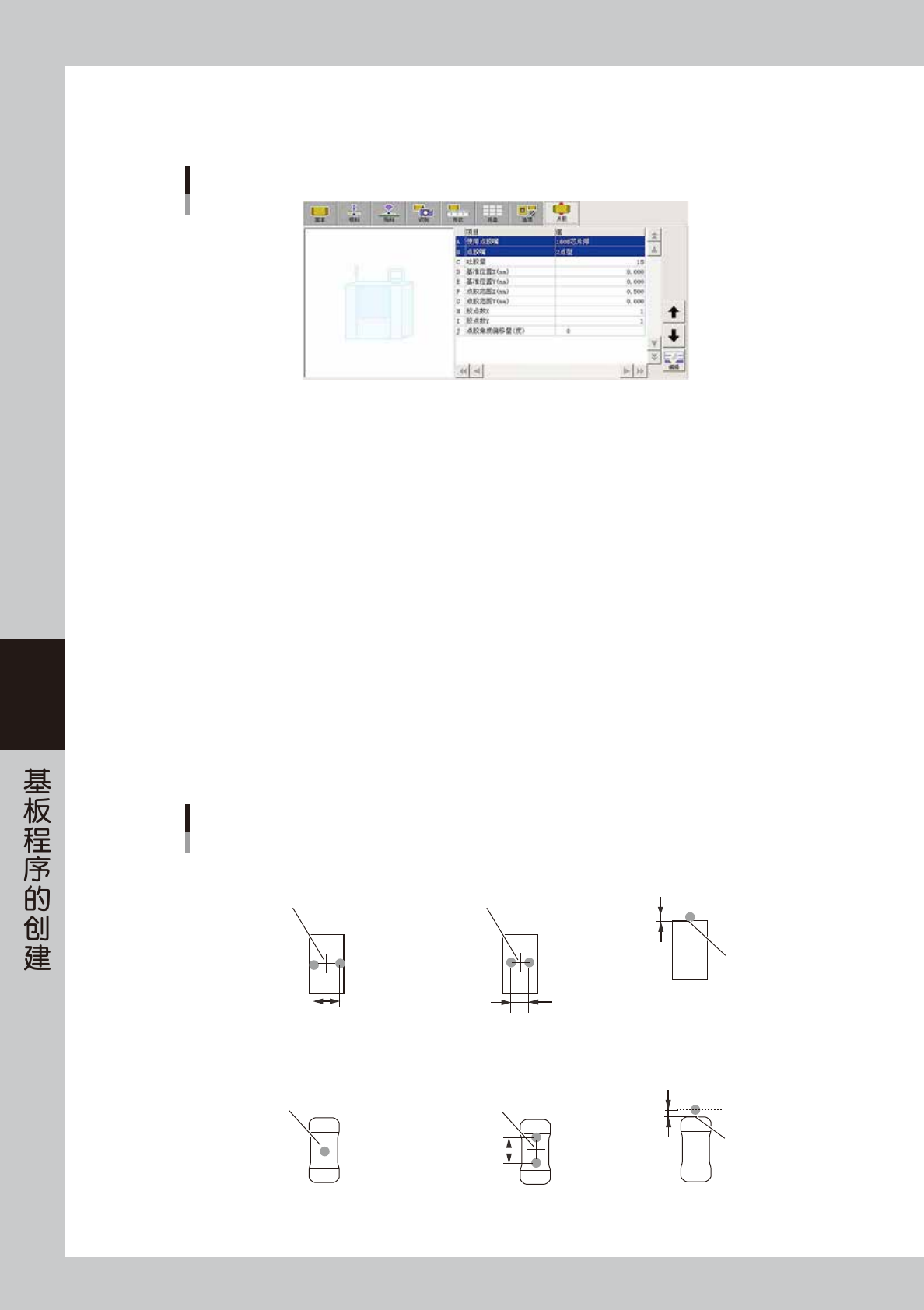

5.2.3 点胶参数
下面，以方形芯片与 MELF 芯片为例介绍设置芯片元件的点胶参数的方法。
点胶参数
66527-N7-00
A: 使用点胶嘴
选择点胶用的点胶嘴。
B: 点胶嘴
从“1 点型”或“2 点型”中选择点胶嘴的类型。
C: 吐胶量
设置点胶时的胶量。
D、E: 基准位置 Xmm、Ymm
使用贴片胶时，设置点胶中心与元件中心的偏差量。
使用焊锡膏时，设置以元件外形为基准的偏移量。
F、G: 点胶范围 Xmm、Ymm
设置点胶的范围。使用焊锡膏时，本设置被忽略。
H、I: 胶点数 X、Y
设置需要在点胶范围内 X 方向与 Y 方向上点的胶点个数。
使用焊锡膏时，本设置被忽略。
J: 点胶角度偏移量 ( 度 )
设置点胶角度。以 5°为单位在 0°〜 ±90°的范围内设置。
芯片元件的点胶
元件中心
基准位置
■ 贴片胶 1点型点胶嘴 ■ 贴片胶 2点型点胶嘴 ■ 焊锡膏 1点型点胶嘴
X方向点胶范围
元件中心
由2点型点胶嘴
的间距决定
基准位置Y
方形芯片元件
元件中心
■ 贴片胶 1点型点胶嘴
■ 贴片胶 2点型点胶嘴
(使点胶角度偏移90°)
元件中心
由2点型点胶嘴
的间距决定
■ 焊锡膏 1点型点胶嘴
基准位置(0.00)
基准位置Y
MELF元件
65519-N7-00
5-37
5
5.3 IC 元件
5.3.1 微型 Tr、SOT
微型晶体管、SOT 等的参数设置，如下图所示。此处没有介绍的参数，请参阅本章前述“5.2 芯片元件”的说明。
晶体管的参数设置例
基本 形状 点胶
66528-N7-00
■ 基本参数
A: 校正组
设置为“IC 元件”。
B: 校正类型
点焊锡膏时设置。相对两边引脚的形状相同时，设置为“微型 Tr/SOT”；相对两边引脚的形状不同时，设置为“P-Tr”。
晶体管的校正类型
微型Tr/SOT
P-Tr
65520-N7-00
5-38
5
■ 形状参数
“校正类型”未设置时，不显示下列参数。
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
D: 检测线位置 ( 本机不使用 )
E: 检测线宽度 ( 本机不使用 )
F、G: 引脚根数 NS
分别输入 NS 方向存在的引脚根数。
H、I: 引脚间距 NS
准确输入引脚间的距离。
微型晶体管的形状参数
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：检测线位置
H：引脚间距
J：引脚宽度
K：反射引脚长
仰视图
引脚的方向
贴装角度
贴装后的
元件朝向
NS NS
N
S
N
S
0° 90°
65521-N7-00
J: 引脚宽度 ( 本机不使用 )
K: 反光引脚长 ( 本机不使用 )
■ 点胶参数
请参照下图设置微型晶体管的点胶参数。
微型晶体管的点胶
元件中心
■ 贴片胶 1点型点胶嘴
X方向
点胶范围
■ 贴片胶 2点型点胶嘴
元件中心
由2点型点胶嘴
的间距决定
引脚前端
■ 焊锡膏 1点型点胶嘴
基准位置Y
基准位置X
基准位置(0.00)
65522-N7-00
c
注意
使用焊锡膏在微型晶体管的位置上点胶时，建议稍微偏离基准位置，以免焊锡膏接触到相邻的引脚。
