6.6.2 图样匹配的使用方法
图样匹配可以象基准标记一样使用。使用时，只需在 [ 基板 ] -“基准标记”画面的“标记 1”和“标记 2”中输入
在标记画面登录图样时“No.”栏的号码 ( 下图显示的是将图样匹配作为基板基准标记使用时的示例 )。此例中，输
入“3”。
在“标记1”和“标记2”输入作为图样登录的标记号码设置为“执行”
图样匹配的使用方法
66544-N7-00
5-63
5
7.创建正式点胶信息
在点胶信息中设置点胶位置坐标、胶量等与点胶相关的信息。
7.1 点胶扩展
利用元件的贴装信息与元件信息的点胶参数，进行点胶扩展，可以自动生成正式点胶数据。
下面，介绍点胶扩展的方法。
1
启动编辑器。
按“生产设计”画面的 [ 编辑器 ] 按钮，打开编辑器画面。

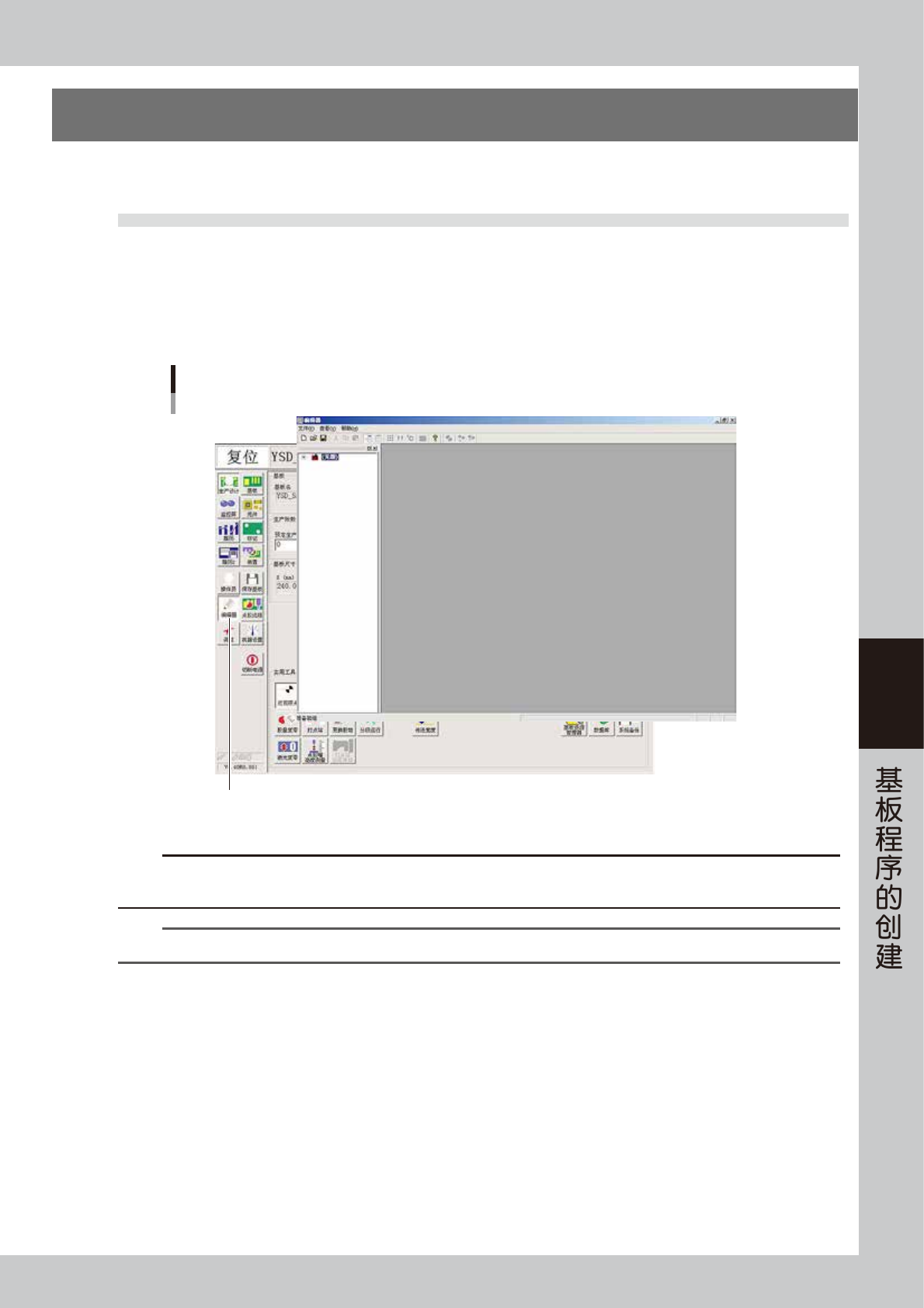

启动编辑器
按[编辑器]按钮
66545-N7-00
c
注意
正在编辑的文件无发进行点胶扩展。
若需要进行点胶扩展的基板程序正在编辑，必须先保存基板程序，再进行点胶扩展。扩展完之后，再重新打开基板程序进行编辑。
参考
关于编辑器画面的构成，请参阅后述第 7 章“1.2 编辑画面的构成”。
5-64
5
2
选择需要进行点胶扩展的基板。
选择“文件 (F)”菜单中的“打开基板程序 (O)”命令，或点击工具栏的 [ 打开基板程序 ] 按钮，
打开“选择基板”画面。
1. 确认“文件夹”显示框中显示的文件路径。
如果不是需要进行点胶扩展的基板所登录的路径，点击 [ 文件夹 ] 按钮，选择路径。
2. 选择文件的种类。
3. 选择基板，点击 [ 选择 ] 按钮。
基板程序被读入之后，显示在编辑器画面中。

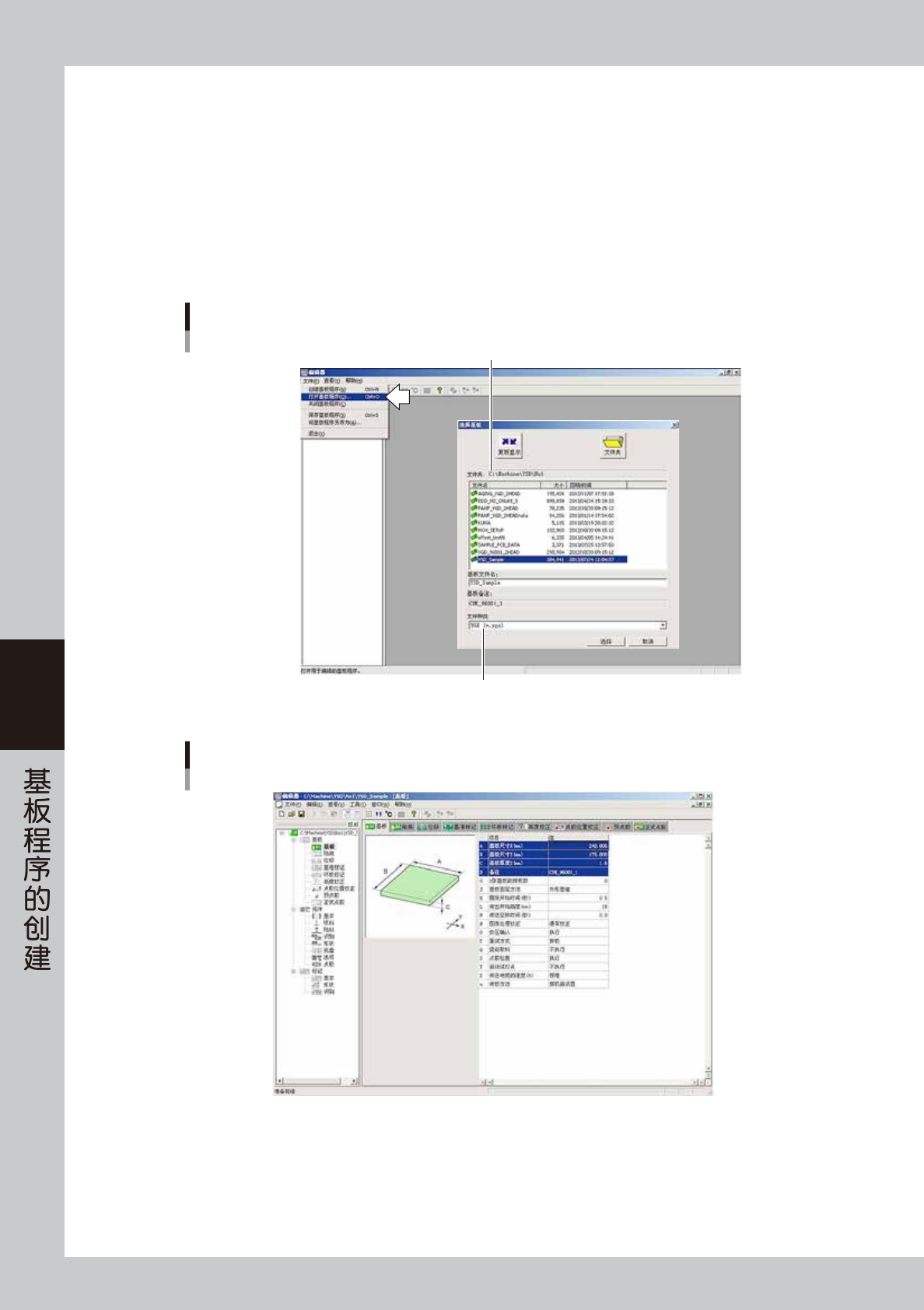

选择基板
确认路径
选择文件的种类

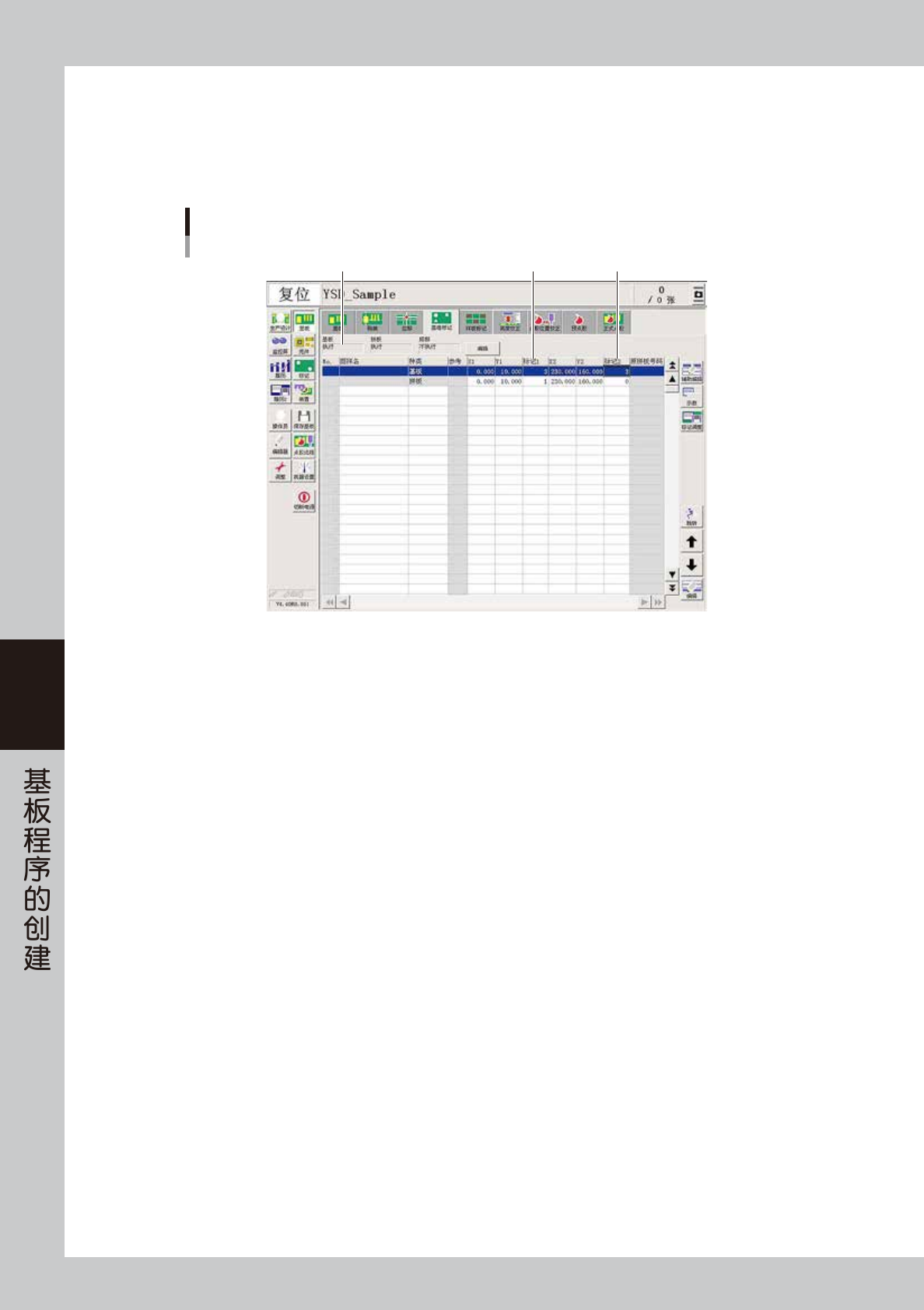

66546-N7-00
编辑器画面
66547-N7-00
