6-7
6
2.3 示教
示教是使用相机、点胶头等示教装置，求取 X、Y 坐标值的功能。示教输入方法有“点示教”和“光标示教”。
2.3.1 点示教
点示教有“单点输入”和“多点输入”2 种。使用“单点输入”时，自动输入示教得到的坐标值。使用“多点输入”
时，自动输入示教后多点的中心坐标值。
1
固定基板。
将基板固定在传送轨上。
2
设置示教条件。
设置“示教装置”、“速度”、“基准标记校正”。关于条件的设置，参考本章前述“2.1 跟踪功能”。
3
选择需要进行示教的数据行。
4

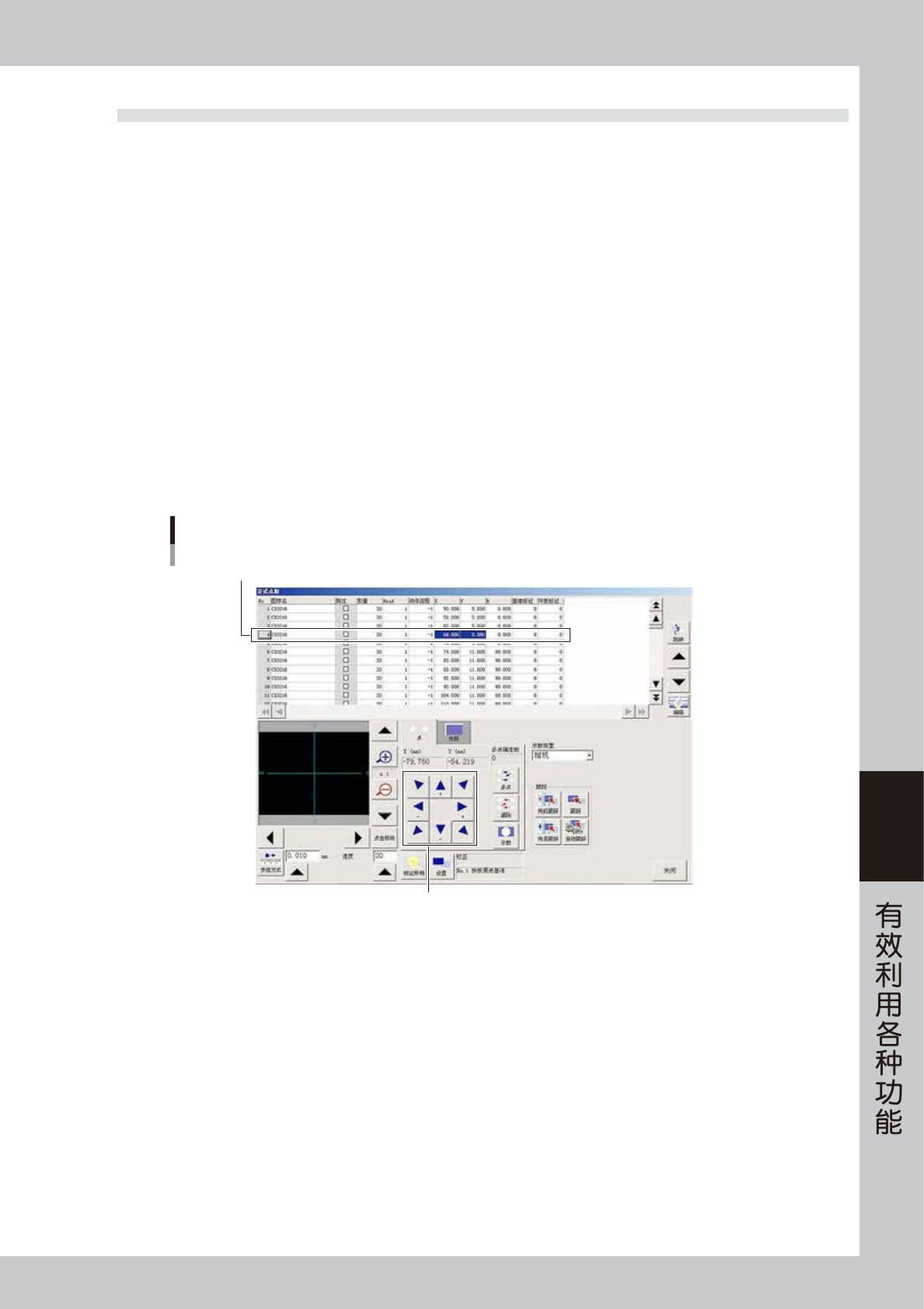

使示教装置移到目标位置。
使用箭头按钮，使在 Step2 中设置的示教装置移到目标位置。此时，务必确认身体的任何一部分
没有进入示教装置的可动范围内。
移动示教装置
选择需要示教的数据行
操作箭头按钮使示教装置移到目标位置
66607-N7-00
6-8
6
5
调节标记照明。
如果图像显示区中没有显示目标物时，按 [ 标记照明 ] 按钮，调节照明级别。
打开“标记照明”画面
66608-N7-00
外圈照明级别与内圈照明级别为 OFF 或 0 时，改为 +4，确认图像显示区中的目标物或标记。
同轴照明设置为 0。
照明级别的调整
66609-N7-00
参考
照明有“外圈照明级别”、“内圈照明级别”、“同轴照明级别”3 种。“外圈照明级别”、“内圈照明级别”、“同轴照明级别”用于表
面平坦、有厚度的焊盘。照度在 -1 〜 +5 之间设置。边观察图像显示区，边调节亮度直至能清晰地看见焊盘。
6-9
6
6
按 [ 示教 ] 按钮，进行示教。
示教的输入方法有“单点输入”与“多点输入”。
1. 单点输入
将点胶头移到目标位置，在图像显示区中确认目标位置。将画面的十字准线的交点对准目标物的中心，
按 [ 示教 ] 按钮，在 Step3 中所选数据的坐标值由示教自动输入。
示教
单点输入
目标位置
中心坐标值（X, Y）
基板原点
65601-N7-00
2. 多点输入
多点输入方法有下述 2 种。
输入方法 1
1. 将示教装置移到第 1 点，与画面中的十字准线的中心位置对准，按 [ 多点 ] 按钮。
2. 再将示教装置移到第 2 点，按 [ 示教 ] 按钮。
“多点确定数”变为“2”。按 [ 示教 ] 按钮时，在 Step3 中所选数据的坐标值 X、Y 自动变为连接
2 点的中心坐标值 X、Y。
示教
多点输入(以2点为例)
中心坐标值（X, Y）
基板原点
第1点
第2点
65602-N7-00
