2.每月
本章节，以点检之后的清洁与加油为中心介绍每月需保养的项目。
每月需按照下述点检要点对各轴的滚珠丝杆、导轨进行点检。X、Y 轴的滚珠丝杆装有防止润滑油飞溅的护盖，
点检时，需拆下护盖之后再进行。
■点检要点
1. 滚珠丝杆和导轨上是否粘附有异物？
确认是否有芯片等粘附在滚珠丝杆和导轨上？
2. 滚珠丝杆和导轨的润滑油使用状态是否适当？
确认润滑油没有流出、飞溅现象，也没有变色和凝固。
e
3. 滚珠丝杆是否有异响？
在按下紧急停机按钮的状态下，用手推动 X 轴或 Y 轴检查滚珠丝杆是否有异响。
■解决方法
1.异物被夹入，是磨损滚珠丝杆与导轨的重要原因。如果有异物粘附，必须连同润滑油一并擦去或用镊子等除去。
2.参阅后述“清洁、加油”的内容添加润滑油。
3.如果进行了上述第 1. 与第 2. 的处理后仍然无法消除异响，请与 YAMAHA 或代理商联系。
c
注意
有关润滑油的使用，请参阅第 1 章“2.维护保养作业前的准备”中有关润滑油的使用注意事项。
c
注意
各轴的滚珠丝杆和导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
3-4
3
2.1 X、Y 轴的清洁与加油
下面，介绍清洁 X、Y 轴滚珠丝杆、导轨的方法与加油的方法。关于加油位置与加油方式，请参阅第 5 章“加油位
置一览”。加油之前，先准备润滑油枪与指定的润滑油 (NSL)。

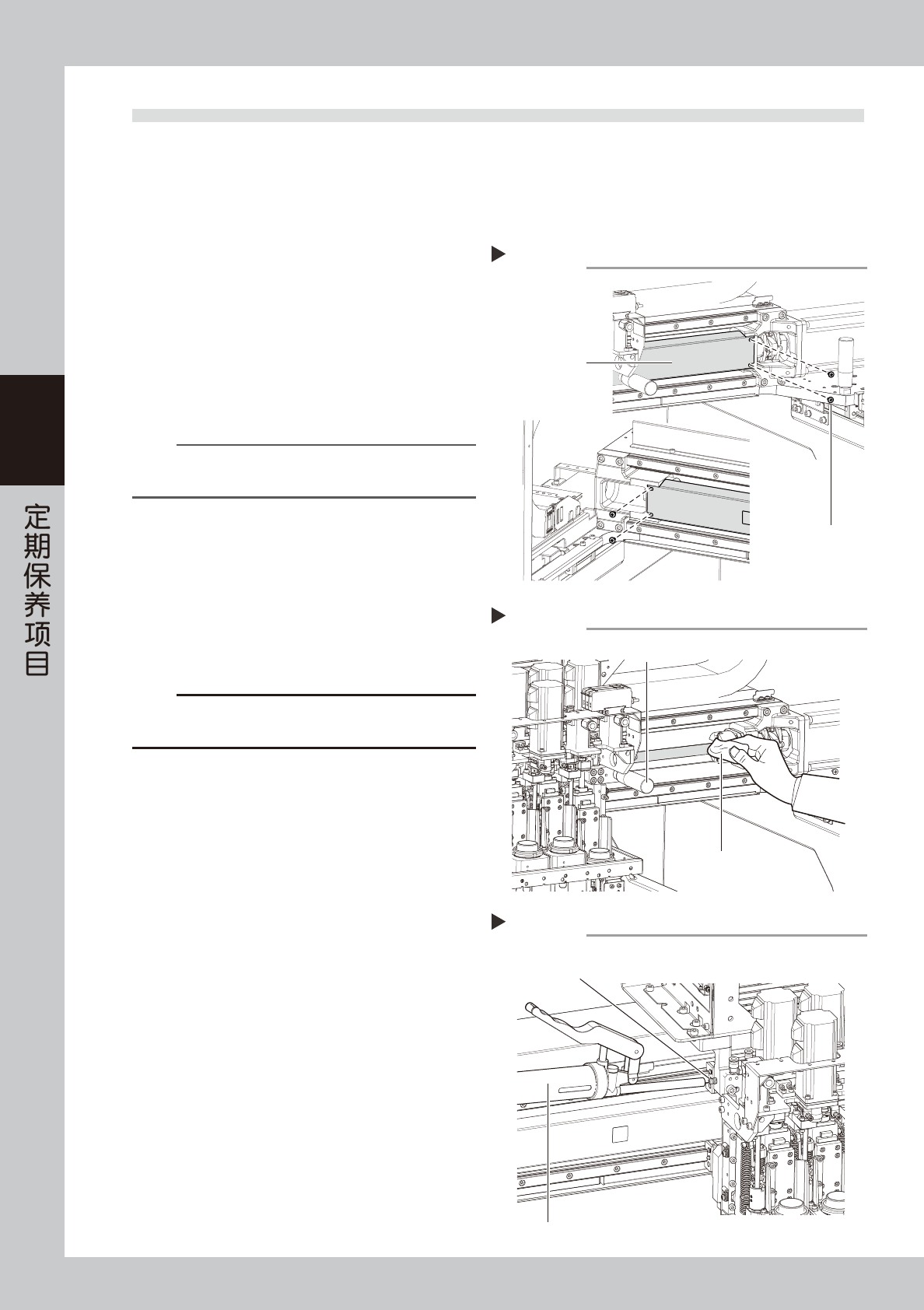

2.1.1 X 轴滚珠丝杆的清洁与加油
e
1
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
2
拆卸防止润滑油飞溅用的护盖。
1. 用十字螺丝刀拆下护盖左侧的固定螺钉。
2. 将点胶头移至最左端之后，用十字螺丝刀拆下
护盖右侧的固定螺钉。
3. 将护盖从右侧抽出。
55301-N7-00
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。
3
擦拭滚珠丝杆。
1. 用移动把手将点胶头移至一端。
2. 用无尘纸 ( 清洁室用 ) 等擦去滚珠丝杆的脏污
润滑油和尘屑。
3. 再将点胶头移至另一端后，擦拭滚珠丝杆的另
一端。
55302-N7-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
4
加润滑油。
用润滑油枪将指定的润滑油 (NSL) 从润滑油注油嘴
注入。用手移动点胶头数次之后，擦去多余的润滑
油。
55303-N7-00
5
将护盖装回原位。
按照与拆卸时相反的步骤安装护盖。
拆卸X轴滚珠丝杆的护盖
Step 2
护盖固定螺钉
护盖
擦拭X轴的滚珠丝杆
Step 3
移动用把手
无尘纸
给X轴的滚珠丝杆加油
Step 4
X轴滚珠丝杆用
润滑油注油嘴
润滑油枪 (标准枪嘴)
3-5
3
2.1.2 X 轴导轨的清洁与加油
e
1
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
2
擦拭导轨。
1. 将点胶头移至一端之后，用无尘纸 ( 清洁室用 )
等擦去导轨的脏污润滑油和尘屑。
2. 再将点胶头移至另一端后，擦拭导轨的另一端。
55304-N7-00
c
注意
仔细擦拭包括移动沟槽部在内的导轨全杆，并确认没有尘屑
残留。
3
加润滑油。
用润滑油枪将指定的润滑油 (NSL) 从 X 轴导轨用的
润滑油注油嘴注入。
润滑油注油嘴在点胶头左右侧面的里侧各有 2 个
( 上下导轨处 )，共 4 个。
55305-N7-00
4
擦去多余的润滑油。
用手移动点胶头数次之后，擦去多余的润滑油。
擦拭X轴的导轨
Step 2
移动用把手
移动沟槽部
无尘纸
给X轴的导轨加油
Step 3
导轨用
润滑油注油嘴
(上侧)
导轨用
润滑油注油嘴 (上侧)
导轨用
润滑油注油嘴
(下侧)
润滑油枪
(标准枪嘴)
润滑油枪
(弯折型枪嘴)
导轨用润滑油注油嘴 (下侧)
