4.6 气、雾过滤器的点检与清洁
本点胶机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。
c
注意
为了保障作业安全，务必先拆下空气连接器。
拆卸时，切勿使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，务必注意安全。
■需准备的用品
‧
中性清洁剂
‧
喷气工具 ( 选购件 )
‧
无尘纸
c
注意
喷气时，务必佩戴防护眼镜与防护口罩，因为喷出的气体可能会吹到面部。
4.6.1 过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯内是否有油或水。如果有，需按照下列步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，排水阀会自动排出。建议预先在排水阀下端安装好排水管。
2
拆卸过滤杯。
边按过滤杯的按钮，边向左转动，并向下拔出过滤
杯。拆下的过滤杯为双层结构，需清洁的是里侧的
透明过滤杯。
55326-N7-00
3
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
4
安装过滤杯。
1. 将过滤杯的按钮对准拆下时的位置后，将过滤
杯向上推。
2. 再向右转动过滤杯，直至听到“咔嚓”声响即可。
5
安装空气连接器。
连接空气连接器后，确认没有漏气。

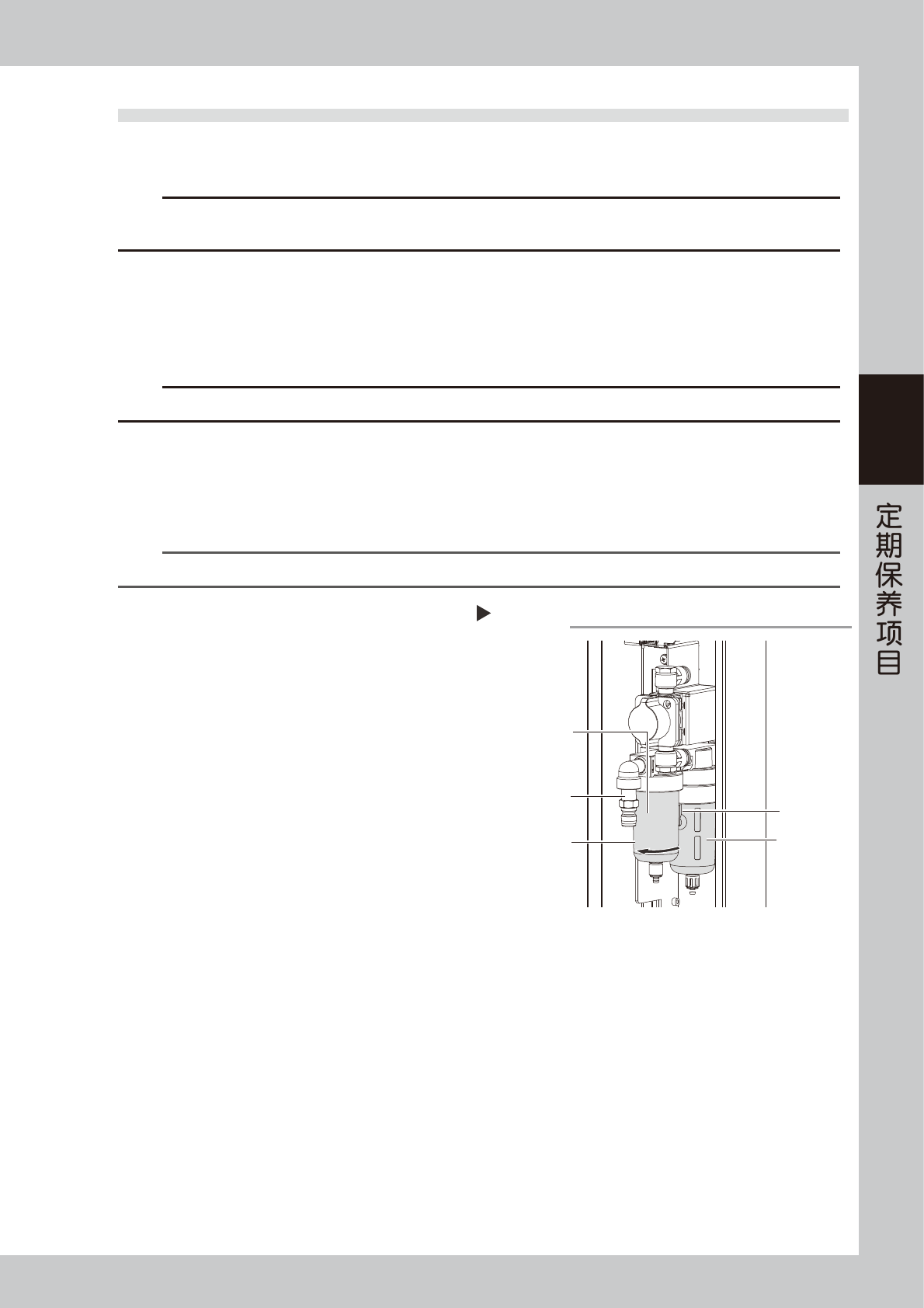

拆卸过滤杯
Step 2
过滤杯
空气连接器的
连接部
按钮
空气过滤器
油雾过滤器
3-16
3
4.6.2 空气滤芯与油雾滤芯的清洁
1
取出过滤杯。
参照前述“过滤杯的清洁”。
2
取出滤芯。
向右图所示方向旋松滤芯后取出。
55327-N7-00
3
清洁滤芯的脏污。
用喷气工具吹除滤芯的脏污。
n
要点
脏污严重无法除去时，必须换上新的滤芯。
4
安装滤芯。
将滤芯装回原位。
5
安装过滤杯。
6
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。

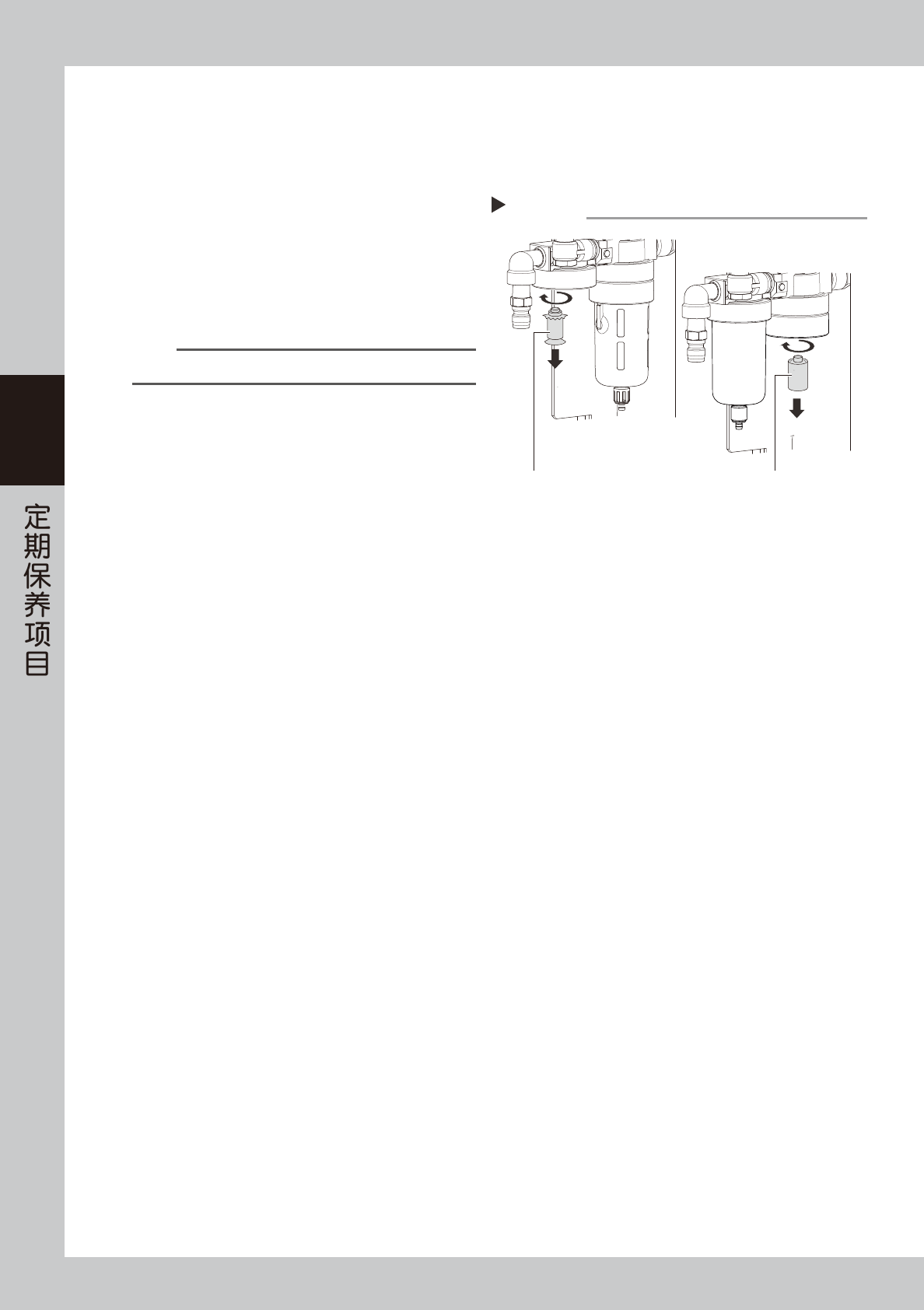

拆卸滤芯
Step 2
油雾滤芯
( MIST FILTER ELEMENT)
空气滤芯
( FILTER ELEMENT)
3-17
3
4.7 控制箱部
4.7.1 过滤网的清洁
1
关闭点胶机的电源。
退出软件程序，将点胶机的电源主控开关旋至
OFF。
2
拆卸盖板。
如右图所示，拆下点胶机正面下方中央部的盖板。
1. 打开点胶机上部安全盖，从里侧用十字螺丝刀
拆下固定盖板上侧的固定螺钉。
2. 用六角扳手 (3) 拧松固定盖板下侧的固定螺栓
之后 ( 无法拆下 )，小心将盖板移开。
55328-N7-00
c
注意
盖板里侧连接有地线，移开盖板时，请勿用力过大。否则地
线可能会断裂。
3
拆卸 2 处过滤网。
1. 用十字螺丝刀拆下固定过滤网部的 2 颗固定螺
钉。
2. 抽出过滤网部。如图所示，将上层网状板向后
推动之后，取出过滤网。
3. 按照相同要领，继续拆卸右侧的过滤网。
55329-N7-00
4
清洁过滤网。
1. 用吸尘工具 ( 选购件 ) 或小型吸尘器吸取过滤
网上积存的灰尘。
2. 如果过滤网没有破损，清洁之后，进入 Step6。
55313-N7-00
5
更换过滤网。
如果过滤网上的脏污无法完全清除，或过滤网已破
损，需参照有图换上新的过滤网。
6
将过滤网装回原位。
按照 Step2 〜 Step3 的相反步骤安装过滤网。
拆卸盖板
Step 2
正面中央部盖板
固定螺钉
固定螺栓
拆卸过滤网
Step 3
将上层网状板向后推动
固定螺钉
过滤网
过滤网
过滤网
