第 1 章 各部的名称与功能 目录 1. YSD 点胶机 1-1 2. 操作、输入部 1-3 2.1 操作面板按钮 1-4 2.2 键盘 ( 选配 ) 1-5 3. 点胶头部 1-6 3.1 点胶头 1-6 3.2 点胶嘴种类 1-7 3.2.1 双孔点胶嘴 (2 点型 ) 1-7 3.2.2 单孔点胶嘴 (1 点型 ) 1-8 3.2.3 非接触式点胶嘴 1-9 3.3 打点板 1-10 3.4 打…
ii
1.2 页面构成
本手册具有代表性的页面构成，如下图所示。
2-35
2
1
e
c
2
3
66223-N7-00
插图、插表
的标题
要点、注意、警告
步骤
章标题
章编号
步骤的补充说明
正文的构成
65000-N7-00
■ 步骤
说明操作的顺序。
■ 步骤的补充说明
说明各步骤的详细内容或步骤中的下设步骤。
■ 插图、插表的标题
插图和插表的标题标示在左上方。
■ 要点、注意、警告
在“安全须知”中有详细说明。
第 1 章 各部的名称与功能
目录
1. YSD 点胶机 1-1
2. 操作、输入部 1-3
2.1 操作面板按钮 1-4
2.2 键盘 ( 选配 ) 1-5
3. 点胶头部 1-6
3.1 点胶头 1-6
3.2 点胶嘴种类 1-7
3.2.1 双孔点胶嘴 (2 点型 ) 1-7
3.2.2 单孔点胶嘴 (1 点型 ) 1-8
3.2.3 非接触式点胶嘴 1-9
3.3 打点板 1-10
3.4 打点站 ( 选配 ) 1-11
4. 正面操作面板 1-12
5. 传送装置 1-13
6. 轴的组成 1-14
7. 气压调节部 1-15
8. 机器间输入、输出信号 1-16
8.1 PREVIOUS INTERFACE 1-17
8.2 NEXT INTERFACE 1-18
9. 电源连接部 1-19
1-1
1
1.YSD 点胶机

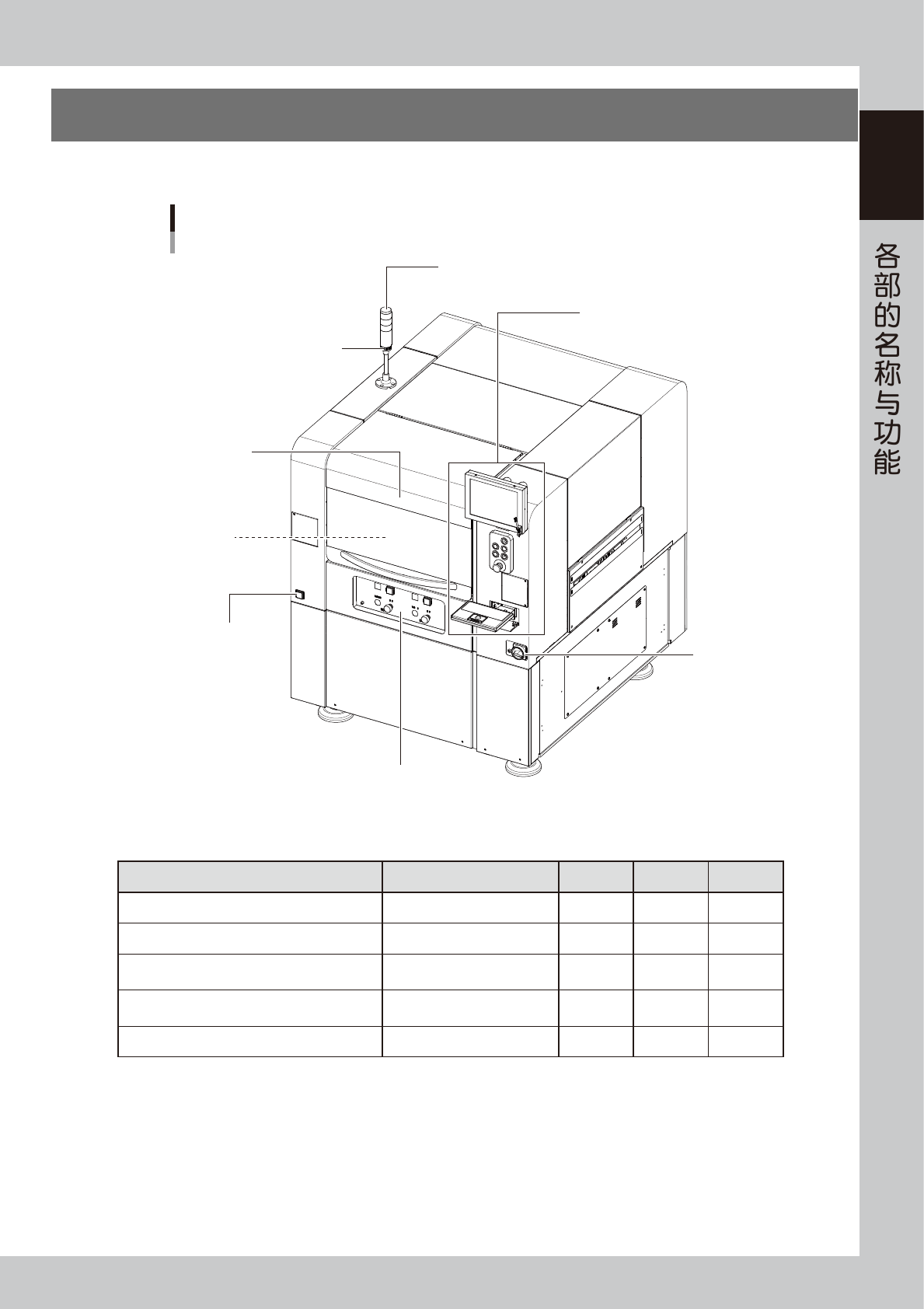

本章节，介绍 YSD 点胶机的主要各部的名称与功能。安装完毕的点胶机，如下图所示。
YSD点胶机
指示灯
操作、输入部
主控开关
蜂鸣器
正面操作面板
安全盖
点胶头部
气压表
65100-N7-10
■ 指示灯
点胶机的实时状态分别以绿、黄、红或绿、白、蓝三色指示灯显示 ( 可从两种配色类型中选择颜色 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
暖机运行、自动运行 亮灯
紧急停机时 ( 安全开关启动时 ) 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·2 次极限溢出等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·出错停机、
·因联锁而停机的状态
亮灯
材料无法使用时 ·贴片胶用完等 亮灯
蜂鸣器
点胶机发生异常或错误等时，蜂鸣器鸣响报警 ( 左右转动蜂鸣器所带的圆环可以调节音量 )。
安全盖
如果打开该安全盖，与紧急停机相同点胶机进入停机状态，停止运行。运行中，必须关闭安全盖。
