1-3 1 2. 操作、输入部 点胶机的正面配有操作机器与输入数据用的操作面板按钮、操作显示屏。 本章节，分别介绍这些装备的主要功能。 操作、输入部 操作显示屏 触控笔 笔插 键盘接口 键盘(选配) 操作面板按钮 65101-N7-10
1-2
1
■ 气压表
详细内容，请参阅本章后述“7.气压调节部”。
‧
设定气压 ( 上行 ) ：0.40Mpa(0.40MPa 〜 0.41MPa)
‧
下限气压 ( 下行 ) ：0.33Mpa
■ 点胶头部
通过安装在点胶头前端的点胶嘴点贴片胶。点胶头部还装有识别基板标记用的相机 ( 参阅本章后述“3.点胶头部”)。
■ 主控开关
打开或关闭点胶机的电源，向右旋转为接通电源。
c
注意
再次接通电源时，必须间隔 2 秒钟以上。
■ 正面面板
请参阅本章后述“4.正面操作面板”的内容。
1-3
1
2.操作、输入部

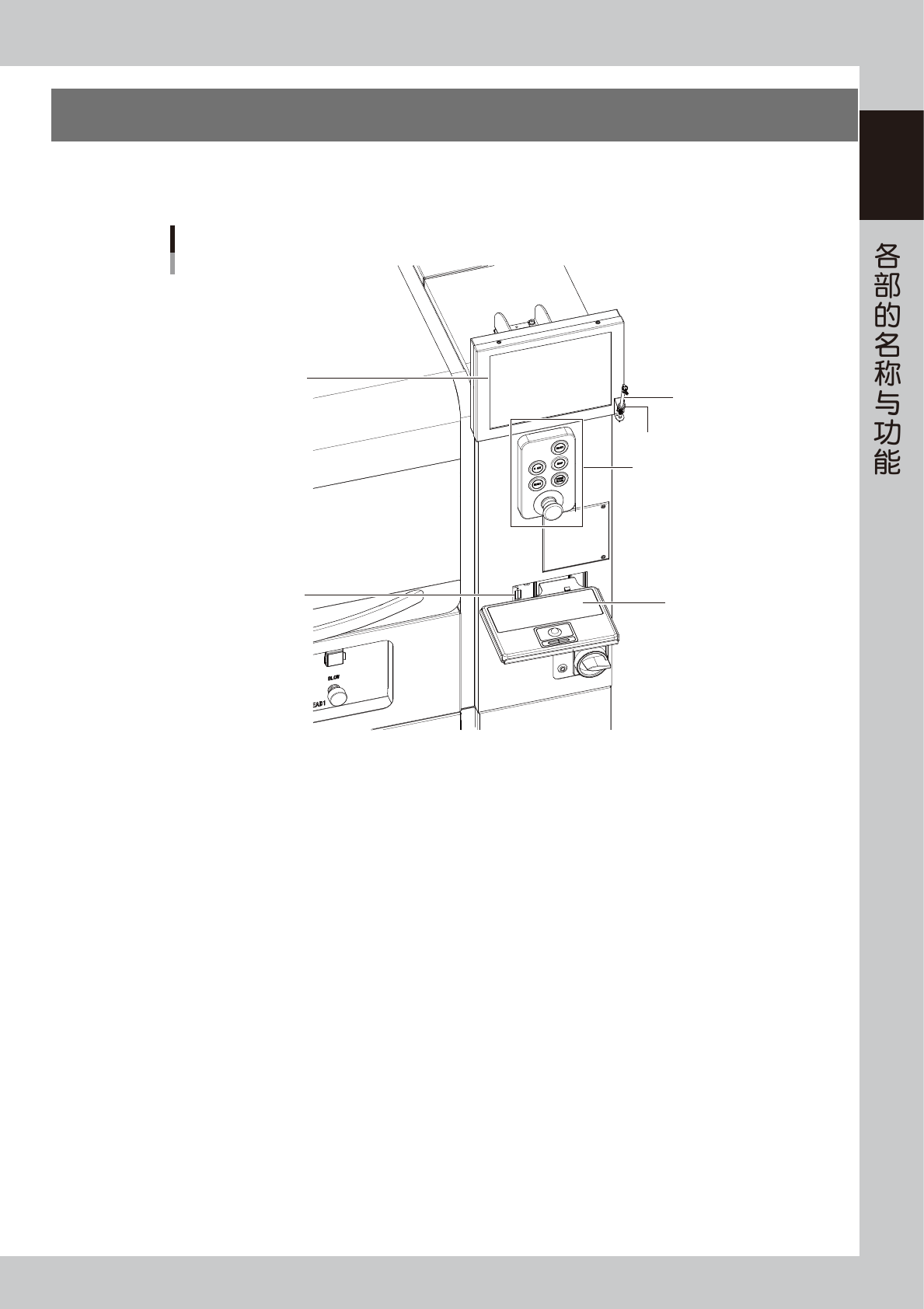

点胶机的正面配有操作机器与输入数据用的操作面板按钮、操作显示屏。
本章节，分别介绍这些装备的主要功能。
操作、输入部
操作显示屏
触控笔
笔插
键盘接口
键盘(选配)
操作面板按钮
65101-N7-10
1-4
1
2.1 操作面板按钮
操作面板按钮配备在点胶机的正面，频繁使用的命令可以在操作面板上进行。按下各按钮时，按钮为亮灯状态 ( 按
钮的颜色与指定的指示灯配色类型相同 )。
操作面板按钮
65102-N7-00
■ 操作面板按钮的功能
按钮名 用途 熄灯 亮灯
READY
解除紧急停机，使伺服使能。
·伺服停止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产基板时的准备状态。 ·通常运行时、停机时 ·完成复位时
START
(绿色) 根据基板程序开始贴装元件。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
(红色/白色)
中断机器运行。
( 用 [START] 按钮重新启动机器。)
·
通常运行时
·
发生错误时
ERROR CLEAR
(黄色/蓝色) 关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
EMERGENCY STOP
紧急停机按钮。按此按钮，机器进入紧急停
机状态。想要解除时，向右旋转。
