2-10 2 ■ 点胶头手动操作画面 “装置”-“Head”选项卡画面 以3头型(选配)点胶头为例 2 1 3 4 66231-N7-00 项目、按钮名 功能 1 温度显示 显示点胶头的目标温度与当前的实际温度。 2 排气 按该按钮，可以进行吐胶。再次按该按钮，则关闭吐胶。 3 激光测高 按该按钮，可以通过激光高度传感器测量点胶位置的高度。 测高之前，需先按“生产设计”画面的 [ 激光复零 ] 按钮，使激光高度传感器复零之后再测量。…
2-9
2
4. [ 移动轴 ] 按钮
用手动操作移动轴时使用。按 [ 移动轴 ] 按钮后，显示移动轴画面，使用箭头按钮或按 [PTP] 按钮，输入数值，即可使轴移动。

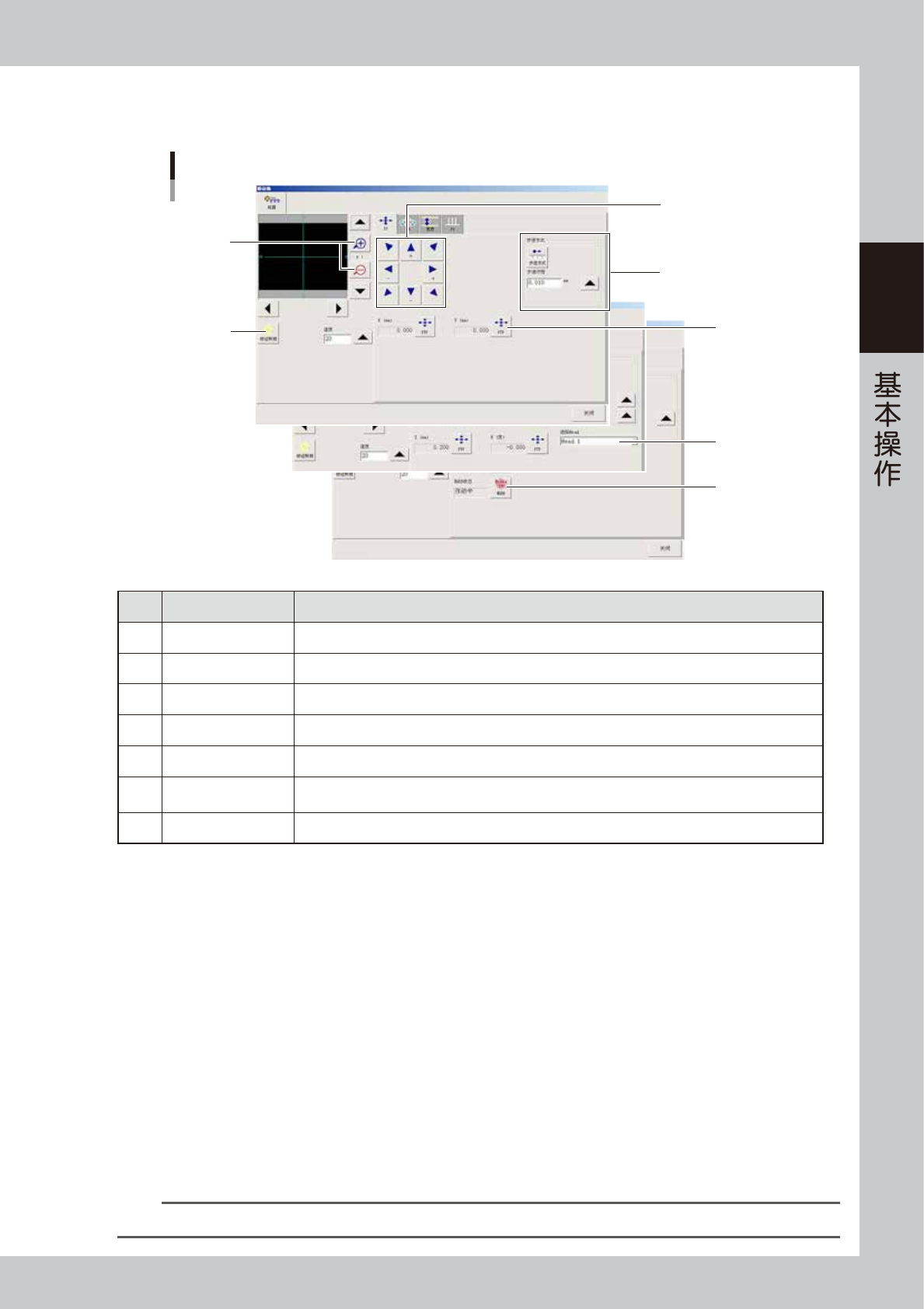

“移动轴”画面
1
2
3
4
5
6
7
66230-N7-00
按钮名 功能
1
放大、缩小
(
＋、－
)
放大、缩小图像 (16 倍〜 1/16 倍 )。
2
标记照明 可以手动调节标记照明，不影响数据。
3
箭头按钮 按箭头按钮，可以向箭头所示方向移动。
4
步进方式 按下 [ 步进方式 ] 按钮，再按箭头按钮，可以使轴按照在步进行程中指定的量移动。
5
PTP 使对象轴自动移到指定的坐标。
6
选择 Head
选择需要操作的点胶头 ( 仅限 ZR 轴 )。
R 轴为所有点胶头通用，因此在旋转点胶头时所有点胶头都会同时旋转。
7
制动 在紧急停机状态下解除制动时使用 ( 仅限 PU 轴 )。如果使伺服使能，制动将自动解除。
5. [ 左 ]、[ 右 ] 按钮
使电机向左或向右高速转动。
6. [ 低速 左 ]、[ 低速 右 ] 按钮
使电机向左或向右低速转动。
7. [ 出口挡板 ] 按钮
使传出的基板停在出口位置时使用。
8. [ 顶板 ] 按钮
输入基板厚度之后，从下方 ( 基板背面 ) 固定基板。
9. [ 基板固定夹 ] 按钮
从下方 ( 基板背面 ) 夹住基板的边缘来固定基板。
10. [ 主挡板 ] 按钮
使传入传送轨内的基板停在固定位置时使用。
11. [ 入口挡板 ] 按钮
＊
(选配)
使传入的基板停在待机位置时使用。
参考
＊
[ 机器设置 ] -“工厂设置”画面中的“待机位置”的设置为“不使用”时，该按钮不显示。
2-10
2
■ 点胶头手动操作画面
“装置”-“Head”选项卡画面
以3头型(选配)点胶头为例
21 3
4
66231-N7-00
项目、按钮名 功能
1
温度显示 显示点胶头的目标温度与当前的实际温度。
2
排气 按该按钮，可以进行吐胶。再次按该按钮，则关闭吐胶。
3
激光测高
按该按钮，可以通过激光高度传感器测量点胶位置的高度。
测高之前，需先按“生产设计”画面的 [ 激光复零 ] 按钮，使激光高度传感器复零之后再测量。
4
移动轴 需要移动轴时使用。与“传送装置”的 [ 移动轴 ] 按钮相同。
2-11
2
■ I/O 手动操作画面
“装置”画面
“I/O”选项卡
1 2
3
26212-N2-00
名称 功能
1
“输出信号”下拉框
从下拉框中选择需要查看的输出信号。
‧
Head
‧
传送装置
‧
其它
2
“输入信号”下拉框
从下拉框中选择需要查看的输入信号。
‧
Head
‧传送装置
‧
其它
‧原点极限
‧
备用
‧联锁
3
[
ON/OFF
] 按钮 打开或关闭光标选中位置的阀。
