3.9 开始生产
点胶测试识别成功之后，开始进行生产。
3.9.1 开始生产的方法
下面，介绍开始生产的方法。
1. 确认安全之后，按操作面板上的 [START] 按钮。
使用了“点胶位置校正”功能时，若在“更换胶筒”画面按过 [ 吐胶 ] 按钮或 [ 装置 ]-“Head”画面按过 [ 排气 ] 按钮，则

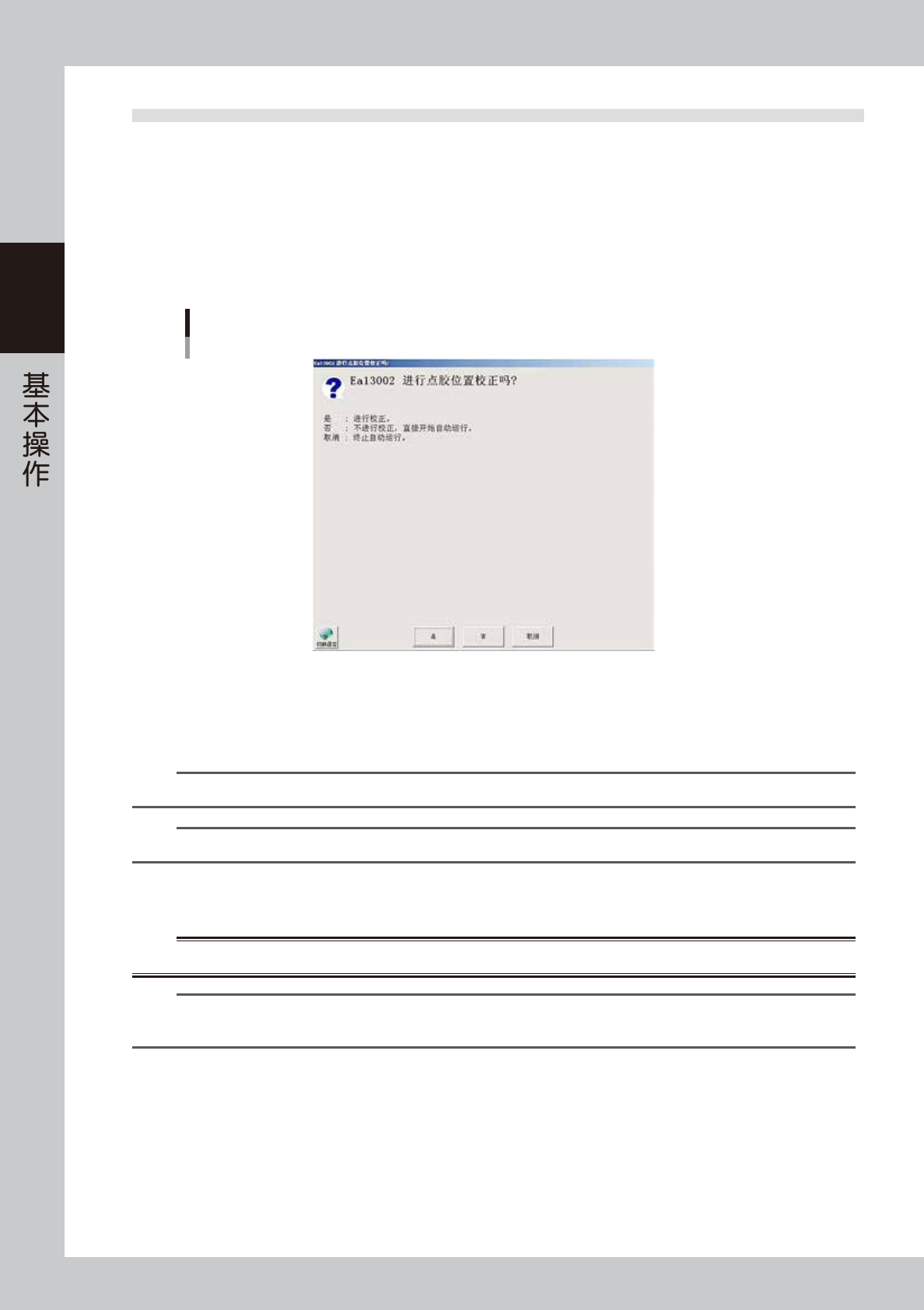

按 [START] 按钮时会显示是否进行点胶位置校正的确认对话框 ( 下图 )。
点胶位置校正
66225-N7-00
[是]按钮：
拆卸过点胶嘴时，按 [ 是 ] 按钮。进行点胶位置校正。
[否]按钮：
没有拆卸过点胶嘴时，按 [ 否 ] 按钮。不进行点胶位置校正。
参考
‧
接通电源之后直接开始生产时，会自动进行点胶位置校正，即使按 [START] 按钮也不会显示上图所示确认对话框。
参考
关于“点胶位置校正”功能的详细内容，请参照后述第 4 章“4. 点胶位置校正功能”。
2. 入口传感器一旦检测到基板，传送带便开始转动。将基板传送到固定位置并固定之后，开始点胶。
w
警告
绿色指示灯亮灯 ( 自动运行中 ) 时，严禁进入点胶头的可动范围之内。
参考
如果温度没有达到设置温度，点胶机不会开始运行。
此时，请确认 [ 装置 ] -“Head”选项卡画面显示的温度，当温度达到设置温度之后，重新按 [START] 按钮。
2-31
2
3.9.2 查看生产监控屏
在生产过程中需要查看运行状态时，按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“详细”、“视觉”、“点胶”、
“基准标记”、“坏板标记”等选项卡，可以从中查看与点胶相关的生产信息。
■ 监控屏 ：生产
“生产”画面，以机器配置图的形式显示当前正在生产的点胶机的实时信息。
点胶机报错时，打开该画面，可查看发生的错误、作业指示及警告等状态。

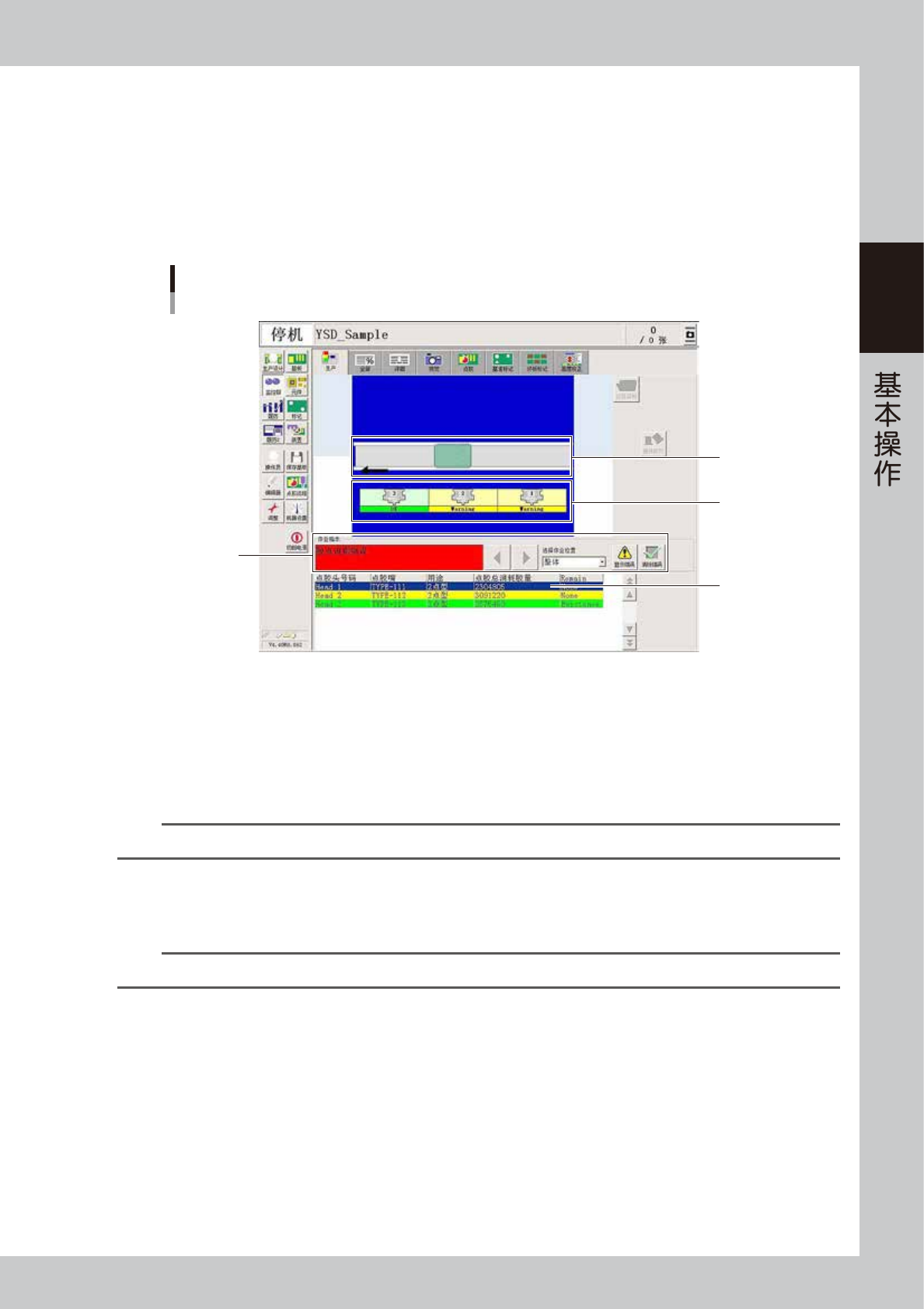

“生产”监控屏
以3头型(选配)机型的画面为例
1
2
3
4
66215-N7-00
1. 传送状态显示区
发生有关传送的错误、作业指示及警告时，在专用的显示区显示传送状态。
危险检测传感器有反应时，出错的基板以半透明的红色显示。
基板固定位置或基板待机位置的传感器有反应时，基板固定位置或基板待机位置上的基板以半透明的绿色显示。
2. 点胶头状态显示区
显示点胶头的当前状态。出错的点胶头以不同的颜色显示。
参考
点胶机发生整体错误时，整个区域的背景以蓝色显示。
3. 作业指示显示区
· 选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的位置。
参考
通过点击配置图上发生错误的区域，也可以选择作业位置。但对未发生错误或没有作业指示及警告的区域，即使点击也无法选择。
· 作业指示
“作业指示”显示框中显示接下来需进行的作业。该作业即是在“选择作业位置”下拉框中选择的作业位置所发生的未被清
除的错误、作业指示及警告。发生多项错误时，按作业项目的优先程度依次显示。按左右箭头按钮，可切换至其它作业指示。
[ 显示错误 ] 按钮
按该按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，并提示解决方法。
[ 清除错误 ] 按钮
“作业指示”显示框中显示的错误、作业指示以及警告等的恢复作业完成之后，按该按钮。
按该按钮之后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
4. 详细显示区
点胶头的详细信息以列表形式显示。发生错误的数据行的显示颜色不同。
2-32
2
■ 监控屏 : 全部
“全部”画面，实时显示当前生产的基板张数、生产状况。如果切换了基板，所有的信息即被清除。

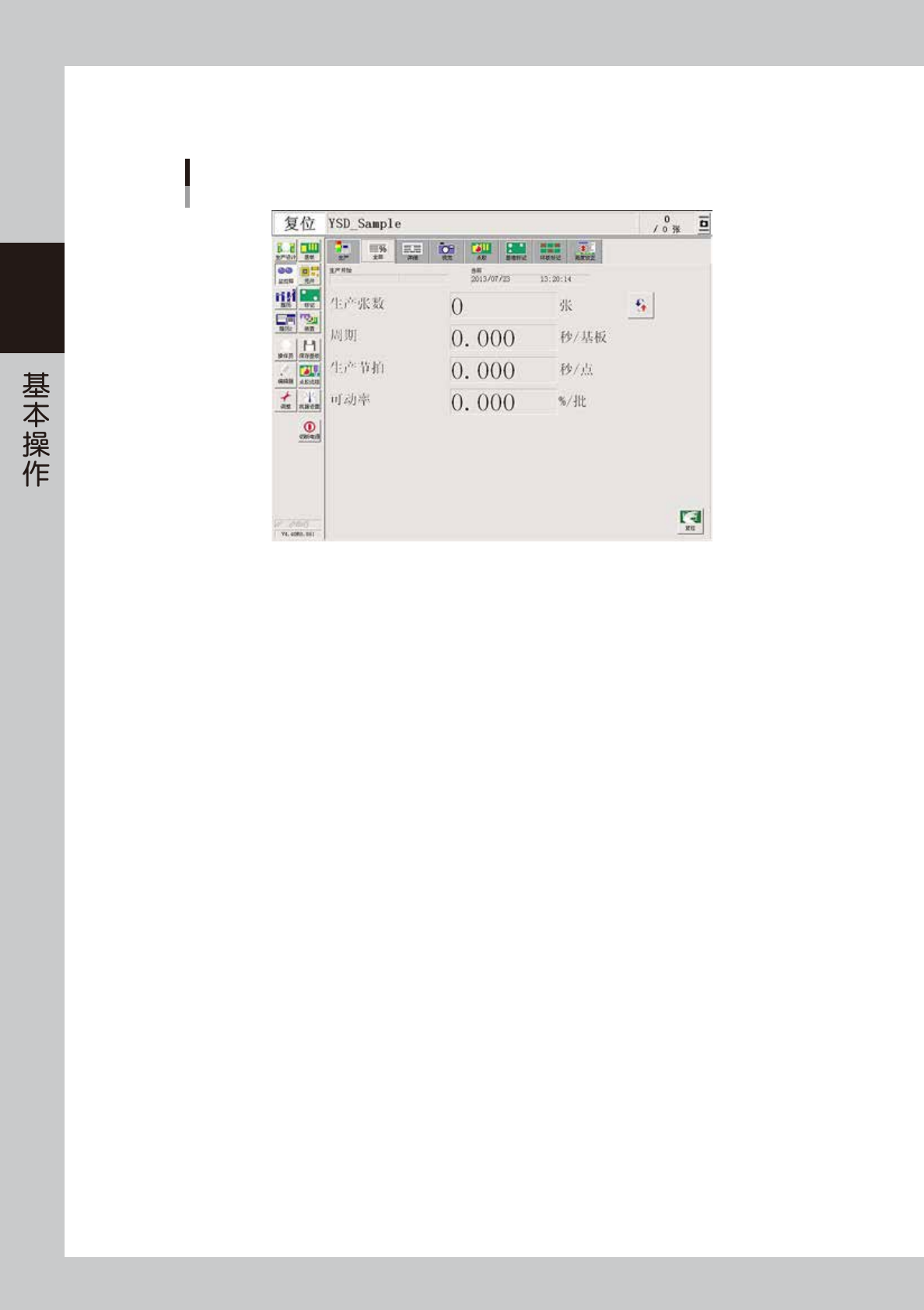

“全部”监控屏
66216-N7-00
· 生产开始
显示切换为当前正在生产的基板程序的时间。
· 当 前
显示点胶机内部系统钟的实时时间。此画面一旦更新，显示的时间也会刷新。
· 生产张数
显示切换为当前生产中的基板程序后，已经完成生产的基板张数。
· 周 期
平均完成 1 张基板所需的点胶时间 ( 秒 / 基板 )。完成点胶后数据即刷新。生产周期包括对基准标记、坏板标记等基板标记
进行识别的时间、点胶的时间。不包括传送基板的时间、停机的时间 ( 因出错停机和按 [STOP] 按钮后停机的时间等 )。
· 生产节拍
指点 1 个胶点所需的时间 ( 秒 )。
‧
可动率
指 1 台点胶机的可动率。此可动率不受上游机和下游机的状态影响。根据下列公式算出。一般点胶机的可动率大致在
40 〜 70% 左右。
( 累计点胶时间＋累计传送时间 )÷[( 生产完成时间－生产准备结束时间 ) －累计待机时间 ]×100 ＝可动率 (%)
·累计点胶时间 ∶点胶头运行的合计时间
·累计传送时间 ∶传送 ( 传入与传出 ) 基板的合计时间
·累计待机时间 ∶等待上游机和下游机的合计时间
·生产完成时间 ∶切换为生产下 1 种基板的时间
·生产准备结束时间 ∶按下 [START] 按钮后点胶机开始运行的时间
‧
[复位]按钮
使生产数据的管理信息复零。即指画面上显示的各项数据与目前生产张数、目前下料张数、预定生产张数和预定下料张数。
按此按钮后，生产设计画面中的“生产张数”等数值也被复零。
