■ 监控屏 : 详细

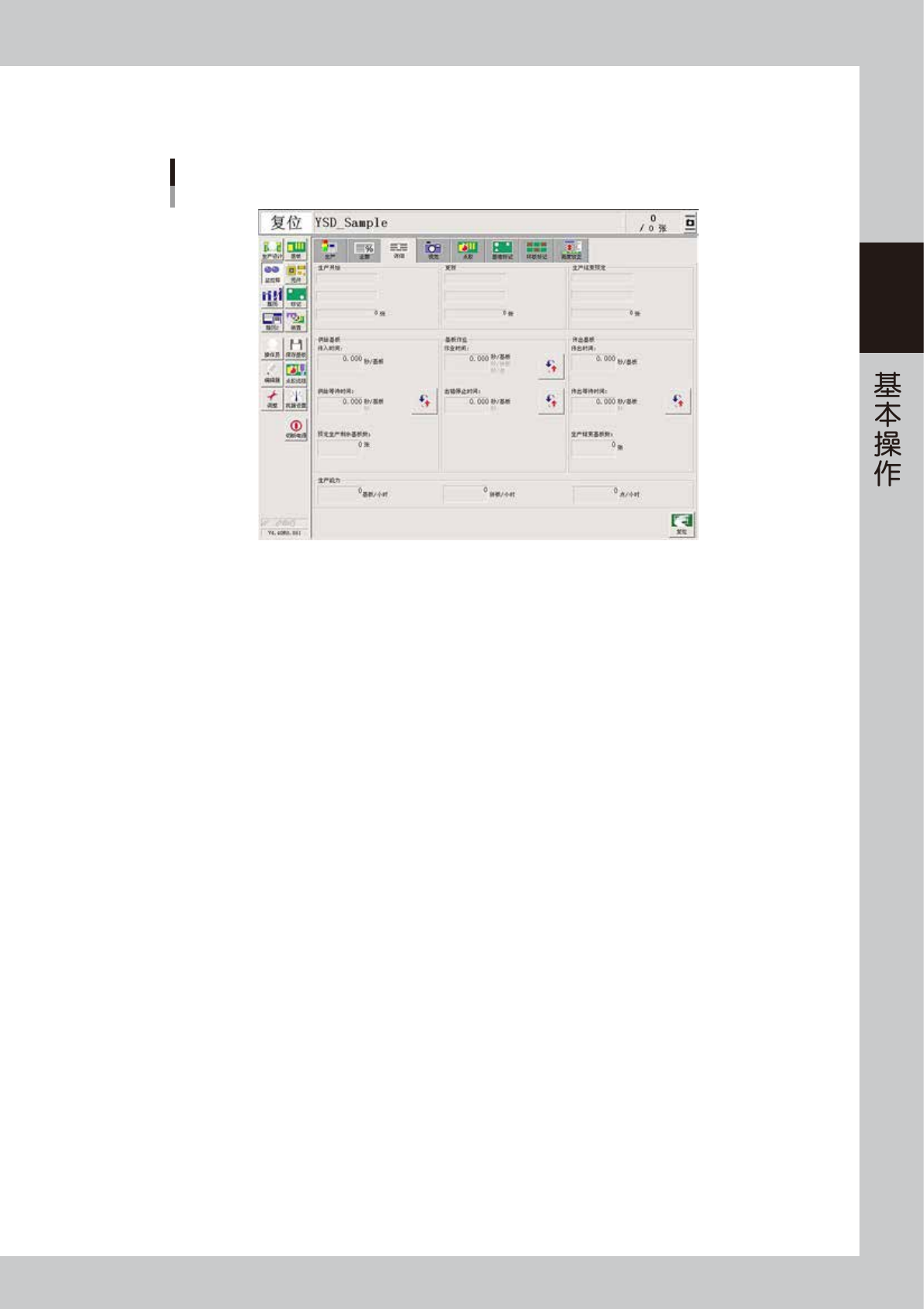

“详细”画面，是为把握当前生产中的基板程序的更为详细的生产状态的画面。
“详细”监控屏
66217-N7-00
· 生产开始
显示生产开始的时间 ( 选择完基板的时间 )。一般，张数显示框为“0”。
· 更 新
显示更新数据的时间。张数显示框显示当前已完成生产的基板张数。
· 生产结束预定
显示预定结束生产的时间。张数显示框显示在生产设计画面输入的预定生产张数。但，如果预先没有输入预定生产张数，
则该显示框为空白。
· 传入时间(秒/基板)
平均传入 1 张基板所需的时间。
· 供给等待时间 ( 秒 / 基板、秒 )
点胶机等待传入基板的时间。但，如果点胶机处于点胶状态时，基板等待被传入的时间不被计数。按 [ 单位切换 ] 按钮，
可以显示平均 1 张基板等待供给的时间和累计等待供给的时间。
· 预定生产剩余基板数 ( 张 )
指预定生产张数减去完成生产张数的数值。
· 作业时间 ( 秒 / 基板、秒 / 拼板、秒 / 点 )
进行点胶的时间。该时间中包括识别基板标记 ( 基准标记、坏板标记等 ) 的时间，点胶的时间等。按 [ 单位切换 ] 按钮，
可以显示平均 1 张基板的点胶时间、平均 1 个拼板的点胶时间和平均 1 个胶点的点胶时间。
· 出错停止时间 ( 秒 / 基板、秒 )
点胶机因出错而停机的时间。从发生错误到按下 [ERRORCLEAR] 按钮的时间。但是不包括恢复作业的时间。
按 [ 单位切换 ] 按钮，可以显示平均 1 张基板因出错而停机的时间和累计出错停机的时间。
· 传出时间(秒/基板)
平均传出 1 张基板所需的时间。
· 传出等待时间 ( 秒 / 基板、秒 )
点胶机等待基板传出的时间。但，等待传出状态，正好与点胶状态 ( 点胶机正在点胶 ) 或等待供给状态 ( 等待上游机供给基板 )
相重时，不被计算。按 [ 单位切换 ] 按钮，可以显示平均 1 张基板等待传出的时间和累计等待传出的时间。
2-34
2
· 生产能力
· 基板 / 小时
平均每小时能生产的基板张数。显示从平均点胶时间和平均传送时间逆算出来的数值。但，该时间不包括等待基板供给的
时间和因出错而停机的时间。
· 拼板 / 小时
平均每小时能生产的拼板数量。
该数值是从平均点胶时间和基板信息中的 1 张基板的拼板数逆算而来。
·点/小时
平均每小时能点的胶点数。
该数值是从“全部”选项卡中平均点 1 个胶点所需的时间 ( 生产节拍 ) 逆算而来。
‧
[复位]按钮
使生产数据的管理信息复零。即指画面上显示的各项数据与目前生产张数、目前下料张数、预定生产张数和预定下料张数。
按此按钮后，“生产设计”画面中的“生产张数”等数值也被复零。
2-35
2
■ 监控屏 : 视觉

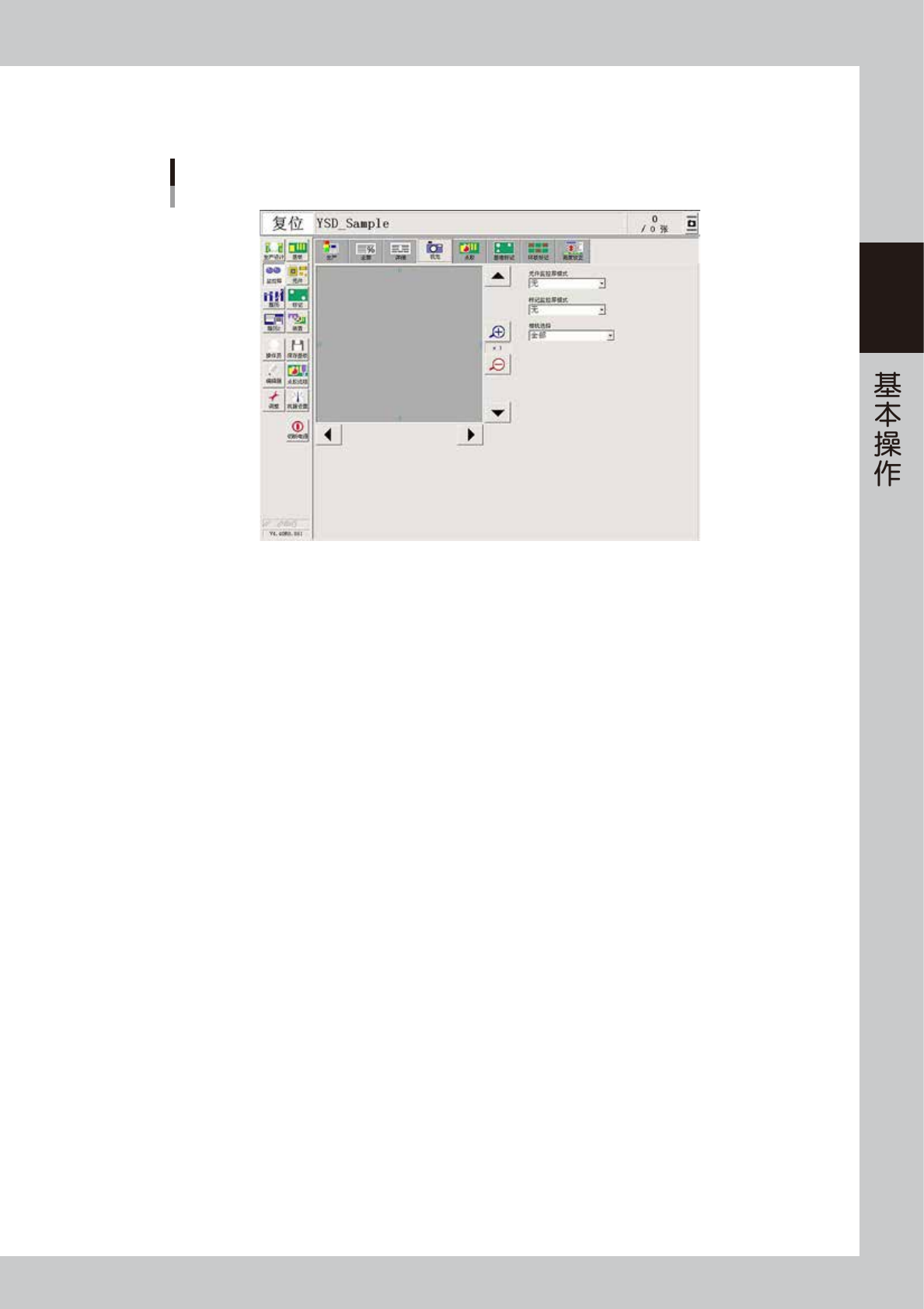

“视觉”画面，显示在自动运行中识别基板标记、坏板标记、胶点等时的图像。
“视觉”监控屏
66218-N7-00
· 放大、缩小按钮
按放大 ( ＋ ) 按钮，可将图像从 1 放大至 16 倍。按缩小 ( － ) 按钮，可将图像缩小到 1/16。放大时，原本光滑的标记边缘部
分变得象锯齿般粗糙 ；缩小时，可能会看到周围灰色部分。这只是图像显示的变化，并不是识别本身存在问题。
· 上下左右移动图像的按钮
画面右侧上下有方向按钮，可以上下移动图像，画面下侧左右也有方向按钮，可以左右移动图像。当画面无法容纳全部图像时，
可以用此按钮移动画面。
· 元件监控屏模式
本机不使用。
· 标记监控屏模式
设置标记识别时的监控屏模式。根据设置的项目，在画面上显示数字、2 值图像等识别结果。此显示方式在运行过程中
也可以更改。
“无”
显示用相机摄得的图像，但不显示数字等识别结果。
“识别结果”
显示检测到的标记中心位置的坐标 ( 像素 ) 等。
“2 值图像”
显示相机摄下的经 2 进制编码处理后的图像。
“多值图像”
显示相机摄下的经图像处理后的多值图像。
“跟踪结果”
用线勾画出通过识别得到的标记和背景的界限。
“基准圆”
从已检出的标记中心开始，勾画出设定数据直径的标记 ( 只限特定的识别方式 )。
“内外接圆”
从已检出的标记中心开始，勾画出内接圆和外接圆 ( 只限特定的识别方式 )。
“误差图像”
显示误差图像 ( 只限特定的识别方式 )。
“单个数据”
检出多个物体时，显示单个数据 ( 只限特定的识别方式 )。
