2-35
2
■ 监控屏 : 视觉
“视觉”画面，显示在自动运行中识别基板标记、坏板标记、胶点等时的图像。
“视觉”监控屏
66218-N7-00
· 放大、缩小按钮
按放大 ( ＋ ) 按钮，可将图像从 1 放大至 16 倍。按缩小 ( － ) 按钮，可将图像缩小到 1/16。放大时，原本光滑的标记边缘部
分变得象锯齿般粗糙 ；缩小时，可能会看到周围灰色部分。这只是图像显示的变化，并不是识别本身存在问题。
· 上下左右移动图像的按钮
画面右侧上下有方向按钮，可以上下移动图像，画面下侧左右也有方向按钮，可以左右移动图像。当画面无法容纳全部图像时，
可以用此按钮移动画面。
· 元件监控屏模式
本机不使用。
· 标记监控屏模式
设置标记识别时的监控屏模式。根据设置的项目，在画面上显示数字、2 值图像等识别结果。此显示方式在运行过程中
也可以更改。
“无”
显示用相机摄得的图像，但不显示数字等识别结果。
“识别结果”
显示检测到的标记中心位置的坐标 ( 像素 ) 等。
“2 值图像”
显示相机摄下的经 2 进制编码处理后的图像。
“多值图像”
显示相机摄下的经图像处理后的多值图像。
“跟踪结果”
用线勾画出通过识别得到的标记和背景的界限。
“基准圆”
从已检出的标记中心开始，勾画出设定数据直径的标记 ( 只限特定的识别方式 )。
“内外接圆”
从已检出的标记中心开始，勾画出内接圆和外接圆 ( 只限特定的识别方式 )。
“误差图像”
显示误差图像 ( 只限特定的识别方式 )。
“单个数据”
检出多个物体时，显示单个数据 ( 只限特定的识别方式 )。
2-36
2
■ 监控屏 ：点胶
“点胶”画面，以列表的形式显示自动运行中总点胶数、校正信息等。
“点胶”监控屏
66219-N7-00
· 基准面积
显示在“标记”数据中设置的点胶基准面积。
· 基准胶量
显示为进行校正而进行预点胶时的胶量。一般，设置为 20。
· 实测面积
显示进行校正后所有胶点的平均面积。
· 校正量
“比例型”时 ：校正的倍率。
“加法型”时 ：显示基准面积与实测面积之差。
参考
“比例型”与“加法型”，在 [ 机器设置 ] “规格信息”-“点胶校正”画面的“计算类型”中设置。
· 抽样数
显示所测量的样本个数。
2-37
2

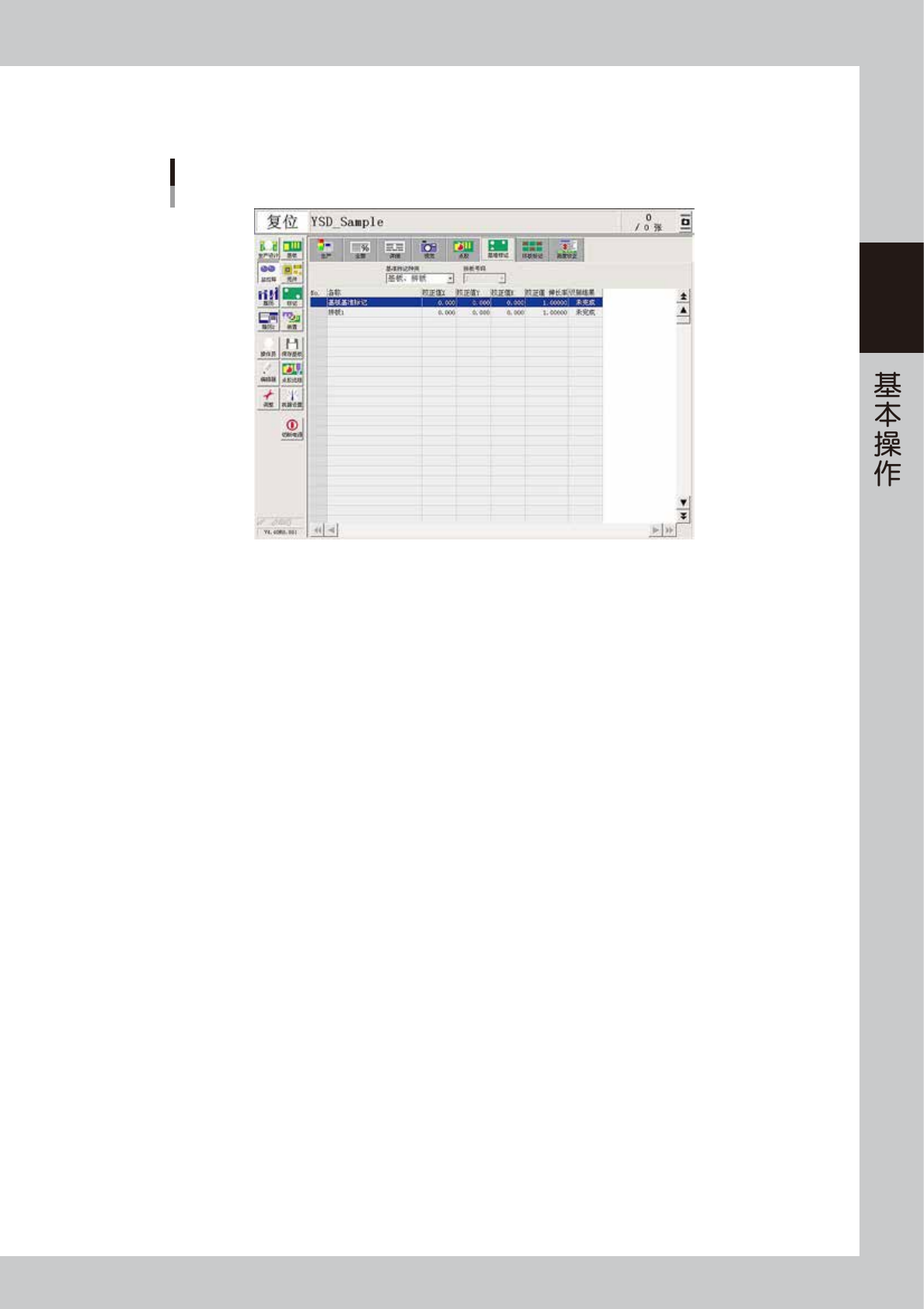

■ 监控屏 : 基准标记
“基准标记”画面，显示“基板、拼板”、“局部”、“点”等基准标记的识别结果。
“基准标记”监控屏
66220-N7-00
· 校正值 X、Y、R
用“＋”、“－”值显示识别结果与基板程序输入值的比较值。
· 校正值 伸长率
显示根据校正值 X、Y、R 计算出的基板伸长率。
· 识别结果
显示“成功”或“未完成”。只要标记识别成功，“未完成”会变为“成功”。
