9.INCONVEYOR 9. インコン ベア UQ03811,UO01201 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB59130 1 PLATE プ レート FE 2 H5275A 7 BOLT,HEXSOCKET ボルト 六角 穴 M03X008 FE…

100%1 / 139
102
PTS-GPX-06JE

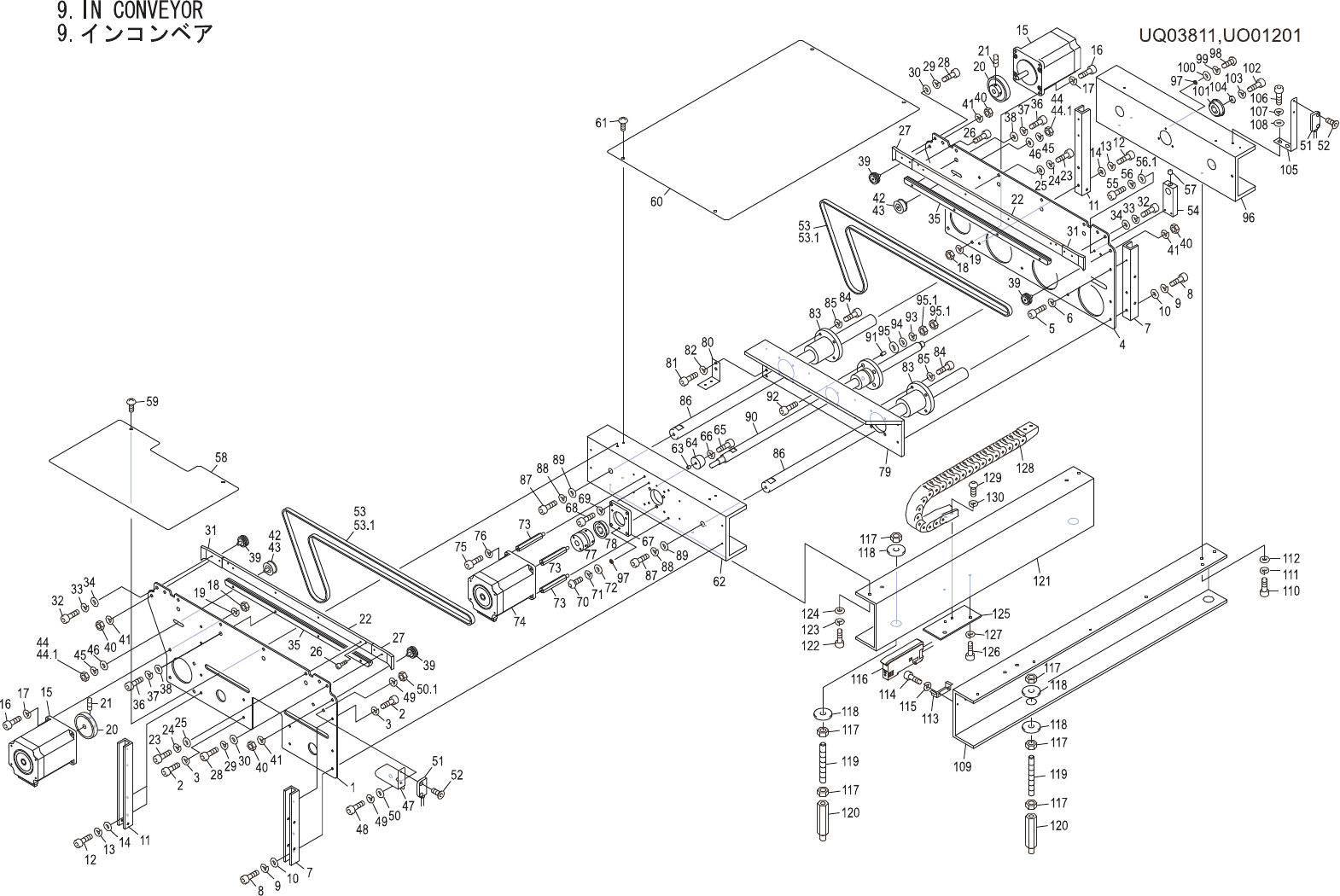

9.INCONVEYOR
9.インコンベア
UQ03811,UO01201
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB59130 1 PLATE プレート FE
2 H5275A 7 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
3 W1021A 7 WASHER,LOCK ワッシャスプリング 3M/M FE
4 PB59141 1 PLATE プレート FE
5 H5275A 7 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
6 W1021A 7 WASHER,LOCK ワッシャスプリング 3M/M FE
7 PM91970 2 RIB リブ AL
8 H5277A 4 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
9 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
10 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
11 PM91960 2 RIB リブ AL
12 H5277A 4 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
13 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
14 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
15 XM00241 2 MOTOR,STEPPING モータステッピング OT
16 H5289N 8 BOLT,HEXSOCKET ボルト六角穴 M04X014 FE
17 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
18 N1080A 8 NUT,HEX ナット六角 M4P=0.7 FE
19 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
20 PZ17731 2 PULLEY プーリ OT
21 N4028A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X006ｸﾎﾞﾐｻｷ OT
22 PB54764 2 GUIDE,BOARD ガイド基板 FE
23 H5275A 8 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
24 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
25 W1042A 8 WASHER,FLAT ワッシャ平 4W-3 FE
26 H5273T 4 BOLT,HEXSOCKET ボルト六角穴 M03X004 FE
27 PB54771 2 GUIDE,BOARD ガイド基板 FE
28 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
29 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
30 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
31 PB54781 2 GUIDE,BOARD ガイド基板 FE
32 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
33 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
34 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
35 PM11620 2 GUIDE,BELT ガイドベルト OT
36 H5289A 8 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
37 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
103
PTS-GPX-06JE
9.INCONVEYOR
9.インコンベア
UQ03811,UO01201
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 W1043A 8 WASHER,FLAT ワッシャ平 4W-4 FE
39 ADBPP8011 4 PULLEY プーリ OT
40 N1080A 4 NUT,HEX ナット六角 M4P=0.7 FE
41 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
42 ADBPP8021 2 PULLEY プーリ OT
43 AA0BY02 2 PULLEY プーリ OT ThinPanelOption
44 N1080A 2 NUT,HEX ナット六角 M4P=0.7 FE
44.1 N1079A 2 NUT,HEX ナット六角 M4(ｻﾞﾂｷ) FE ThinPanelOption
45 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
46 W1041A 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
47 PB54470 1 BKT,SENSOR ＢＫＴセンサ FE
48 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
49 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
50 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
50.1 N1080A 2 NUT,HEX ナット六角 M4P=0.7 FE
51 S4027D 1 SENSOR センサ E32-T16P OT
52 K5357T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
53 XB04290 2 CONVEYOR,BELT コンベアベルト OT
53.1 XB04310 2 CONVEYOR,BELT コンベアベルト OT ThinPanelOption
54 PM87581 1 BKT ＢＫＴ FE
55 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
56 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
56.1 W1040A 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
57 PM0B7R1 1 PIN,REFERENCE ピン基準 AL
58 PB50000 1 COVER カバー FE
59 K5208A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
60 PB59181 1 COVER カバー FE
61 K5208A 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
62 PM91911 1 FRAME フレーム AL
63
S3060F
1 SPACER スペーサ CF-304ZE OT
64 A1004L 1 LEG,RUBBER 脚ゴム TK-18 OT
65 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
66 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
67 PB59171 1 PLATE プレート FE
68 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
69 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
70 K5257A 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008 FE
