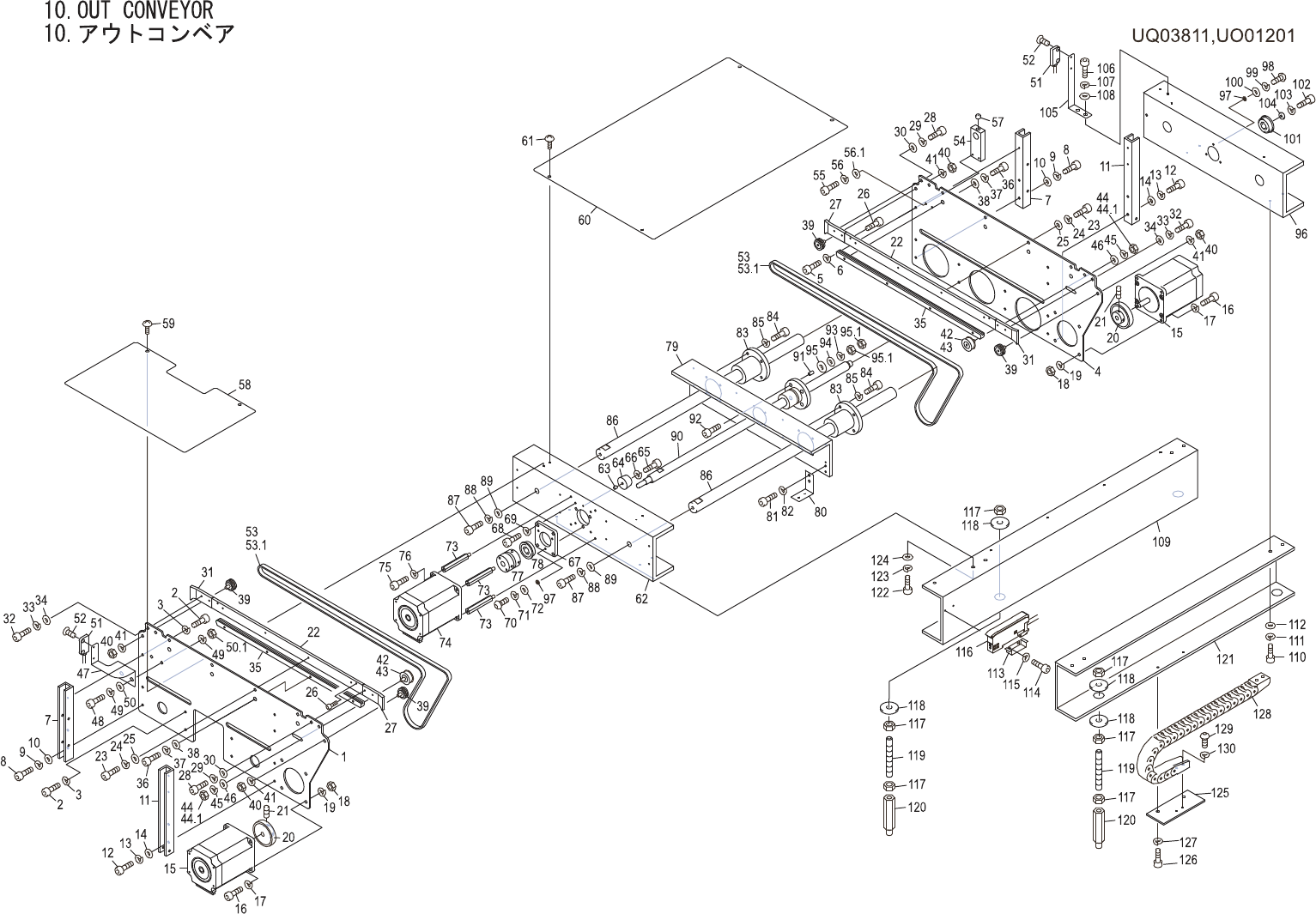

10.OUTCONVEYOR
10.アウトコンベア
UQ03811,UO01201
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB59130 1 PLATE プレート FE
2 H5275A 7 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
3 W1021A 7 WASHER,LOCK ワッシャスプリング 3M/M FE
4 PB59141 1 PLATE プレート FE
5 H5275A 7 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
6 W1021A 7 WASHER,LOCK ワッシャスプリング 3M/M FE
7 PM91970 2 RIB リブ AL
8 H5277A 4 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
9 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
10 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
11 PM91960 2 RIB リブ AL
12 H5277A 4 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
13 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
14 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
15 XM00241 2 MOTOR,STEPPING モータステッピング OT
16 H5289N 8 BOLT,HEXSOCKET ボルト六角穴 M04X014 FE
17 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
18 N1080A 8 NUT,HEX ナット六角 M4P=0.7 FE
19 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
20 PZ17731 2 PULLEY プーリ OT
21 N4028A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X006ｸﾎﾞﾐｻｷ OT
22 PB54764 2 GUIDE,BOARD ガイド基板 FE
23 H5275A 8 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
24 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
25 W1042A 8 WASHER,FLAT ワッシャ平 4W-3 FE
26 H5273T 4 BOLT,HEXSOCKET ボルト六角穴 M03X004 FE
27 PB54771 2 GUIDE,BOARD ガイド基板 FE
28 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
29 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
30 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
31 PB54781 2 GUIDE,BOARD ガイド基板 FE
32 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
33 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
34 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
35 PM11620 2 GUIDE,BELT ガイドベルト OT
36 H5289A 8 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
37 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
