PTS-GPX-06JE

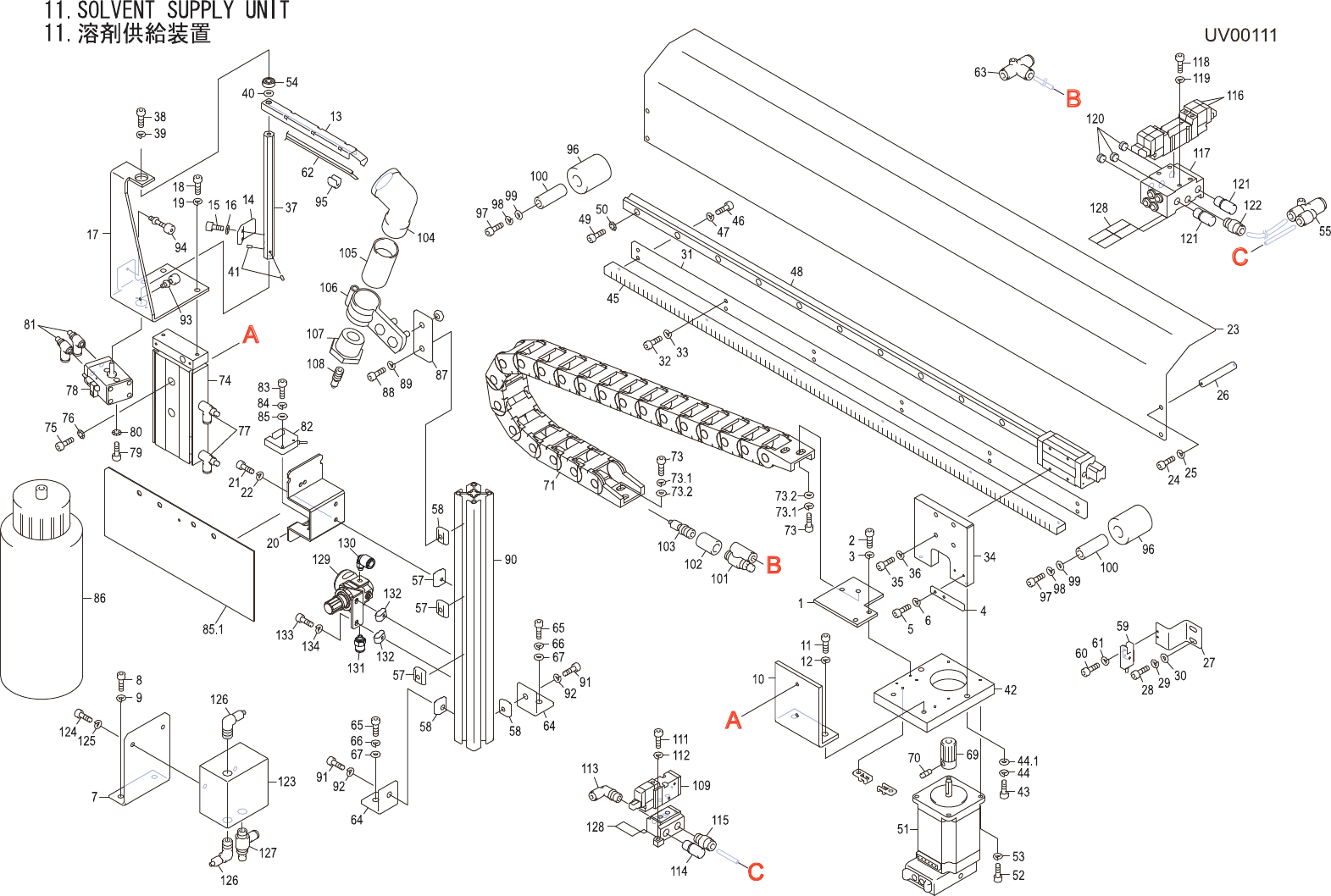

11.SOLVENTSUPPLYUNIT
11.溶剤供給装置
UV00111
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB055Y0 1 BKT ＢＫＴ FE
2 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
3 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
4 PB37721 1 DOG ドッグ FE
5 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
6 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
7 PB68561 1 BKT ＢＫＴ FE
8 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
9 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
10 PB49372 1 BKT,CYLINDER ＢＫＴシリンダ FE
11 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
12 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
13 PB49392 1 ARM アーム FE
14 PB49401 1 PLATE,STOPPER プレートストッパ FE
15 H5277A 2 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
16 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
17 PB57140 1 BKT ＢＫＴ FE
18 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
19 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
20 PB02TD2 1 BKT ＢＫＴ FE
21 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
22 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
23 PB59101 1 COVER,SAFETY カバー安全 FE
24 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
25 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
26 S32437 4 SPACER スペーサ BSF-448E OT
27 PB59111 1 BKT,SENSOR ＢＫＴセンサ FE
28 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
29 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
30 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
31 PB59122 1 BKT,RACK ＢＫＴラック FE
32 H5288A 6 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
33 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
34 PM66433 1 FRAME フレーム FE
35 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
36 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
37 PM80913 1 BAR バー FE
115
PTS-GPX-06JE
11.SOLVENTSUPPLYUNIT
11.溶剤供給装置
UV00111
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5300A 1 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
39 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
40 W1050A 1 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5) FE
41 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
42 PM91903 1 PLATE,BASE プレートベース FE
43 H5304A 2 BOLT,HEXSOCKET ボルト六角穴 M05X025 FE
44 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
44.1 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
45 PZ23511 1 RACK ラック OT
46 H5288A 6 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
47 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
48 XG00712 1 GUIDE,RAIL ガイドレール OT
49 H5290A 12 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
50 W1011A 12 WASHER,CONICAL ワッシャ皿 M-4-L FE
51 XM00233 1 MOTOR,STEPPING モータステッピング OT
52 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
53 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
54 H41305 1 BEARING ベアリング 695ZZ OT
55 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT
57 N1003K 4 NUT ナット SFB-006(M4) OT
58 N1003M 3 NUT ナット SFB-002(M6) OT
59 S4077K 1 SENSOR,PHOTO センサフォト PM-F44P OT
60 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
61 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
62 T2061E 1 TUBE チューブ ﾅﾌﾛﾝPTEﾁｭｰﾌﾞ2X3 OT
63 Y3070A 1 UNION ユニオン KQ2T06-00 OT
64 H32017 2 BKT ＢＫＴ HPTBS6 OT
65 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
66 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
67 W1045A 2 WASHER,FLAT ワッシャ平 4W-6 FE
69 K2021M 1 GEAR ギヤ GEAB1.0-14-12-6.35 OT
70 N4036A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M05X005ｸﾎﾞﾐｻｷ FE
71 XK06231 1 FIEXIBLETRACK ケーブルベア OT
73 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
73.1 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
73.2 W1044A 4 WASHER,FLAT ワッシャ平 4W-5 FE
74 S2195D 1 CYLINDER シリンダ CXSJM20-50-M9B OT
