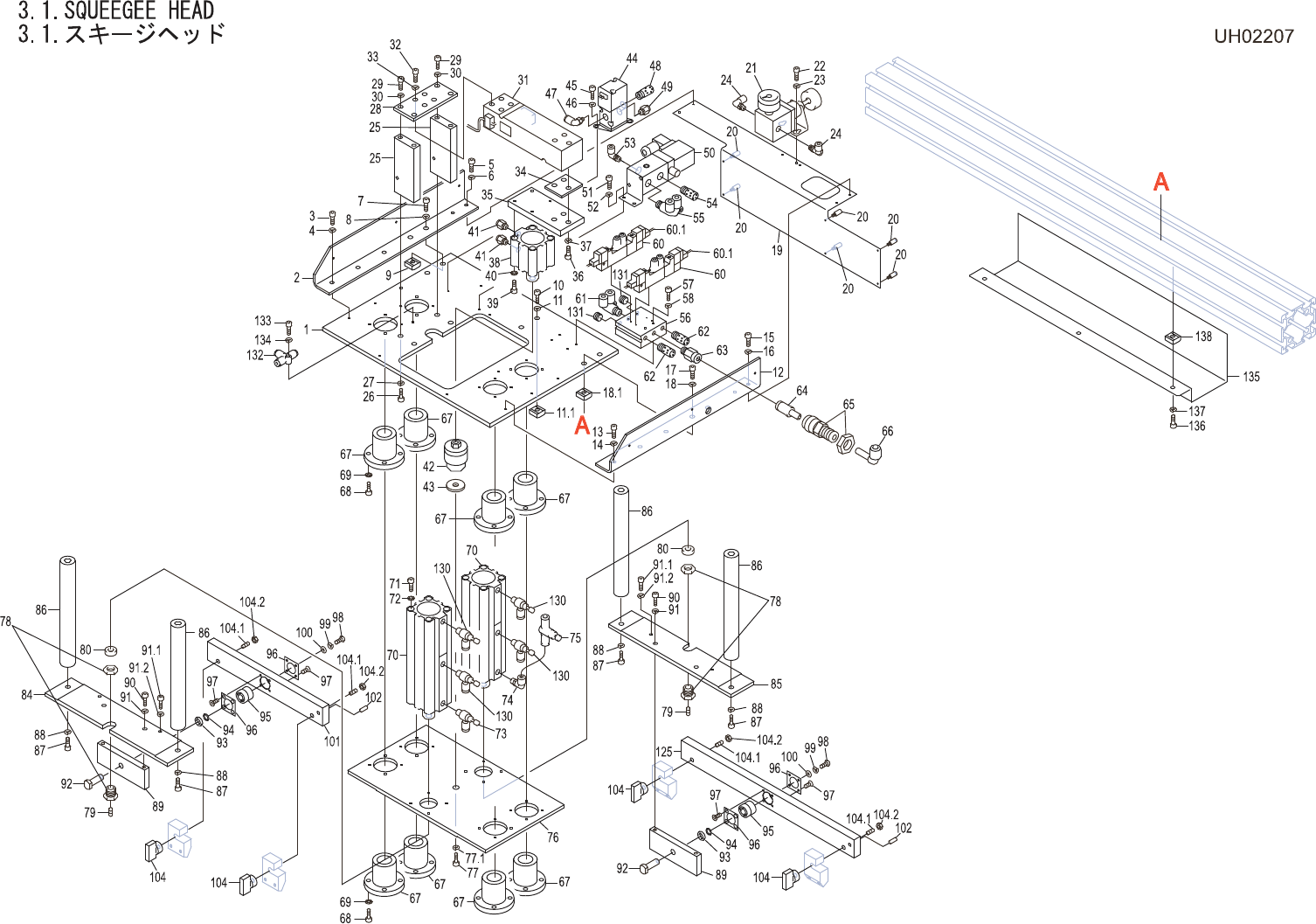

3.1.SQUEEGEEHEAD
3.1.スキージヘッド
UH02207
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1
PM92264
1 PLATE プレート FE
2 PB57882 1 ANGLEIRON アングル FE
3 H5299A 3 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
4 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
5 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
6 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
7 H5323A 2 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
8 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
9 N1003M 2 NUT ナット SFB-002(M6) OT
10 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
11 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
11.1 N1003M 2 NUT ナット SFB-002(M6) OT
12 PB57893 1 ANGLEIRON アングル FE
13 H5299A 3 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
14 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
15 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
16 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
17 H5323A 2 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
18 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
18.1 N1003M 2 NUT ナット SFB-002(M6) OT
19 PB57902 1 BKT ＢＫＴ FE
20 S3059W 6 SPACER スペーサ SQ-10 OT
21
H1031H
1 VALVE,PRESSUREREDUCING バルブ減圧
IR1010-01BG
OT
22 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
23 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
24 Y3078A 2 UNION,ELBOW ユニオンエルボ KQ2L06-01S OT
25 PM82671 2 PLATE プレート FE
26 H5323A 4 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
27 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
28 PB50750 1 PLATE プレート FE
29 H5322A 4 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
30 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
31
S40320
1 SENSOR センサ 587-09 OT
32 H5324A 4 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
33 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
34 PB59411 1 SPACER スペーサ FE
35 PB50761 1 PLATE プレート FE
