PTS-GPX-06JE

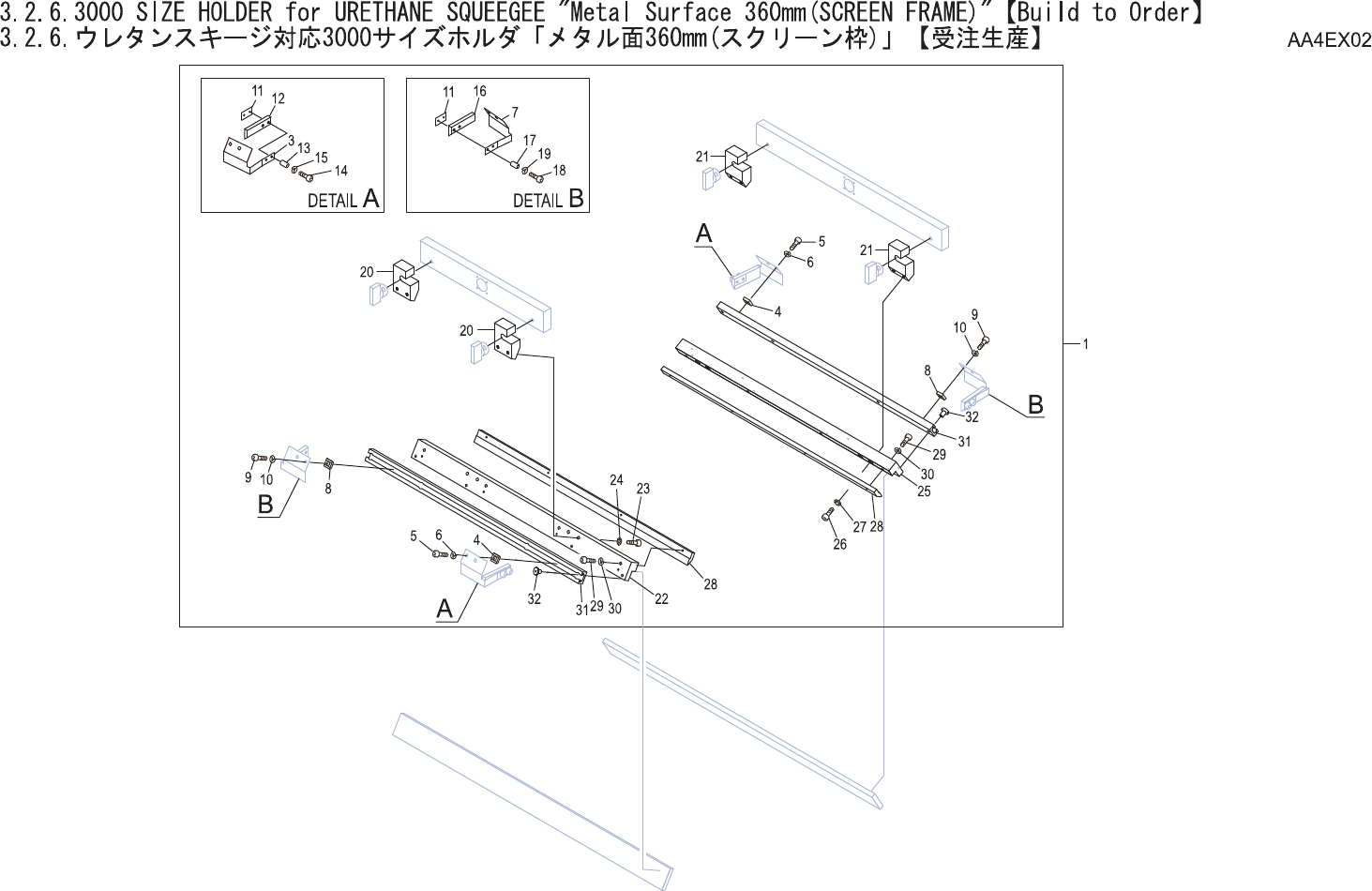

3.2.6.3000SIZEHOLDERforURETHANESQUEEGEE"MetalSurface360mm(SCREENFRAME)"【BuildtoOrder】
3.2.6.ウレタンスキージ対応3000サイズホルダ「メタル面360mm(スクリーン枠)」【受注生産】
AA4EX02
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA4EX02 1 SQUEEGEE スキージ OT
3 PB70540 2 BKT ＢＫＴ FE
4 N1003X 4 NUT ナット SFB-012(M4) OT
5 H5287C 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｽﾃﾝﾚｽ FE
6 W10191 4 WASHER,LOCK ワッシャスプリング M4(ｽﾃﾝﾚｽ) FE
7 PB70550 2 BKT ＢＫＴ FE
8 N1003X 4 NUT ナット SFB-012(M4) OT
9 H5287C 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｽﾃﾝﾚｽ OT
10 W10191 4 WASHER,LOCK ワッシャスプリング M4(ｽﾃﾝﾚｽ) OT
11 PB70560 4 PLATE プレート FE
12 PG03220 2 SQUEEGEE スキージ PL
13 S3060G 4 SPACER スペーサ CF-305ZE OT
14 H5276T 4 BOLT,HEXSOCKET ボルト六角穴 M03X010(ｽﾃﾝﾚｽ) FE
15 W1021C 4 WASHER,LOCK ワッシャスプリング 3M/Mｽﾃﾝﾚｽ FE
16 PG03230 2 SQUEEGEE スキージ PL
17 S3060G 4 SPACER スペーサ CF-305ZE OT
18 H5276T 4 BOLT,HEXSOCKET ボルト六角穴 M03X010(ｽﾃﾝﾚｽ) FE
19 W1021C 4 WASHER,LOCK ワッシャスプリング 3M/Mｽﾃﾝﾚｽ FE
20 PM97260 2 HANGER ハンガ AL
21 PM97270 2 HANGER ハンガ AL
22 PM97600 1 HOLDER ホルダ AL
23 H5292T 4 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
24 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
25 PM97611 1 HOLDER ホルダ AL
26 H5292T 4 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
27 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
28 PM97620 2 RETAINER 押え FE
29 H5280A 8 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
30 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PZ25440 2 RAIL レール OT
32 H5501W 8 BOLT ボルト CBSS4-6 OT
