8.TABLE3/3 8.テーブ ル3/ 3 UY00123 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PT00966 1 TABLE テー ブル FE 3 PM80742 1 STOPPER ストッ パ FE 4 H2180C 1 PIN,LOCATING ピン…

100%1 / 139
92
PTS-GPX-06JE

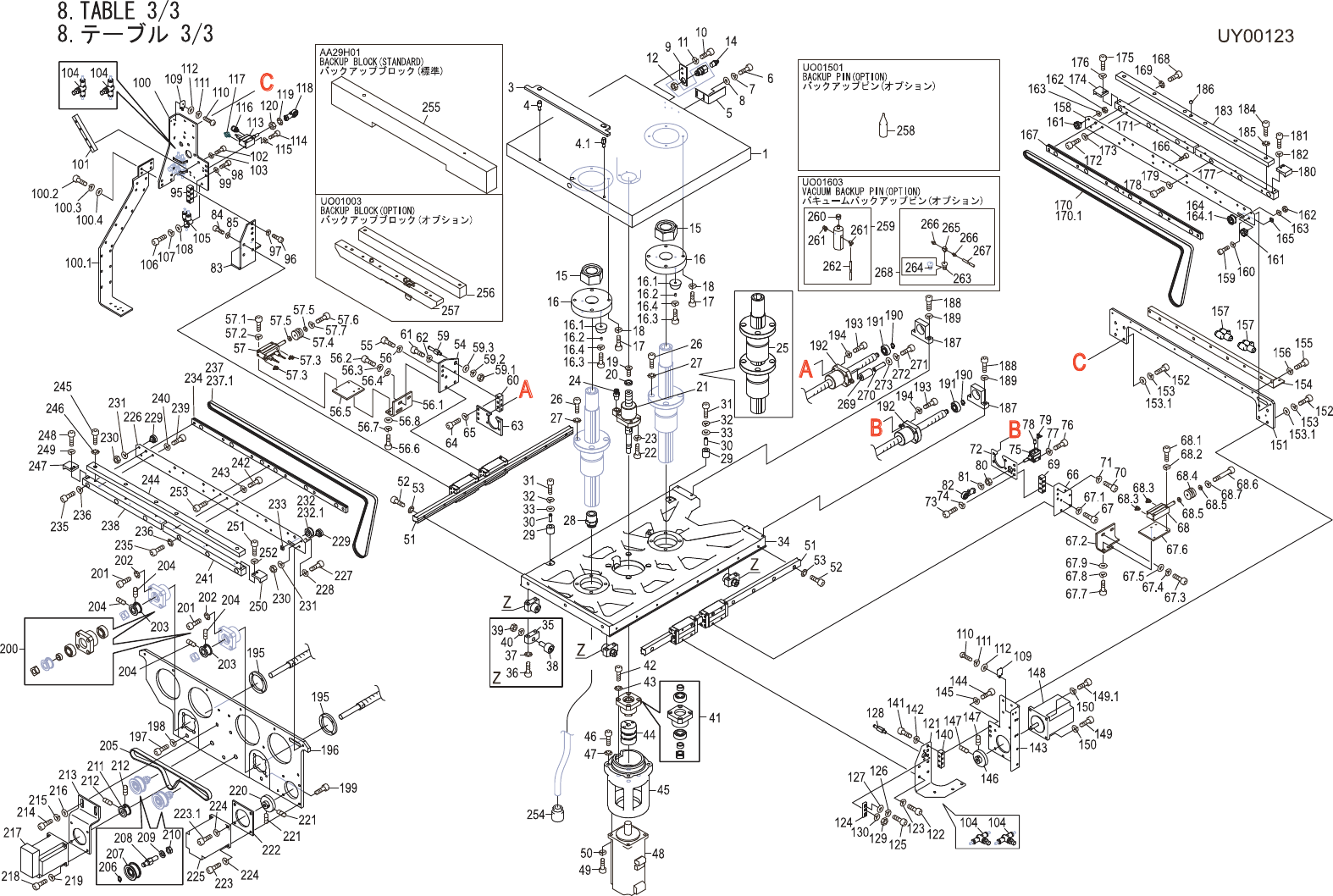

8.TABLE3/3
8.テーブル3/3
UY00123
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1
PT00966
1 TABLE テーブル FE
3 PM80742 1 STOPPER ストッパ FE
4
H2180C
1 PIN,LOCATING ピン位置決め JPBB6-8 OT
4.1
H2171C
1 PIN,DIAMOND-SHAPED ピンダイヤ JPDB6-8 OT
5 PB39463 1 DOG ドッグ FE
6 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
7 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
8 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
9 PB47041 1 BKT,PIPING ＢＫＴ配管 FE
10 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
11 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
12 Y3066L 1 UNION ユニオン KQ2E04-01 OT
14
N20381
1 NIPPLE,GREASE ニップルグリス A-PT1/8 OT
15 N1073C 2 NUT,U ナットＵ M27P=31ｼｭ FE
16 PM72034 2 FLANGE フランジ FE
16.1
A10070
6 LEG,RUBBER 脚ゴム TK-24<TG> OT
16.2 S3060G 6 SPACER スペーサ CF-305ZE OT
16.3 H5276A 6 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
16.4 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
17 H5326A 8 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
18 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
19
K5361T
1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05x012 FE
20
W1005H
1 WASHER ワッシャ WSRB16-3 OT
21 XB02032 1 BALLSCREW ボールネジ OT
22 H5291A 4 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
23 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
24 Y3082X 1 UNION,HALF ユニオンハーフ KQ2H04-01S OT
25 XB02073 2 SHAFT,SPLINE シャフトスプライン OT
26 H5322A 16 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
27 W1013A 16 WASHER,CONICAL ワッシャ皿 M-6-H FE
28
Y3085D
1 UNION,HALF ユニオンハーフ KQ2H12-04S OT
29
S30179 2 STOPPER ストッパ AXNSK15-15 OT
30
PM0DKS0
2 COLLAR カラー FNCLB-V4-D7-L15 OT
31 H5292T 2 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
32 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
33 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
34 PT00872 1 PLATE,BASE プレートベース FE
93
PTS-GPX-06JE
8.TABLE3/3
8.テーブル3/3
UY00123
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 PM68881 4 BLOCK ブロック FE
36 H5300A 8 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
37 W1012A 8 WASHER,CONICAL ワッシャ皿 M-5-L FE
38
K11058
4 CAMFOLLOWER カムフォロア
CFH8UUR-A
OT
39 N10799 4 NUT,HEX ナット六角 M08(3ｶｸﾛ) FE
40 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
41
H4452Y
1 BEARINGUNIT ベアリングユニット FK10 OT
42 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
43 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
44
K1008M
1 COUPLING カップリング MCGLC32-8-14 OT
45 PT00973 1 BKT,MOTOR ＢＫＴモータ FE
46 H5327A 4 BOLT,HEXSOCKET ボルト六角穴 M06X030 FE
47 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
48 XM01090 1 MOTOR,ACSERVO モータＡＣサーボ OT
49 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
50 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
51 XG00793 2 GUIDE,RAIL ガイドレール OT
52 H5289A 16 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
53 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
54 PB55190 1 BKT,SLIDE ＢＫＴスライド FE
55 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
56 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
56.1 PB001C2 1 BKT ＢＫＴ FE
56.2 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
56.3 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
56.4 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
56.5 PB016W0 1 BKT ＢＫＴ FE
56.6 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
56.7 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
56.8 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
57 S22061 1 CYLINDER,AIR シリンダエアー CDUJB10-22-DCL9414L(D-F8BL FE
57.1 H5280A 2 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
57.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
57.3 A4067A 2 ELBOW エルボ M-3ALU-4 FE
57.4 PJ07831 1 JOINT ジョイント PL
57.5 W1087X 2 WASHER ワッシャ WSSB10-3-2 FE
57.6 H5281A 1 BOLT,HEXSOCKET ボルト六角穴 M03X025 FE
