NPM-W2 EJM7DC-MB-05M-00
基板支撑
块的清扫
基板支撑块 (双传送带规格)
的清扫 1
5-3-2-1
如果错误地安装了C、D的基板支撑块，则无法变更到单轨模式的配置。
维修保养篇
5-3-2

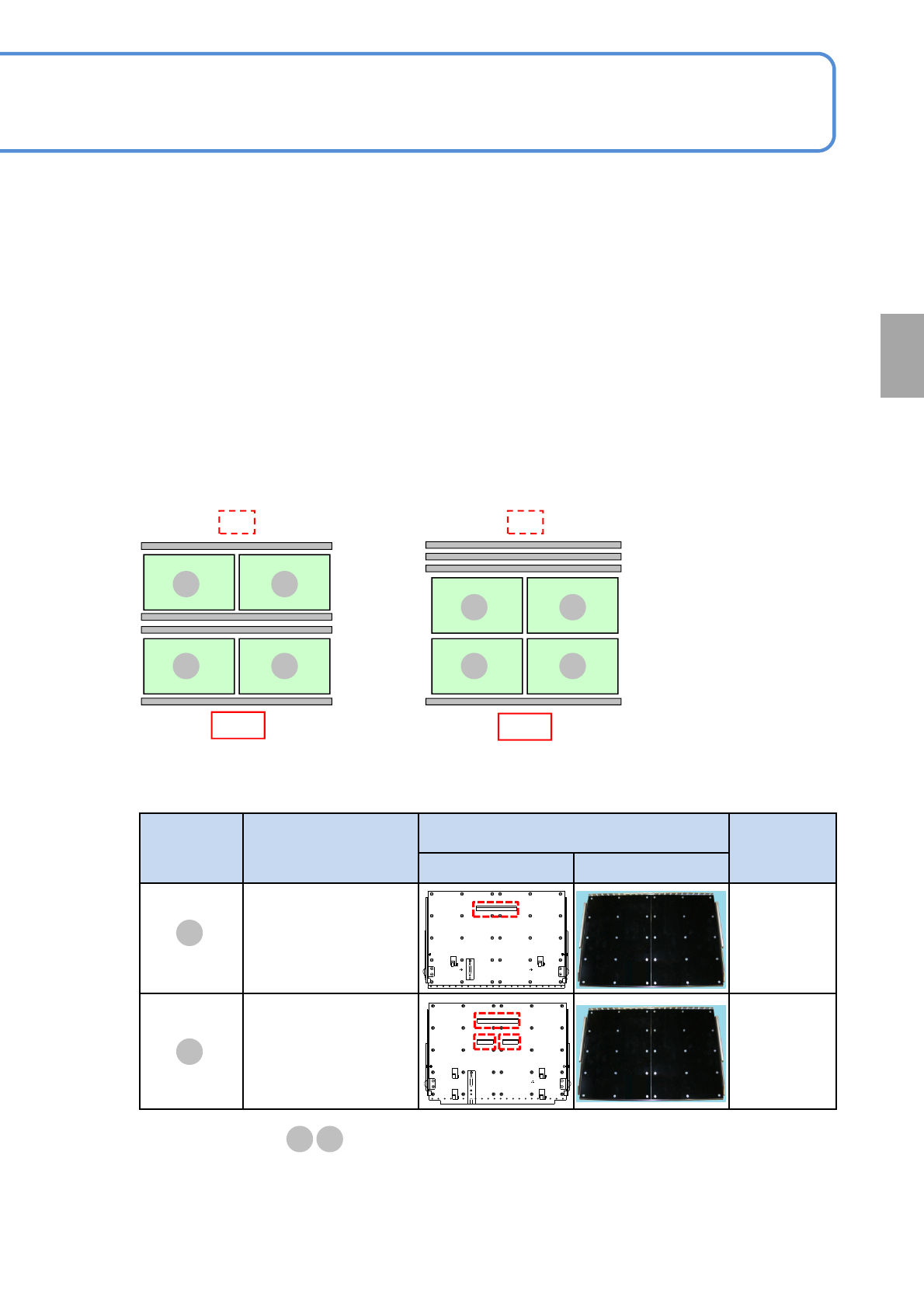

●单轨模式的配置●双轨模式的配置
■基板支撑块(标准)时
前侧
前侧
后侧 后侧
C
D
C
D
C C
C C
基板
支撑块
型号
基板支撑块的概略图
备注
背面 正面
N610134595AB
标准
N610134594AB
选购件
D
C
在这里对基板支撑块(标准/自动更换用(选购件))的清扫步骤加以说明。
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
●从接近基板支撑块的附近起执行清扫作业。在后侧存在托盘料架的设备上，则从前侧开始作业。
使用工具: 棉纱布、刷子等 所需时间:1 0分钟
注意
在单轨模式与双轨模式下，后侧基板支撑块的配置有所不同。(参照下图)
NPM-W2 EJM7DC-MB-05M-00
5-3-2-2
每
1
4
0
小
时
保
养
定
期
检
查
■基板支撑块(自动更换用)时(选购件)时
●单轨模式的配置●双轨模式的配置
前侧
前侧
后侧 后侧
如果错误安装基板区块 ，
E F
不可变更为单轨模式的配置。
E
F
E
F
E
F
E
F
F
E
基板
支撑块
型号
基板支撑块的概略图
备注
背面 正面
N610145010AB
标准
N610145011AB
选购件
NPM-W2 EJM7DC-MB-05M-00
基板支撑
块的清扫
维修保养篇
5-3-2
5-3-2-3

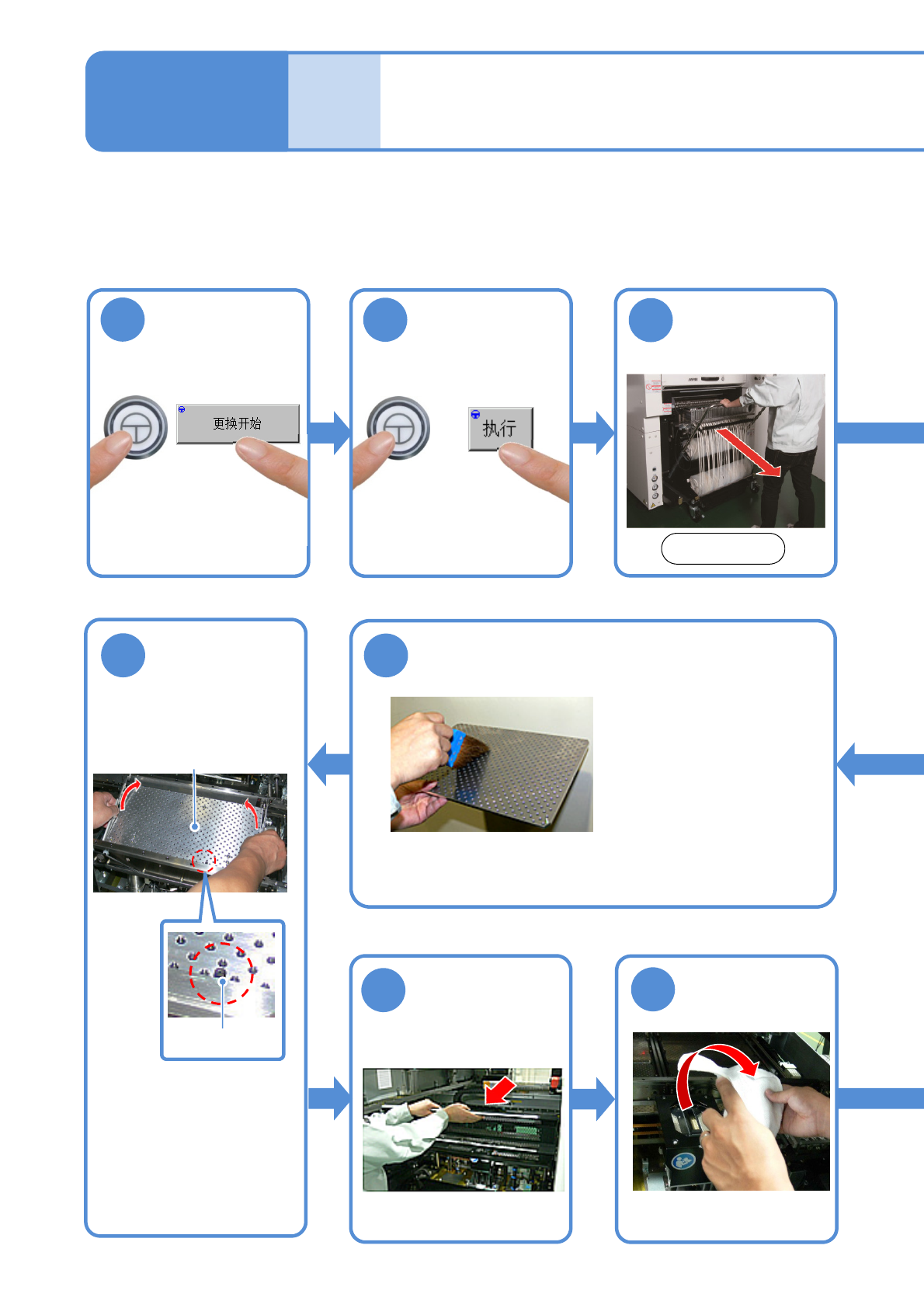

确认提示
卸下交换台车
(→P.3-2)
前侧
ENABLING
1
ENABLING
2
3
(前侧/后侧的X轴移动到退
避位置)
9
清扫基板座和基板支撑块
●使用棉纱布、毛刷等。
●基板支撑块(自动更换用)
的上面，请用蘸了酒精的
棉纱布擦拭。
●请勿用锋利勿损伤基板支
撑块(自动更换用)上面的涂
料。
10
基板支撑块
导轨销
平稳(无倾斜)地安
装基板支撑块
●基板支撑块：4枚
12
11
把料架工作台盖返
回原位
取下棉纱布
基板支撑块 (双传送带规格)
的清扫 2
●如果基板支撑块发生倾斜，
将有可能产生与轨道相干
涉的危险。
