NPM-W2 EJM7DC-MB-05M-00
基板支撑
块的清扫
维修保养篇
5-3-2
5-3-2-5
ENABLING
16
17
ENABLING
确认提示
●清扫基板支撑块时，请确认支撑销的状态。支撑销的尖端粘有助焊剂时，请使用棉纱布擦拭。
注意
●对支撑销自动更换用的支撑销，请勿发生落下等或者施加压力。可能会变形。
另外，请勿使用变形的支撑销。
●请注意不要使支撑销自动更换用的支撑销的吸引孔发生堵塞情况。
注意
吸引孔
基板支撑块 (双传送带规格)
的清扫 3
NPM-W2 EJM7DC-MB-05M-00
安装交换台车
(→P.3-2)
玻璃盖的清扫
(多功能识别照相机)
5
除去玻璃盖上的灰尘
●请注意勿使遮光板变形。
(如果变形，是造成识别错误
的原因。)
对多功能识别照相机的玻璃盖的清扫进行说明。
使用工具: 棉纱布等 所需时间:5 分钟(前侧和后侧合计的时间)
●当后侧为托盘规格时，在进行玻璃盖的清扫之际，请根据需要使用脚踏凳。
3
5-4
●注意不要损伤玻璃盖表面，
使用柔软棉纱布进行清扫。
(如果有损伤，会有可能无
法正常进行摄像。)
玻璃盖
遮光板
8
1
卸下交换台车
(→P.3-2)
6
4
把X轴往内推
OFF
SERVO
2
SERVO
ON
7
维修保养篇
5-4
每
1
4
0
小
时
保
养
定
期
检
查
NPM-W2 EJM7DC-MB-05M-00
料架工作台的清扫
(交换台车、13站供给单元(选购件))
5-5
料架工作台的清扫进行说明。
使用工具: 吸尘器、毛刷等 所需时间:1个部位大致15 分钟
OFF
SERVO
1
2
4
5
SERVO
ON
3

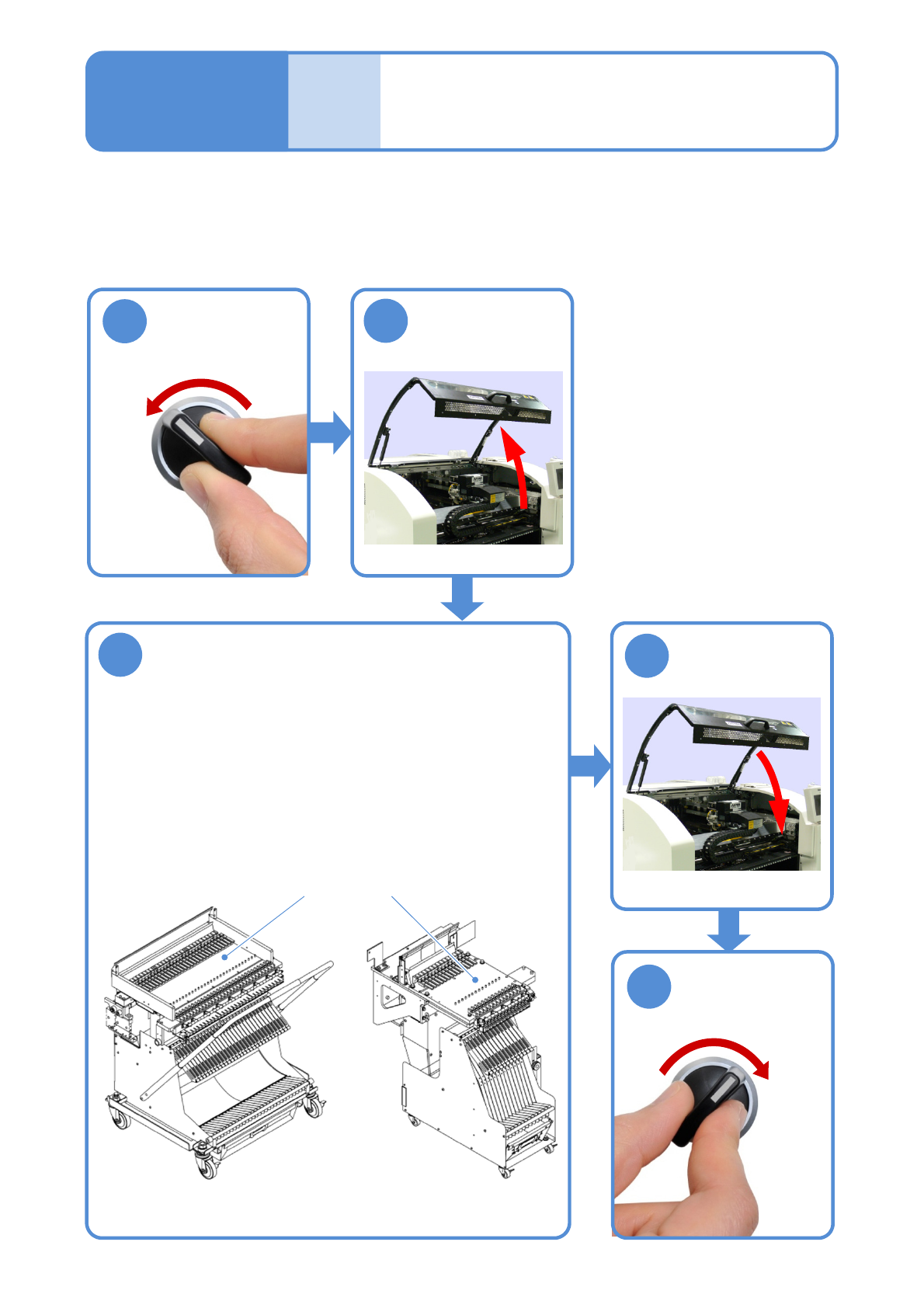

●取下编带料架后进行清扫。
(否则会导致交换台车变形)
●使用吸尘器、毛刷等对料架工作台进行清扫。
●清扫时请勿使用气枪。
(灰尘等可能飞散到机器内部而造成贴装质量或者机器故障。)
清扫料架工作台
维修保养篇
5-5
料架工作台
■13站供给单元时
■交换台车时
