NPM-W2
EJM7DC-MB-06M-00
6-2-2
顺序
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
每
5
6
0
小
时
保
养
定
期
检
查
8

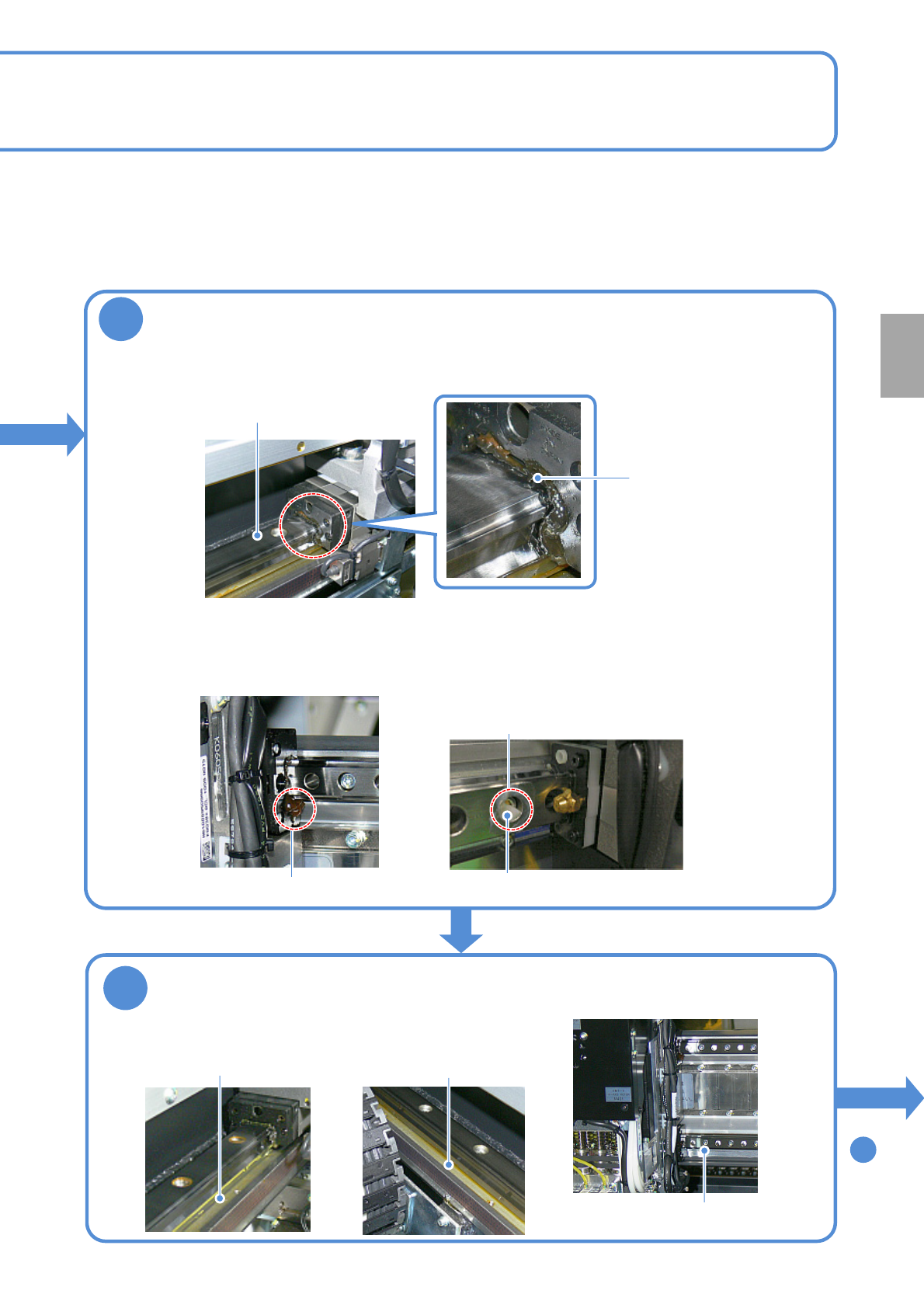

对X轴线性导轨添加润滑脂
●按照以下顺序，从上下4处润滑脂注入口进行润滑脂添加。
①压出1/4。(约0.25 cm
3
)
②使X轴移动约100 mm。
③压出1/4。(约0.25 cm
3
)
●使用润滑脂:LCG100
●为防止润滑脂掉落到识别装置的玻璃面上，请事先将X轴移
动到供给部方向再进行作业。
●请注意勿使润滑脂枪的尖端被直线马达的磁力吸住。
(X轴直线马达的定子(磁石)的保护盖可能会变形)
●润滑脂注入口
位置
上下4处
润滑脂注入口
润滑脂注入口
润滑脂注入口
润滑脂注入口
①移动固定块，使润滑脂
注入口的尖端移动到轨道
孔中心附近
移动
②将卡口插进润滑脂
注入口
●调整润滑脂注入口的位置。
7
卡口
轨道孔中心
润滑脂注入口尖端
固定块
●润滑脂注入口
位置
上下4处
NPM-W2
EJM7DC-MB-06M-00
6-2-3
XY轴线性导轨的润滑脂添加
2
维修保养篇
6-2
8

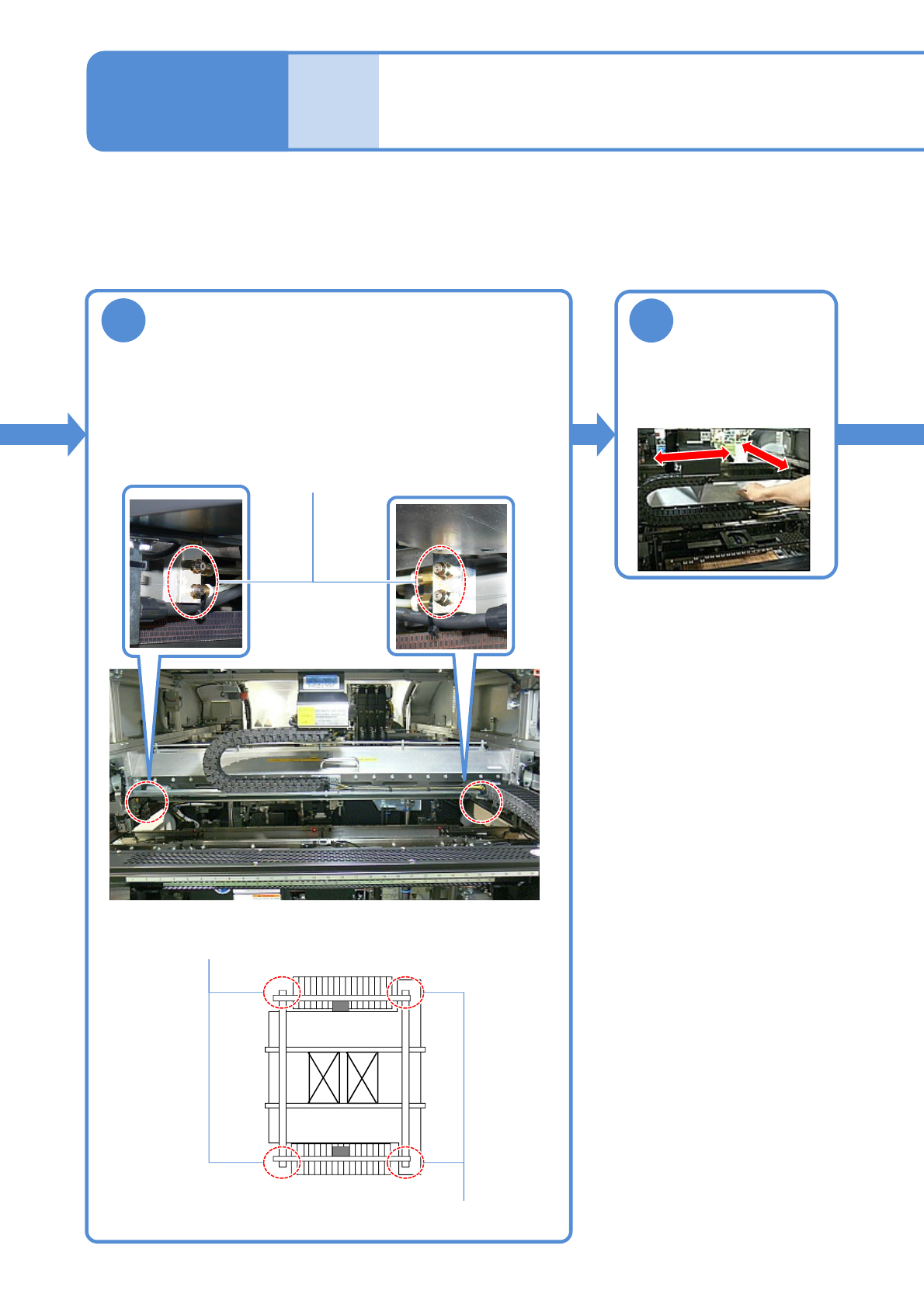

对Y轴线性导轨添加润滑脂
●按照以下顺序，在左右两侧的上下2处润滑脂注入口进行
润滑脂添加。
①压出1/2(约0.5 cm
3
)
②使Y轴移动约100 mm
③压出1/2(约0.5 cm
3
)
●使用润滑脂:LCG100
线性导轨的润滑脂注入口
●润滑脂注入口位置
上下2处
●润滑脂注入口位置
上下2处
复数次移动X轴、
Y轴
●在整个行程范围内移动，
使润滑脂融合于整个导轨。
9
NPM-W2
EJM7DC-MB-06M-00
6-2-4
10
11
顺序
每
5
6
0
小
时
保
养
定
期
检
查
12
擦去溢出的润滑脂
●擦去从X轴、Y轴的线性导轨溢出的润滑脂和轨道滑动面以外附着的润滑脂。
溢出的润滑脂
Y轴线性导轨
●从对面侧的轴用目视确认线性导轨的轨道部的安装孔，如果有润滑脂积存，请擦拭干净。
线性导轨
轨道部的安装孔
溢出的润滑脂 积存的润滑脂
X轴线性导轨
检查润滑脂盘
●如果有润滑脂积存时，请擦拭干净。
Y轴下面的润滑脂盘(左侧)
Y轴下面的润滑脂盘(右侧)
X轴下面的润滑脂盘
