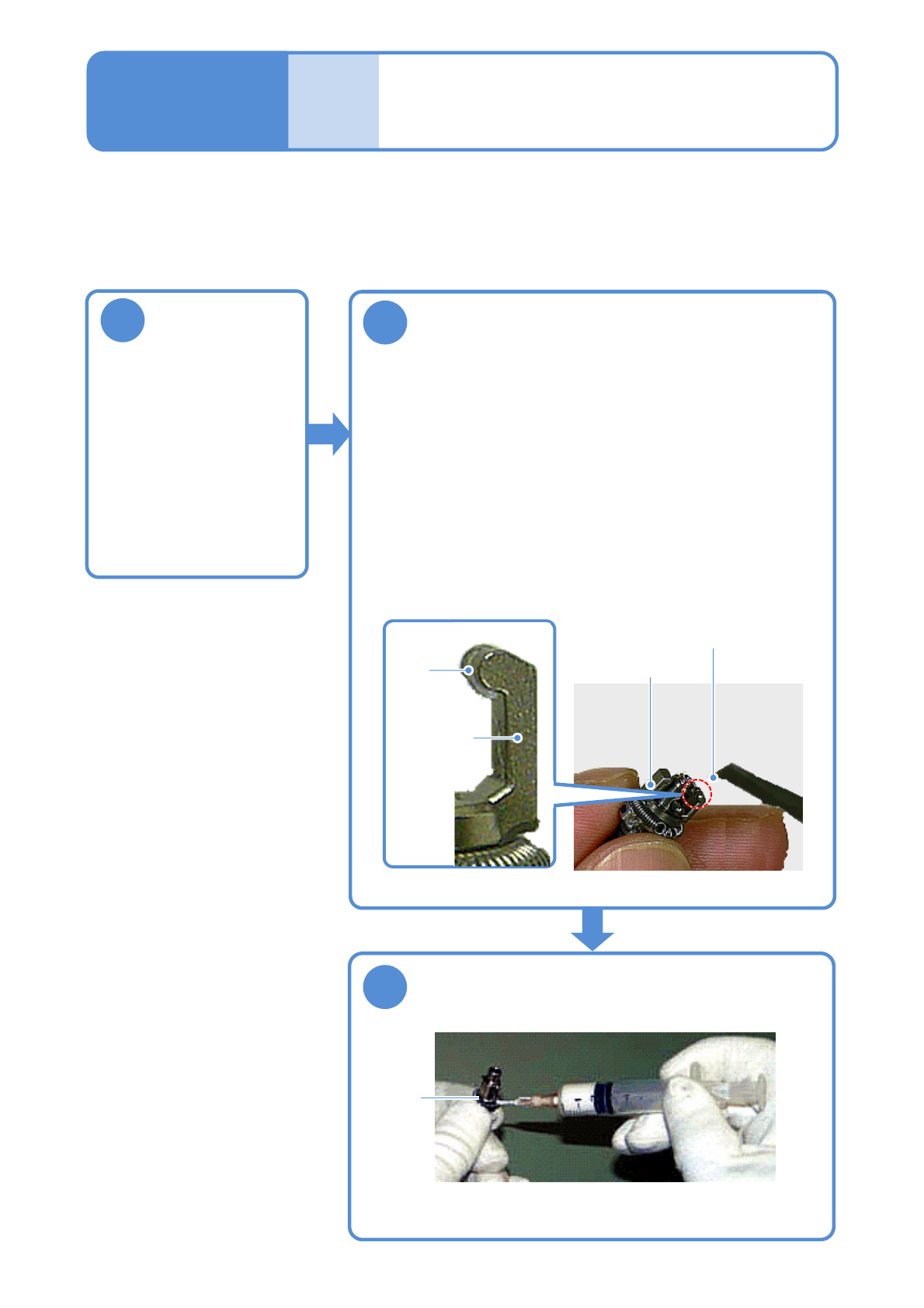

对12吸嘴贴装头的吸嘴座润滑脂添加方法进行说明。轻量16、8吸嘴贴装头的润滑脂添加方法相同。
使用工具:注射器(Barrierta IEL/V)
所需时间:轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头，1台贴装头大致需要时间分别为
20 分钟、15 分钟、10 分钟。
2
1
吸嘴座的润滑脂添加
卸下吸嘴座
(→P.5-2)
对夹具夹扣的油槽补充润滑脂
●不卸下夹扣，在小型一字螺丝刀等工具的尖端部沾上润滑脂进行
补充。
(为了防止粘到夹具夹扣周围)
●使用润滑脂:
Barrierta IEL/V
●粘到油槽部以外的润滑脂，请用棉棒等去除。
●请注意勿使润滑脂粘到吸嘴座尖端的过滤器。
●安装前确认夹扣确实已经进入到油槽中。
3
在夹具夹扣和夹具夹扣压紧用弹簧的接触面涂上
润滑脂
●使用注射器涂上薄层润滑脂。
●使用润滑脂: Barrierta IEL/V
6-3
接触面
夹具夹扣
润滑脂
油槽
夹具夹扣
维修保养篇
6-3
NPM-W2
EJM7DC-MB-06M-00

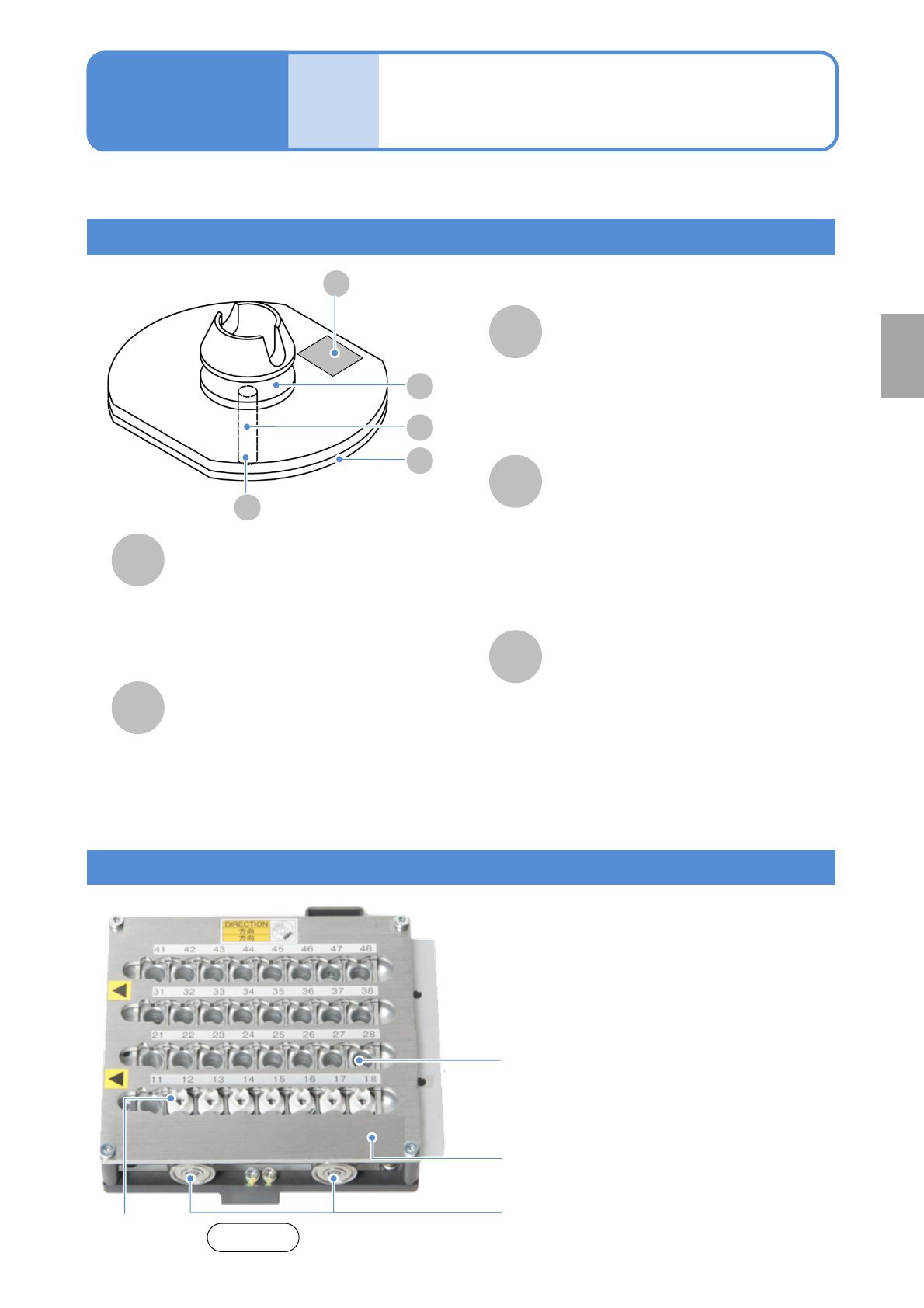

吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 1
吸嘴各部位的名称和作用
A
B
D
E
C
E
吸嘴锥形面
是被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘，是造成空
气泄漏、不易夹住的原因)
吸嘴反射板
黑色树部分，它会反射来自多功能识别照
相机的LED照明光并对元件进行识别。
(如果有灰尘，是造成识别错误的原因)
吸嘴尖端部(吸嘴部)
是与元件直接接触的吸着部分。
(侧面如果有灰尘，是造成识别错误的原
因。如果吸着孔有灰尘，是造成吸着错
误的原因)
吸嘴内部
(吸嘴内部如果有污垢，有可能使元件的
吸着、贴装、真空圧的各种检测功能将
无法正常进行)
吸嘴凸缘上面
吸嘴的种类和制造序号No.的信息通过
2D代码显示。通过贴装头照相机识别2D
代码部。
(这部分如果有灰尘或损伤，是造成识别
错误的原因)
吸嘴交换器
这是存储吸嘴的单元。切换贴装元件前，贴装头可
以自动更换吸嘴。
吸嘴交换器上面
(吸嘴交换器上面如果有灰尘，是造成吸嘴反
射板也会有灰尘、识别错误的原因)
6-4-1
对吸嘴和吸嘴交换器的清扫方法进行说明。
A
D
B
C
●手动放置或取出吸嘴时，把挡板往左侧滑动。
挡板
吸嘴
