EJM7DC-MB-06M-00
真空空气路径的检查
(贴装头(选购件))
6-10-1
对12吸嘴贴装头的真空空气路径的检查方法进行说明。轻量16、8吸嘴贴装头的检查方法相同。
使用工具:不要 所需时间:2 分钟(1个基台)
维修保养篇
6-10
(从蓝色变成灰色，真空吸
引结束)
返回顺序
对各pos 进行同样操作
5
或者
ENABLING
A
1
2
7
8
NPM-W2
EJM7DC-MB-06M-00
6-10-2
确认贴装头上没有
设置吸嘴
●有吸嘴时需要卸下。
每
5
6
0
小
时
保
养
定
期
检
查

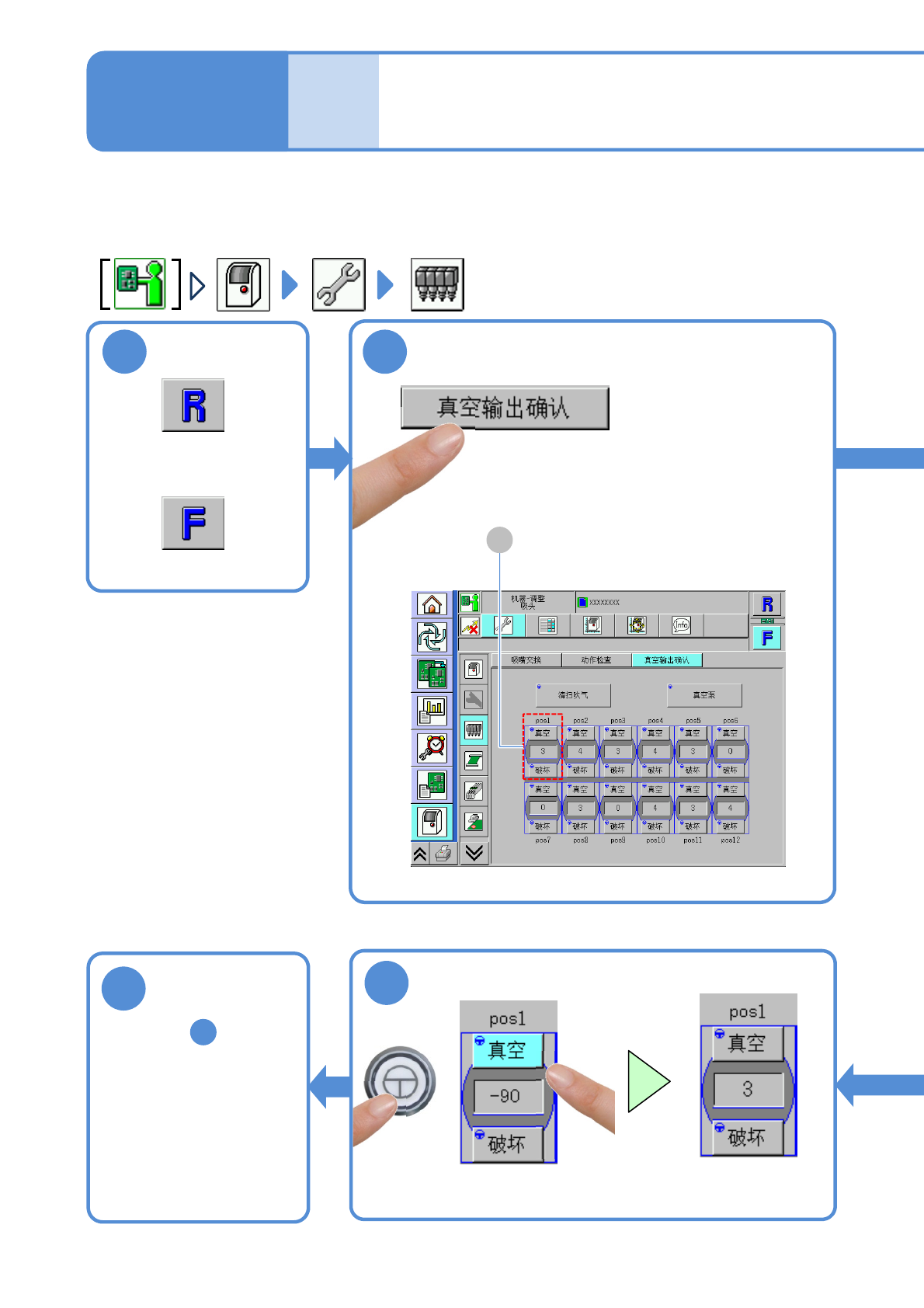

ENABLING
(显示颜色从灰色变成蓝色，开始真空吸引)
ENABLING
A B

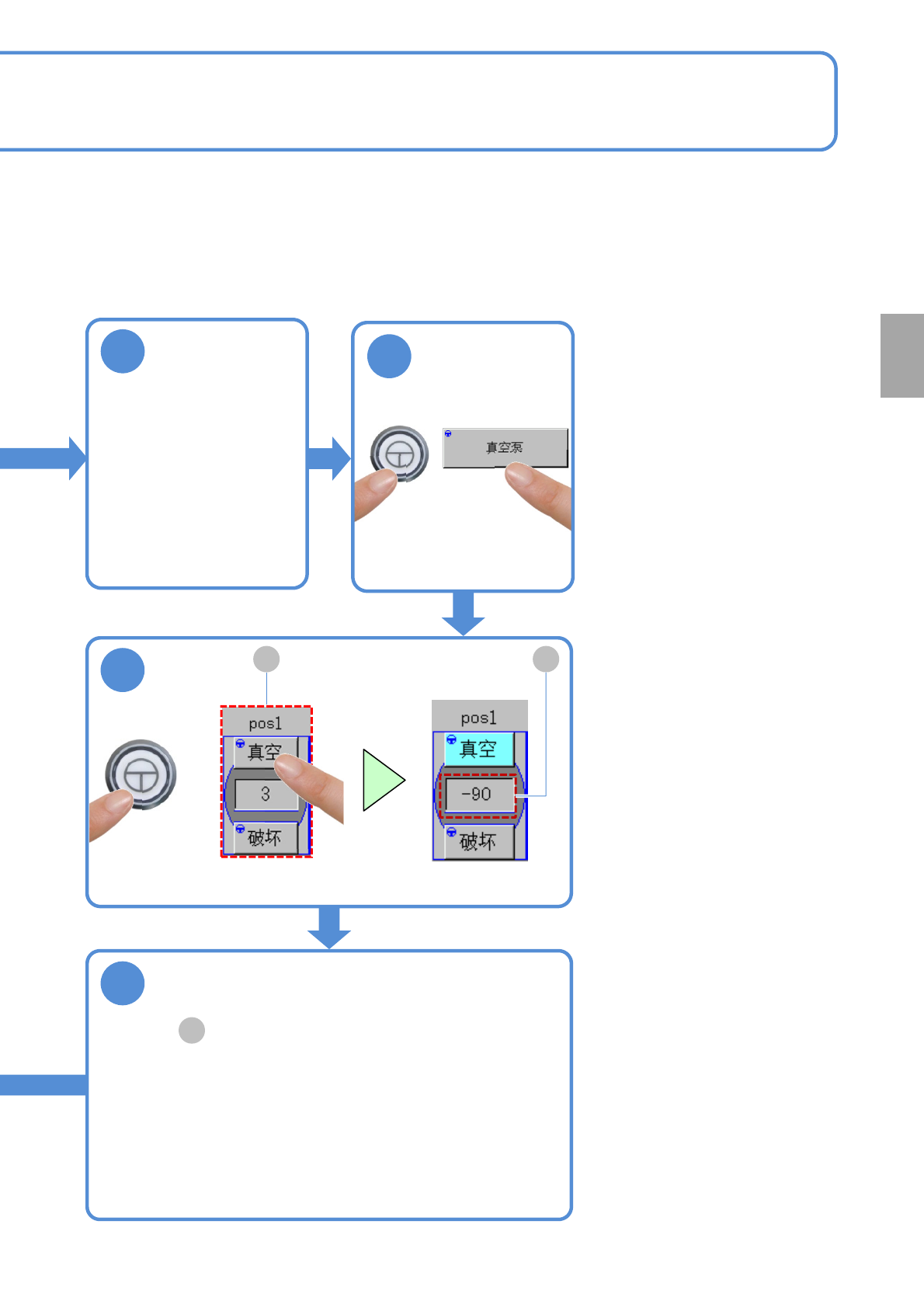

确认「pos1」的显示必须为规定值
●当显示值不是规定值时，进行以下操作
・确认真空泵的供给压(→P4-1-1)
・清扫吸嘴座(→P5-2)
●显示值仍然不是规定值时，请与本公司联络。
●规定值: 框的数值在"-85"以下
B
3
4
5
6
NPM-W2
EJM7DC-MB-06M-00
θ轴皮带的检查
(贴装头(选购件))
对12吸嘴贴装头的θ轴皮带的检查方法进行说明。轻量16、8吸嘴贴装头的检查方法相同。
使用工具:六角扳手(尺寸:对边2.0 mm(球型)和2.5 mm）
所需时间:轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头，1台贴装头大致需要时间分别为
10 分钟、10 分钟、20 分钟。
6-11-1

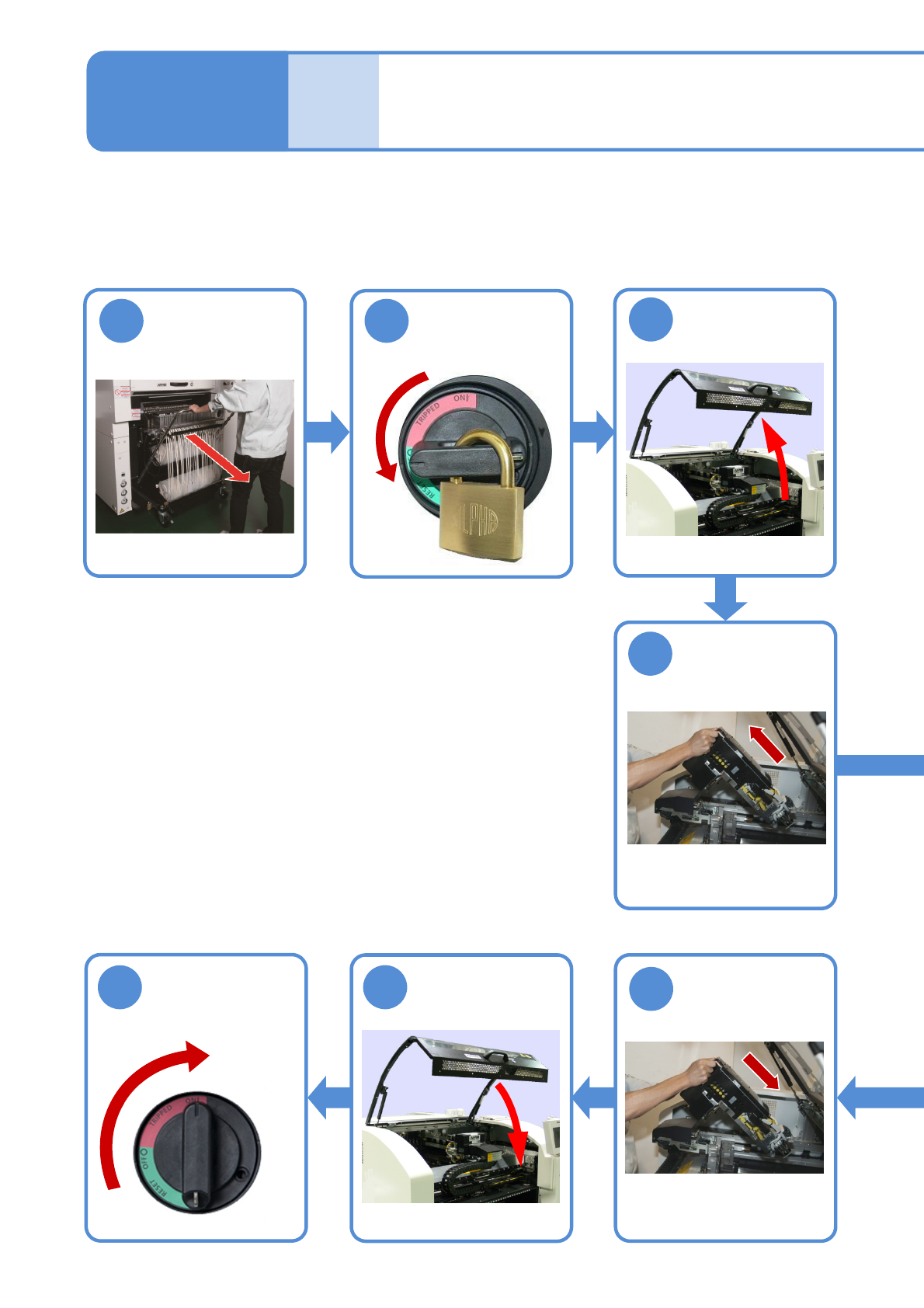

卸下交换台车
(→P.3-2)
1
4
卸下贴装头
6
安装贴装头
●拆卸方法
(→P.11-1-1)
3
7
●安装方法
(→P.11-1-3)
维修保养篇
6-11
4
2
主电源开关置于
OFF，上锁
OFF
8
解锁
ON
