NPM-W 2 EJM7DC-MB-06M-0 0 维修保养篇 6-22 XY 轴电缆支架的清扫 6-22 -1 1 OFF SERVO 3 2 9 7 SERVO ON 8 6 卸下交换台车 ( → P.3-2) 安装交换台车 ( → P.3-2) 在这里对 X 轴和 Y 轴的电缆 支架 的清扫步骤加以说明。 使用工具 : 棉纱布 所需时间 :1 0 分钟 将贴装头和 X 臂移动到不 会碰撞到机械挡板的位置 上
NPM-W2
EJM7DC-MB-06M-00
6-21-4
清扫吸嘴交换器的上面
6
●使吸嘴凸缘的接触面没有灰尘等。
●内部使用棉棒，表面使用棉纱布等清扫。
●确认吸嘴交换器上盖和吸嘴交换器上面的缝隙间是否
有灰尘等夹住。
吸嘴交换器
棉纱布
4
卸下支撑销用吸嘴
5
把Y轴往内推
每
5
6
0
小
时
保
养
定
期
检
查
NPM-W2
EJM7DC-MB-06M-00
维修保养篇
6-22

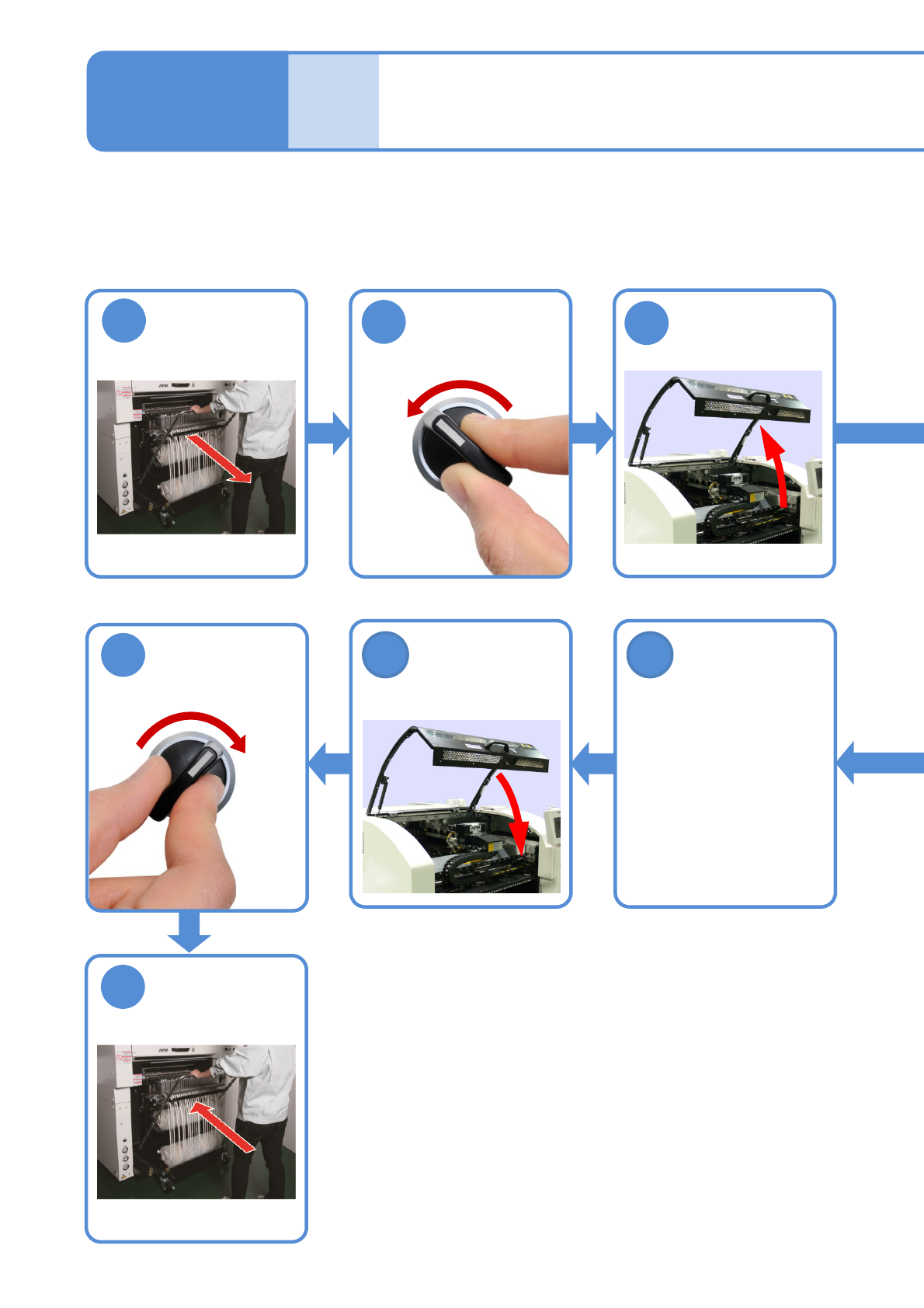

XY轴电缆支架的清扫
6-22-1
1
OFF
SERVO
3
2
9
7
SERVO
ON
8
6
卸下交换台车
(→P.3-2)
安装交换台车
(→P.3-2)
在这里对X轴和Y轴的电缆 支架的清扫步骤加以说明。
使用工具: 棉纱布
所需时间:10分钟
将贴装头和X臂移动到不
会碰撞到机械挡板的位置
上
NPM-W2
EJM7DC-MB-06M-00
6-22-2
每
5
6
0
小
时
保
养
定
期
检
查

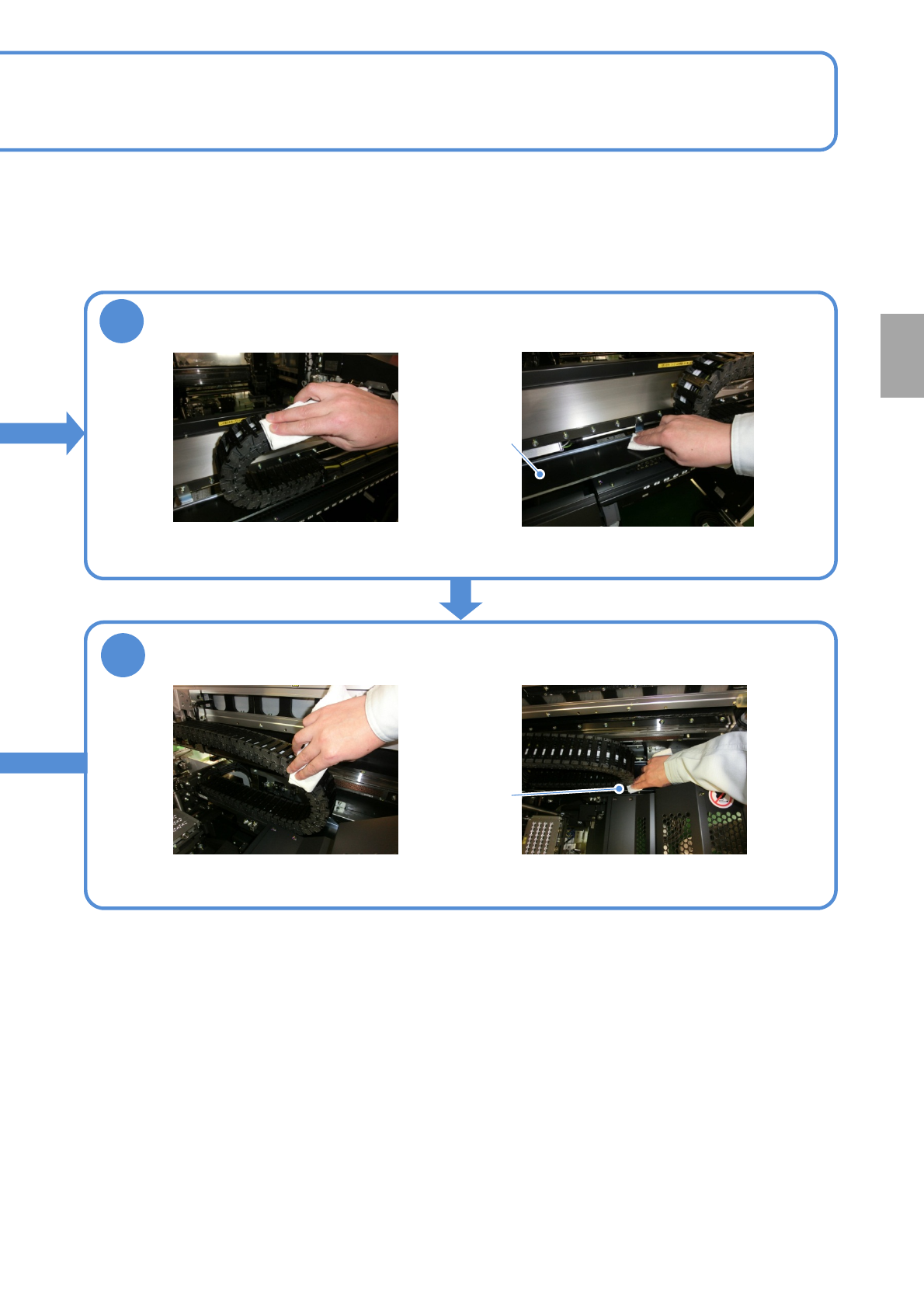

清扫X轴的电缆支架部
4
●向X方向移动贴装头，然后用棉纱布擦拭
干净电缆支架上的附着物。
●向左右拉动贴装头，然后用棉纱布擦拭干
净托架上的脏污。
5
清扫Y轴的电缆支架部
●向Y方向移动X轴，然后用棉纱布擦拭干净
电缆支架上的附着物。
●将X轴臂推到内侧，然后用棉纱布擦拭干
净托架上的脏污。
托架
托架
