N7201A617C00_0316 - 第291页
11 更换
NPM-W2 EJM7DC-MB-10M-00
加热器/热点偶的更换
(点胶头(选购件))
10-4
●加热器如果劣化的话，会无法控制吸嘴的温度，造成点胶不良。建议定期更换加热器。
加热器和热点偶已制成统一模块，请一起更换热点偶。
●有关元件的更换,请与本公司联络。
维修保养篇
10-4
11 更换
NPM-W2 EJM7DC-MB-11M-00
使用工具:扭矩扳手 (N510050388AA)、长钻头 (六角对边5 mm、N510046662AA) 、六角扳手(2.5 mm)
所需时间:10分钟
●检查头的更换作业，请咨询敝公司的服务部门。
1
11-1-1

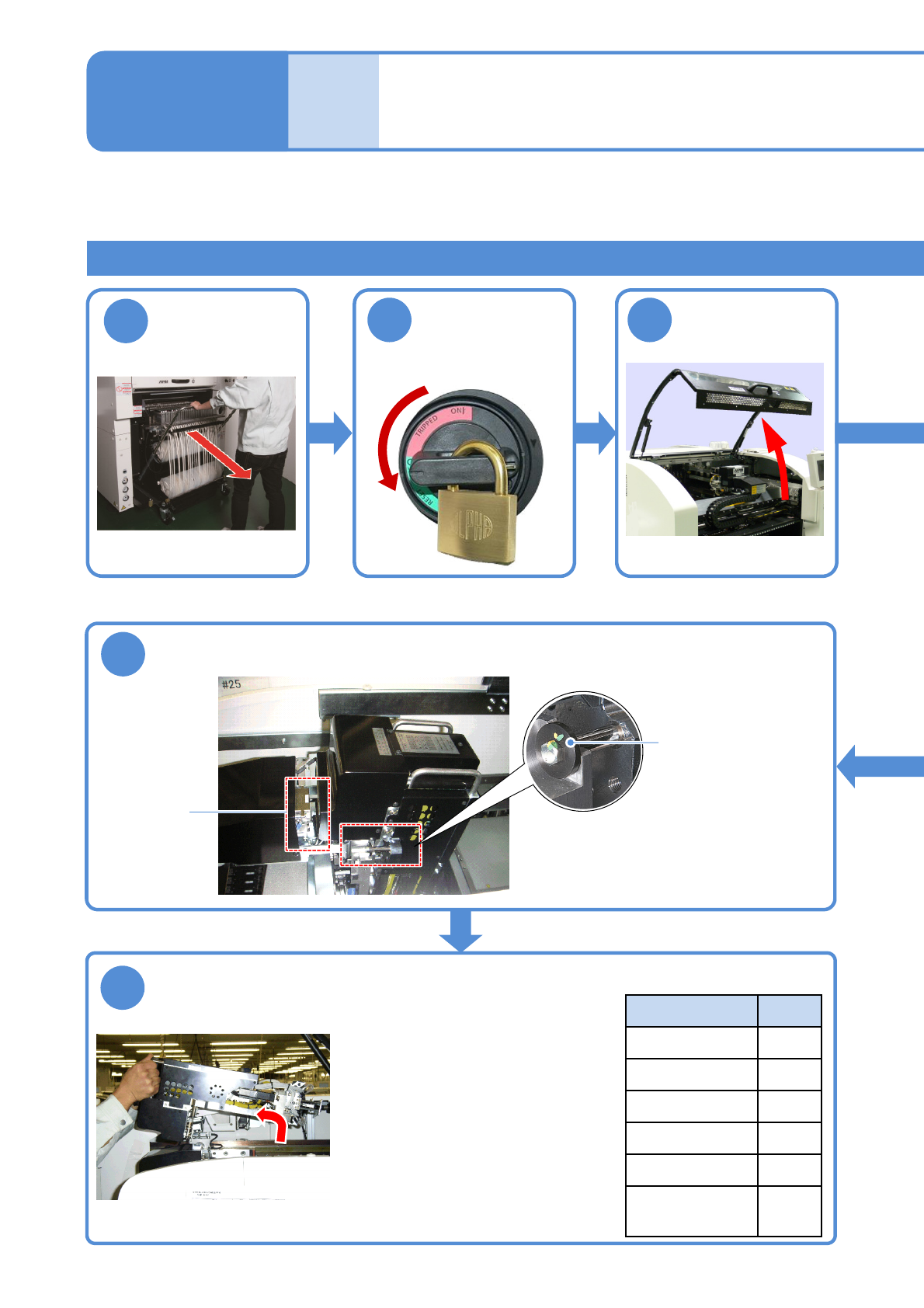

卸下贴装头
●握住贴装头上部的把手往上取出，
注意避免碰触到安全盖。
●卸下的贴装头请保管在贴装头架等。
种类 重量
轻量16吸嘴贴装头
6.3 kg
12吸嘴贴装头
7.6 kg
8吸嘴贴装头
8.3 kg
3吸嘴贴装头
8.6 kg
点胶头
7.5 kg
无贴装头
附件
1.5 kg
■各种贴装头的重量
2
贴装头的拆卸
确认连接器
是否已卸下
●把贴装头上部往里推，在倾斜状态下操
作。
●贴装头挡块部 (左右2块) 是可以防止贴装
头落入设备内部的构造。
卸下连接器
贴装头挡块
OFF
主电源开关置于
OFF，上锁
3
卸下交换台车
(→P.3-2)
6
5
维修保养篇
11-1
贴装头和吸嘴交换器的更换 1
