NPM-W 2 EJM7DC-MB-11M-0 0 所需时间 :10 分钟 ( 只包括贴装头 的安装时间 ) 贴装头的安装 1 2 5 拧紧螺栓固定贴装头 ●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓拧紧。 ●拧紧扭矩规格值 :9.8 ± 0.5 N·m 1 4 11 - 1 -3 贴装头右下部 贴装头右上部 贴装头左上部 OFF 扭矩扳手 长钻头 贴装头左下部 维修保养篇 11 - 1 1 3 4 2 贴装头和吸嘴交换器的更换 …
NPM-W2 EJM7DC-MB-11M-00

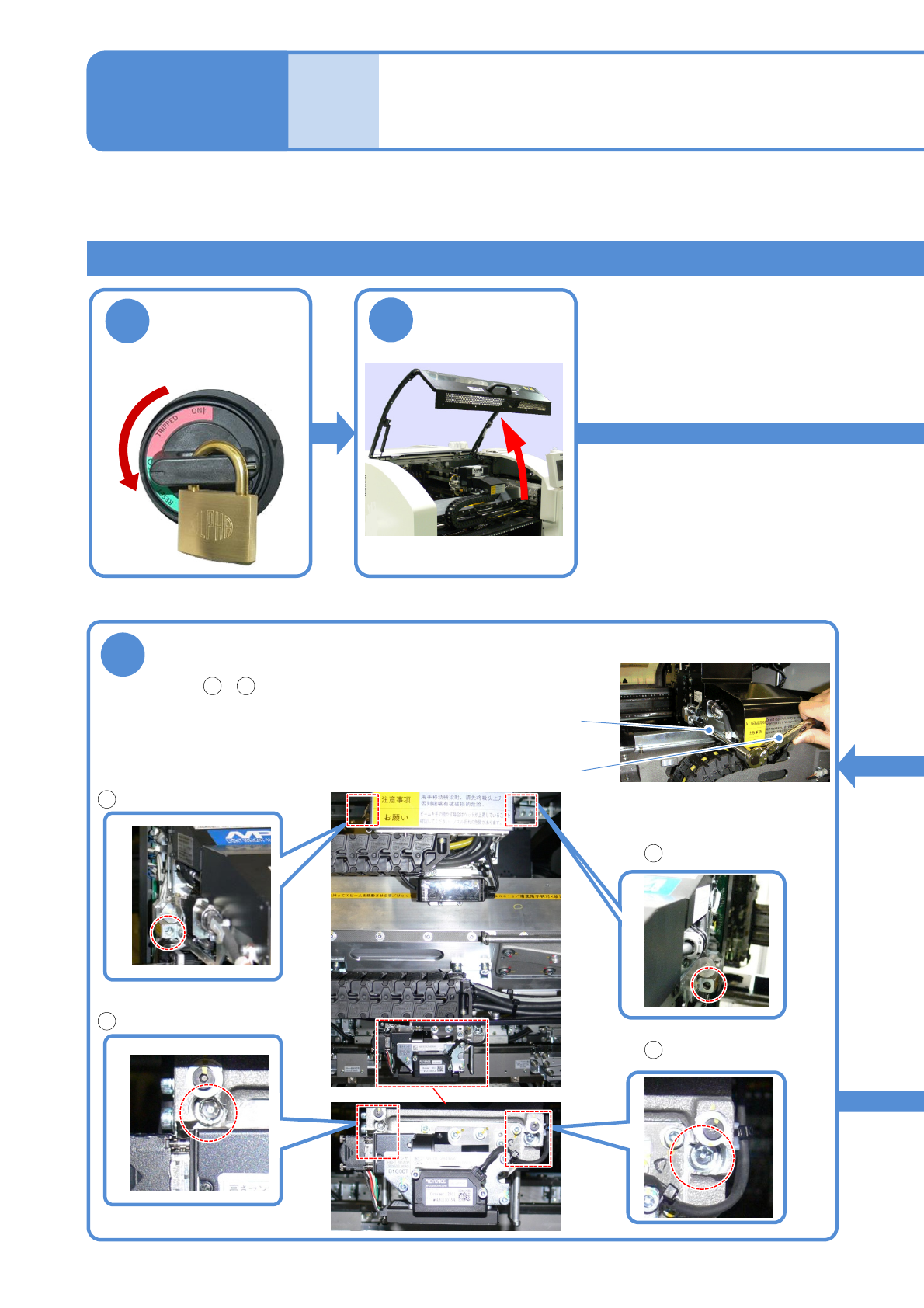

●按照 ~ 的顺序卸下螺栓(4个)。
1 4
●安装面如果紧密贴合，右上的螺栓将无法完全拔出螺丝部分，请把贴装单元滑动到内侧，确认螺
栓的螺丝部是否完全拔出。
11-1-2
4
卸下贴装头的固定螺栓
注意
更换贴装头时，请客户准备可以暂时放置贴装头的更换
作业台(高度0.9 m ～1.2 m)。
※卸下的贴装头请用贴装头架或贴装头收纳箱保管。
●贴装头收纳箱
型号:N610128856AA
●贴装头架(选购件)
型号:N610124224AA
贴装头右下部
贴装头右上部
贴装头左上部
注意
搬运贴装头时，请注意操作
(如果贴装头掉落，可能受伤或者腰痛)
更
换
贴装头左下部
1
3
4
2

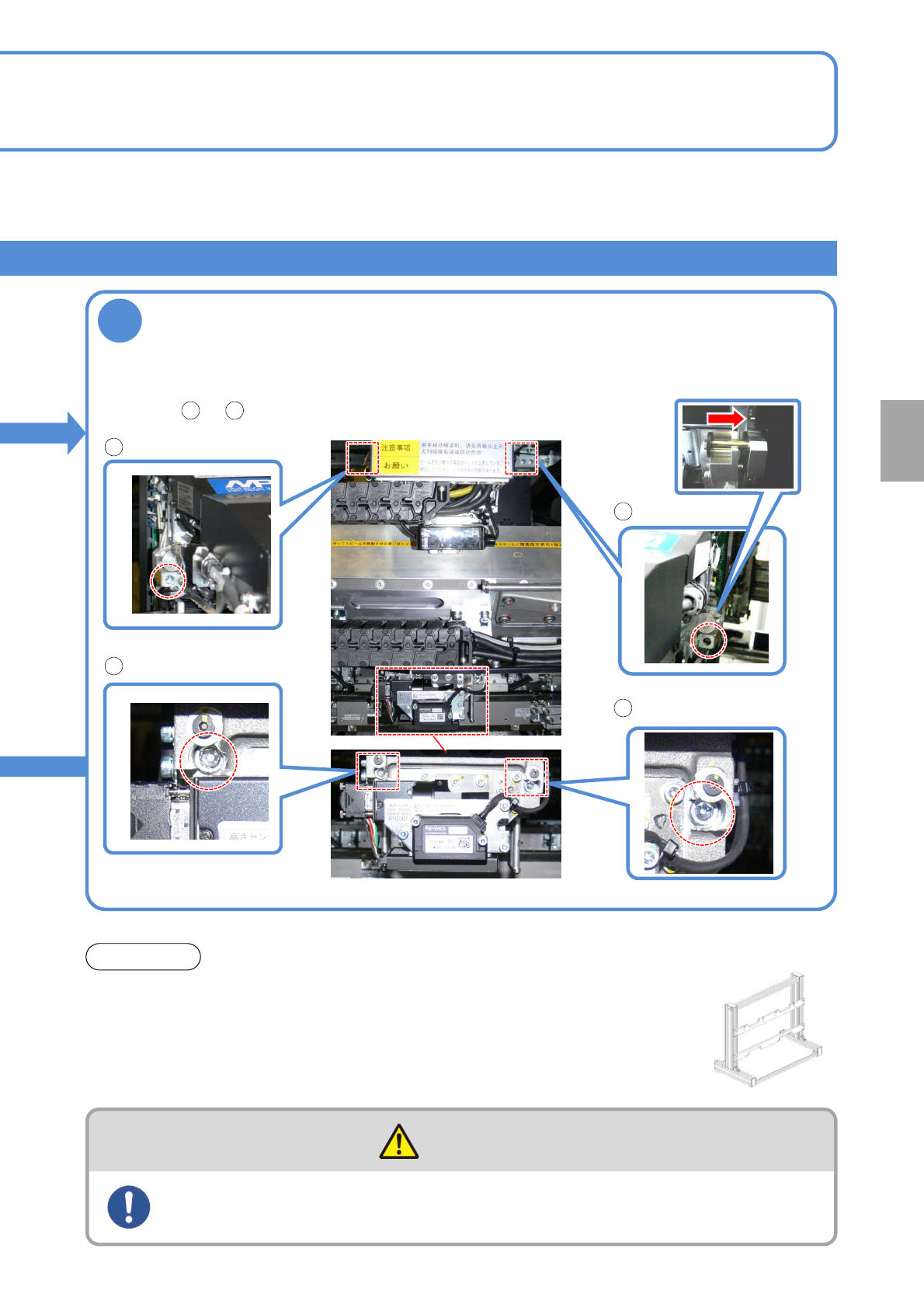

NPM-W2 EJM7DC-MB-11M-00
所需时间:10分钟(只包括贴装头的安装时间)
贴装头的安装
1
2
5
拧紧螺栓固定贴装头
●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓拧紧。
●拧紧扭矩规格值:9.8 ±0.5 N·m
1 4
11-1-3
贴装头右下部
贴装头右上部
贴装头左上部
OFF
扭矩扳手
长钻头
贴装头左下部
维修保养篇
11-1
1
3
4
2
贴装头和吸嘴交换器的更换 2

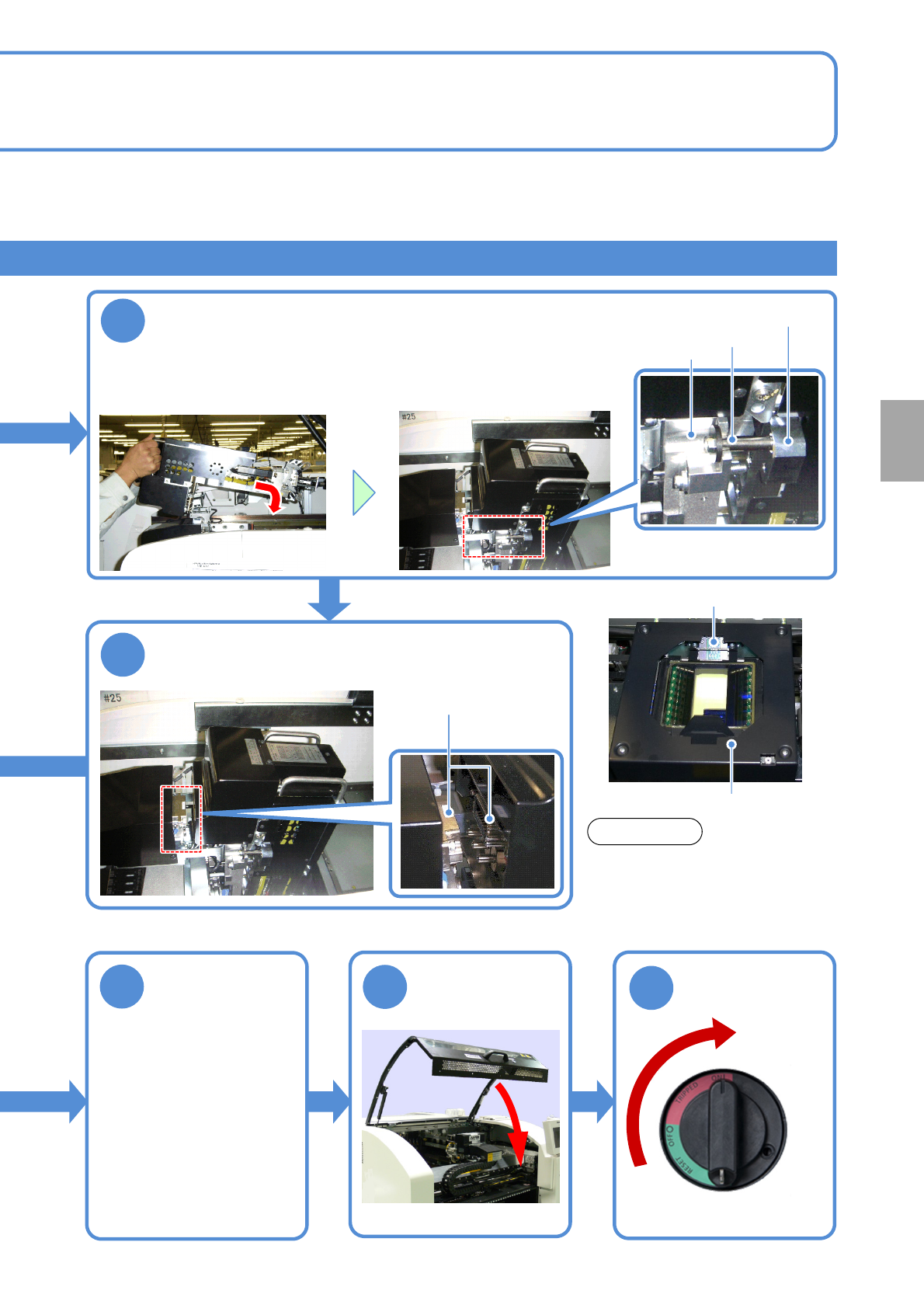

NPM-W2 EJM7DC-MB-11M-00
4
拉出贴装头，插入连接器
连接器
11-1-4
6
7
注意
通过8吸嘴贴装头或者3吸嘴贴装
贴装BGA、CSP时，请确认在多
功能识别照相机单元上是否安装
了侧面照明。
侧面照明
多功能识别照相机单元
贴装头板
●贴装头挡块:左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
3
安装贴装头
解锁
ON
更
换
8
更换吸嘴交换器
●更换成与所安装贴装头相
应的吸嘴交换器。
●使用点胶头时，更换成试
点胶单元。
●在使用检查头的情形下，
更换校正治具。
