NPM-W 2 EJM7DC-MB-11M-00 更 换 11 - 2 设备上只搭载工作头 1 轴或者是两轴都没有搭 载工作头的话，可以使用跳过基板 传送的功能。有关无工作头附 件的安装方法可以参照确认贴装头和吸嘴交换器 ( → P.11-1) 维修保养篇 11 - 2 2 设置交换台车 无工作头对应 ●如果不设置，无法运作。 1 没有搭载工作头的轴，要安装上无工作头附件 无工作头 附件 ■使用时的设备条件 ● 如果 不设置，无法运作。…
NPM-W2 EJM7DC-MB-11M-00
11-1-7
旧型贴装头的安装(固定螺栓的拆卸)
在NPM-W2上安装旧型贴装头时，执行“贴装头的安装” (→P.11-1-3)的步骤3之前，需要先拆卸下不使用的
固定螺栓，并执行固定到设备内保管位置上的作业。在下边对这项作业的内容加以说明。
使用工具: 六角扳手(5 mm、2.5 mm) 所要时间:3分钟
1
将贴装头移动到可看见螺栓的位置
(对准贴装头与多功能识别照相机的中心)
贴装头左下部
2
拆卸下固定螺栓
固定螺栓
3
维修保养篇
11-1
●拆卸下上侧的螺栓。 ●拆卸下下侧的螺栓。
●将上侧的螺栓安装到原来
位置上。
贴装头和吸嘴交换器的更换 4
■拆卸下旧型的贴装头后安装当前贴装头时
●需要进行从保管位置拆卸下固定螺栓后恢复到
原来位置的作业。拆卸下旧型贴装头后，请参
考本页所记载的拆卸固定螺栓的作业步骤，并
按照相反的步骤将固定螺栓恢复到原来位置。
保管好拆卸下的固定螺栓
NPM-W2 EJM7DC-MB-11M-00
更
换
11-2

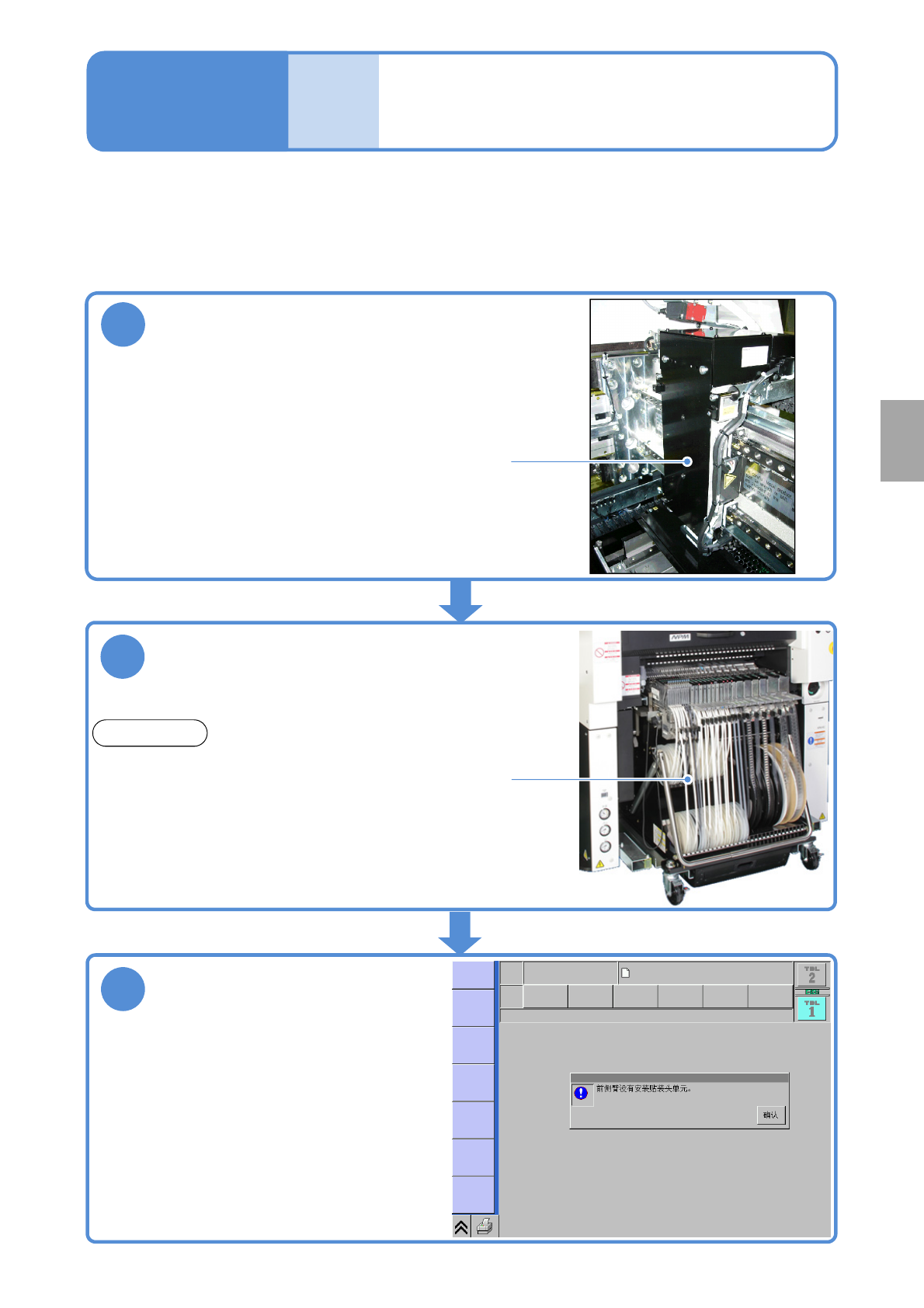

设备上只搭载工作头1轴或者是两轴都没有搭载工作头的话，可以使用跳过基板传送的功能。有关无工作头附
件的安装方法可以参照确认贴装头和吸嘴交换器(→P.11-1)
维修保养篇
11-2
2
设置交换台车
无工作头对应
●如果不设置，无法运作。
1
没有搭载工作头的轴，要安装上无工作头附件
无工作头
附件
■使用时的设备条件
● 如果不设置，无法运作。
3
把电源置于ON
●打开电源时，请确认是否显示出右边的画面。
(画面是前侧贴装头时的画面)
交换台车
参考
不交换台车的话，也可以用安全盖 (选购件)来代
替对应。
NPM-W2 EJM7DC-MB-11M-00
模式的
切换
11-3-1-1
切换到单轨模式
1
1
3
+
(基板支撑块上升，并转为能够取下的
状态)
(将显示取下支撑销单元的信息)
4
8
卸下交换台车
确认提示
2
3
+
(→P.3-2)
2
确认提示
6
5
伺服开关OFF
打开安全盖
7
9
在多功能识别照相机上面蒙上棉纱布
●防止作业中杂物混入照相机透镜内
卸下基板支撑销
●请注意不要将灰尘落下及碰撞多功能
识别照相机 (LED照明上)。
维修保养篇
11-3-1
10
当设备为双传送带规格时，切换模式不仅能能作为单轨传送带而使用，而且还能作为双轨传送带而使用。
●请按照下述步骤进行切换。在这里，对从双轨道模式切换到单轨道模式的方法进行说明。从单轨道模式切换
到双轨道模式的方法也与此相同。
把料架工作台盖往内推
更换基板支撑块
(→P.5-3-2)
