卸下皮带
皮带
可动侧
固定侧
■单轨传送带:8条
■双轨传送带: 各轨道上8条
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
●往外拔，将其卸下。
●废弃时，使用钳子等切断后卸
下。
顺序
9
12-1-2
NPM-W2 EJM7DC-MB-12M-00
12-1-3
■单轨传送带:8条
■双轨传送带: 各轨道上6条

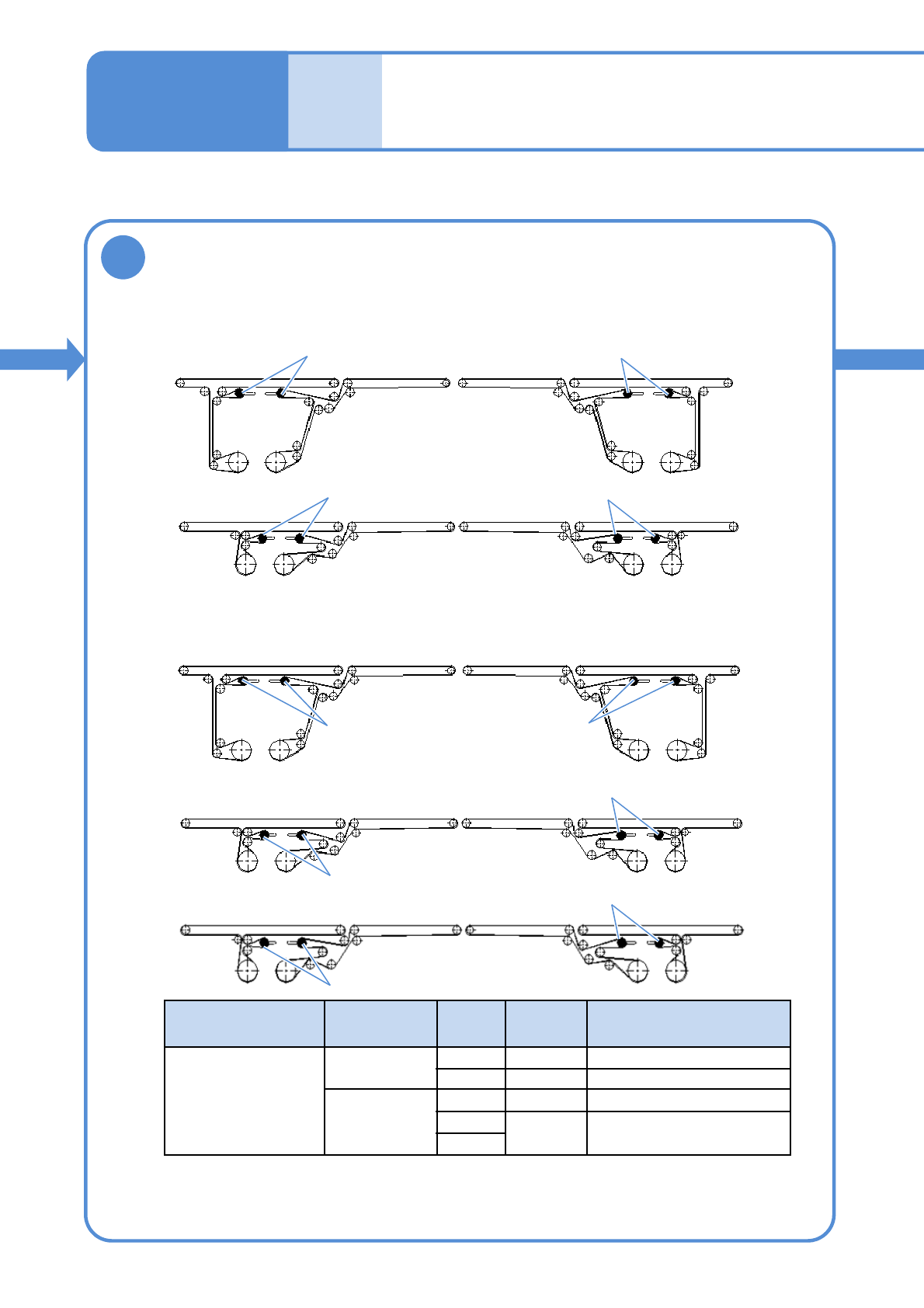

换上新皮带
●事先拧松张力滑轮的螺丝。(各4个)
张力滑轮
●事先拧松张力滑轮的螺丝。(各3个)
9
●有关皮带的正面、反面
正面: 无印文字 反面裏面: 有印文字
●安装皮带时，使皮带正面为基板传送面。
A
B
C
D-1
D-2
A
B
C
固定轨道：4条
可动轨道：4条
张力滑轮
张力滑轮
张力滑轮
A
B
A
B
C
D-1
D-2
C
C
D-2
D-1
C
轨道1侧、轨道2侧固定轨道：8条
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
类型 使用部位
编号
皮带长度
[mm]
型号
单轨传送带
双轨传送带
相同
固定轨道
A 927 N510063692AA
B
1314.5 N510060975AA
可动轨道
C
727.5 N510060980AA
D-1
1174.5 N510060976AA
D-2
基板传送带的
传送皮带的更换 2
维修保养篇
12-1
轨道1侧可动轨道:4条 (P.12-1-4的箭头图E)
轨道2侧可动轨道:4条 (P.12-1-4的箭头图F)
NPM-W2 EJM7DC-MB-12M-00
12-1-4
10
调整皮带张力
(→ P.6-5)
13
安装交换台车
(→P.3-2)
14
15
确认基板传送
11
解锁
ON
(→『操作篇』 P.2-5-5)
E
F
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
12
安装料架工作台盖
(→P.3-3)

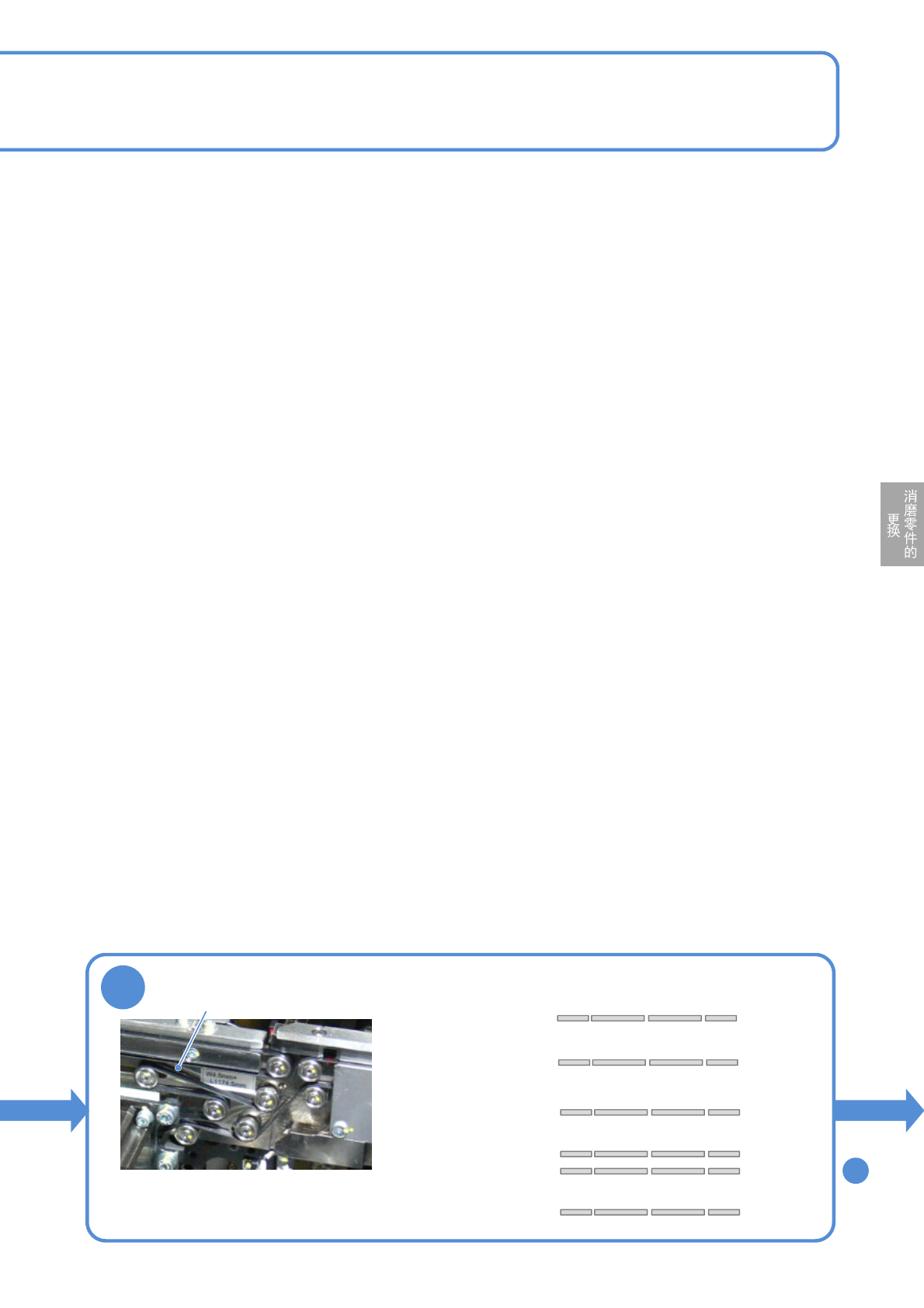

●5个螺丝
●步骤⑨ 基板传送带可动轨的箭头图
安装夹具
●小心防止螺丝脱落
