NPM-W 2 EJM7DC-MB-12M-00 12-2 -2 换上新皮带 类型 皮带长度 [mm] 型号 固定轨道 1602 N510064634AA 可动轨道 1394 MTMK00 0184AA 张力滑轮 顺序 9 8 ●事先拧松张力滑轮的螺丝。 ( 各 2 个 ) 张力滑轮 ●有关皮带的正面、反面 正面 : 无印文字 反面裏面 : 有印文字 ●安装皮带时，使皮带正面为基板传 送面。 固定轨道 可动轨道 ■单轨传送带 ( 各 1…
NPM-W2 EJM7DC-MB-12M-00
延长传送带 (选购件) 的
传送皮带的更换 1
12-2-1
1
卸下交换台车
(→P.3-2)
2
传送带宽度需要
150 mm(为了更
有利于操作)
前侧
当在下游工序上存在延长传送带时的更换方法，在这里通过前侧的作业进行说明。
使用工具:六角扳手(2 mm) 所需时间:30~60分钟
●前基准时请在前侧操作，后基准时请卸下托盘供料器后，在后侧操作。(→P.14-8)
维修保养篇
12-2
4
3
主电源开关置于
OFF，上锁
OFF
45
前侧
6
7
可动侧
固定侧
■单轨传送带:2条
■双轨传送带:4条(各轨道上1条)
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
皮带
卸下料架工作台盖
(→P.3-3)
卸下皮带
●往外拔，将其卸下。
●废弃时，使用钳子等切断后卸下。
把X轴往内推
(→『操作篇』 P.2-5-4)
NPM-W2 EJM7DC-MB-12M-00
12-2-2

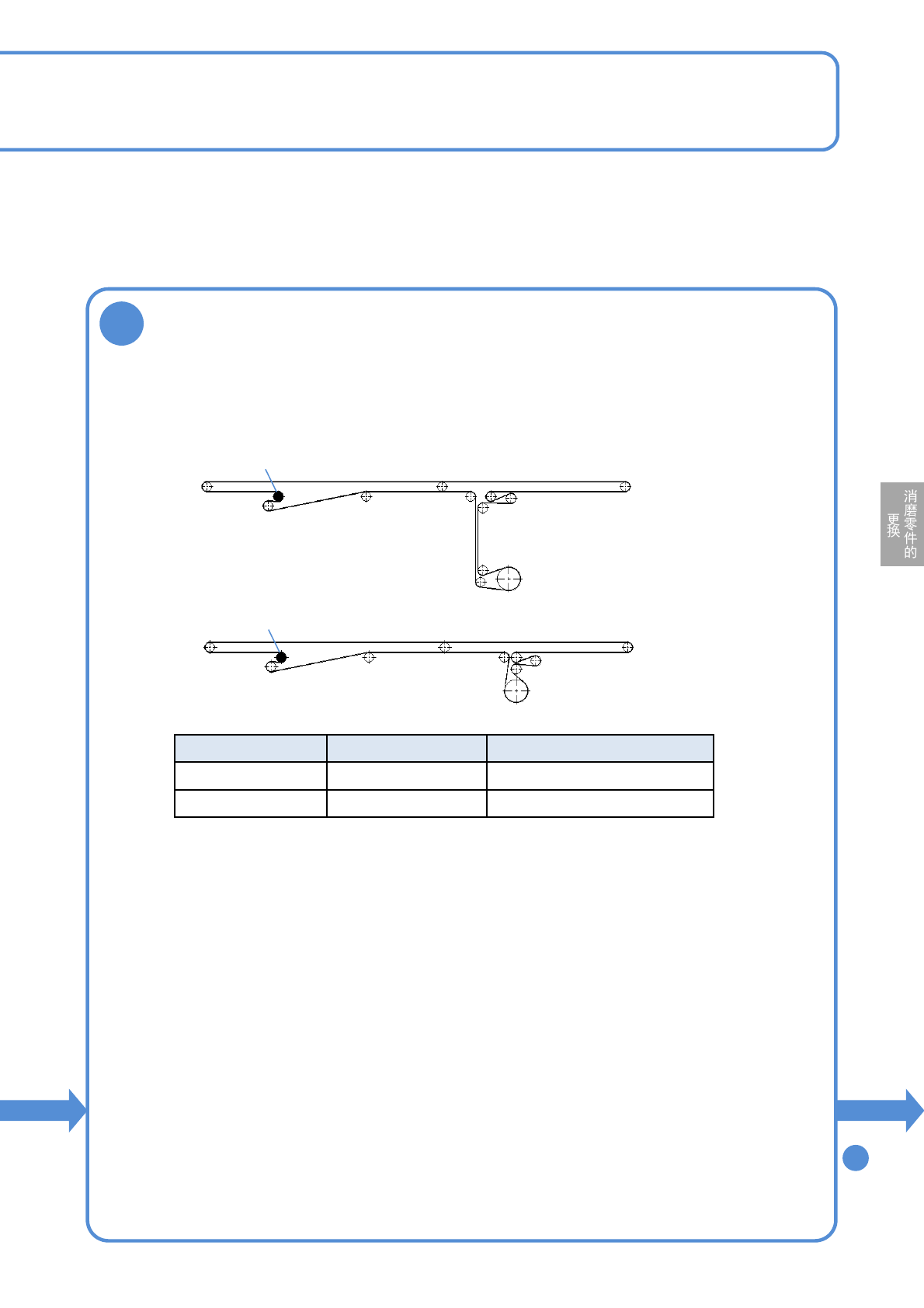

换上新皮带
类型
皮带长度 [mm]
型号
固定轨道
1602 N510064634AA
可动轨道
1394 MTMK000184AA
张力滑轮
顺序
9
8
●事先拧松张力滑轮的螺丝。(各2个)
张力滑轮
●有关皮带的正面、反面
正面: 无印文字
反面裏面: 有印文字
●安装皮带时，使皮带正面为基板传送面。
固定轨道
可动轨道
■单轨传送带(各1条)、双轨传送带(各2条)
NPM-W2 EJM7DC-MB-12M-00
12-2-3
延长传送带 (选购件) 的
传送皮带的更换 2
9
调整皮带张力
(→P.6-5)
10
安装料架工作台盖
(→P.3-3)
11
安装交换台车
(→P.3-2)
12
13
确认基板传送
维修保养篇
12-2
解锁
ON
(→『操作篇』 P.5-2-8)
