NPM-W 2 EJM7DC-MB-12M-00 12-3 -4 CPU 板的蓄电池 ●在通常的使用规格下，寿命在 40 年以上，但是如 果在使用期间内发生电压降低的现 象时，请与敝公司联络。
NPM-W2 EJM7DC-MB-12M-00
12-3-3
蓄电池的更换 2
维修保养篇
12-3

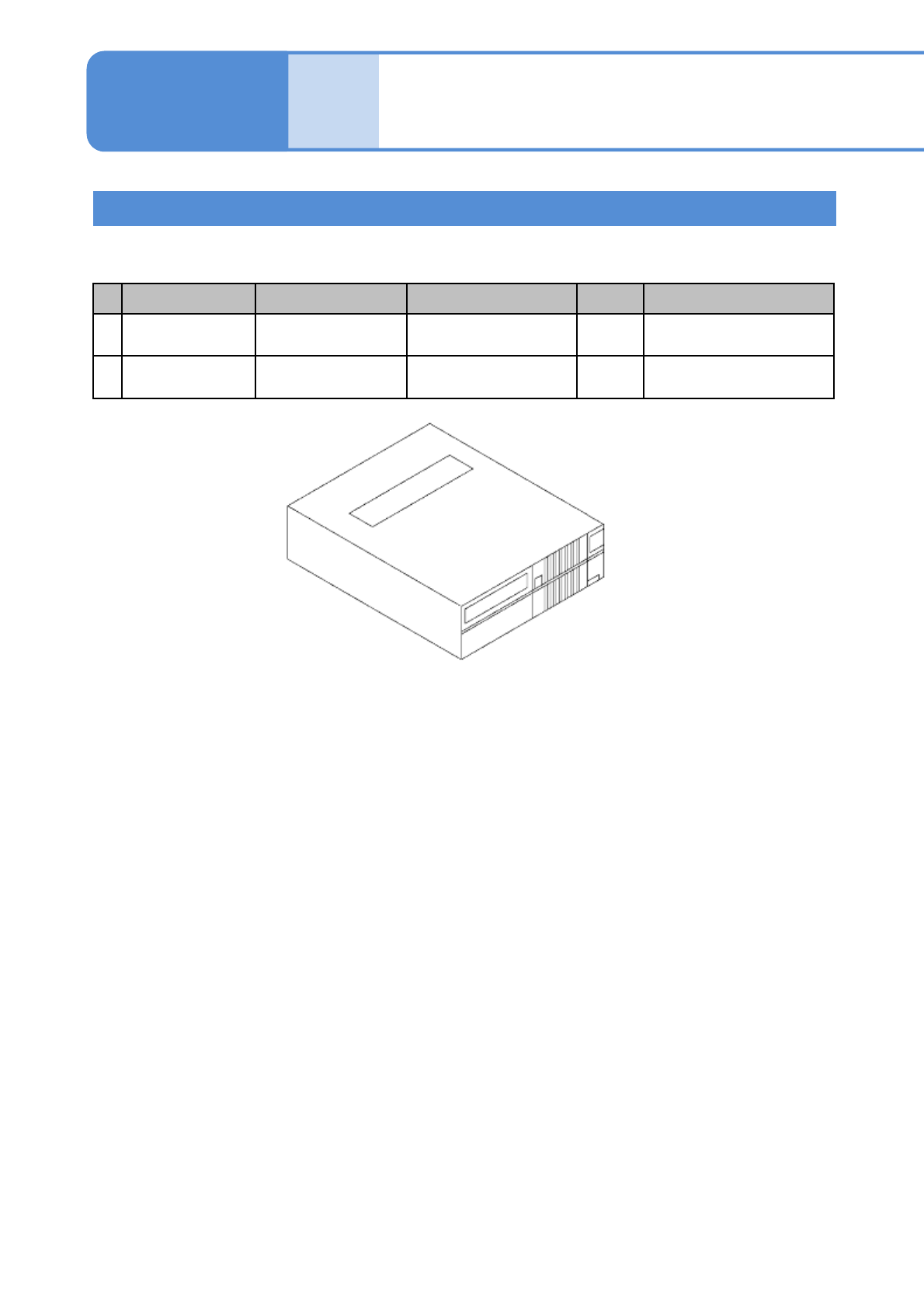

No.
设置部位 型号(蓄电池) 型式(蓄电池) 使用寿命 电压降低时
1
FA电脑：
日历蓄电池
——
10年
在显示器上显示警告
2
FA电脑：
UPS蓄电池
N510069573AA FC-BP003
3年
在显示器上显示警告
■LNB
蓄电池的设置部位和一览 2
NPM-W2 EJM7DC-MB-12M-00
12-3-4
CPU板的蓄电池
●在通常的使用规格下，寿命在40年以上，但是如果在使用期间内发生电压降低的现象时，请与敝公司联络。
NPM-W2 EJM7DC-MB-12M-00
卸下交换台车
(→P.3-2)
NCIO板的蓄电池更换
蓄电池的更换 3
7
使用工具:十字螺丝刀、六角扳手(4 mm) 所需时间:30分钟
●请在2小时内完成作业。
●把NCIO板插入，往内侧提起上下
杆并固定。
●连接电缆。
●螺丝(2个)的
拧紧扭矩:240 ±20 cN·m
6
更换新的蓄电池
安装NCIO板
蓄电池
■连接断面图
3
●7个螺丝
1
12-3-5
卸下安全盖
8
●7个螺丝
安装安全盖
2
主电源开关置于
OFF，上锁
OFF
维修保养篇
12-3
●更换的蓄电池使用
N610156136AA同等品。
●请使用捆扎线 (宽度2.5 mm
以下阻燃级别UL94V-0、2处) ，
把蓄电池固定在板。
●连接蓄电池的连接器。
前侧
●捆扎时捆扎线的捆扎部，请勿超出蓄电池。
●捆扎后，多余部分用钳子剪断。
捆扎线 NCIO板
蓄电池
捆扎部
