NPM-W2 EJM7DC-MB-12M-00
12-3-8
检查BOX FA电脑的日历蓄电池的更换
●日历蓄电池的更换是属于BIOS设定的专门工作，所以请一定和本公司服务担当联络。

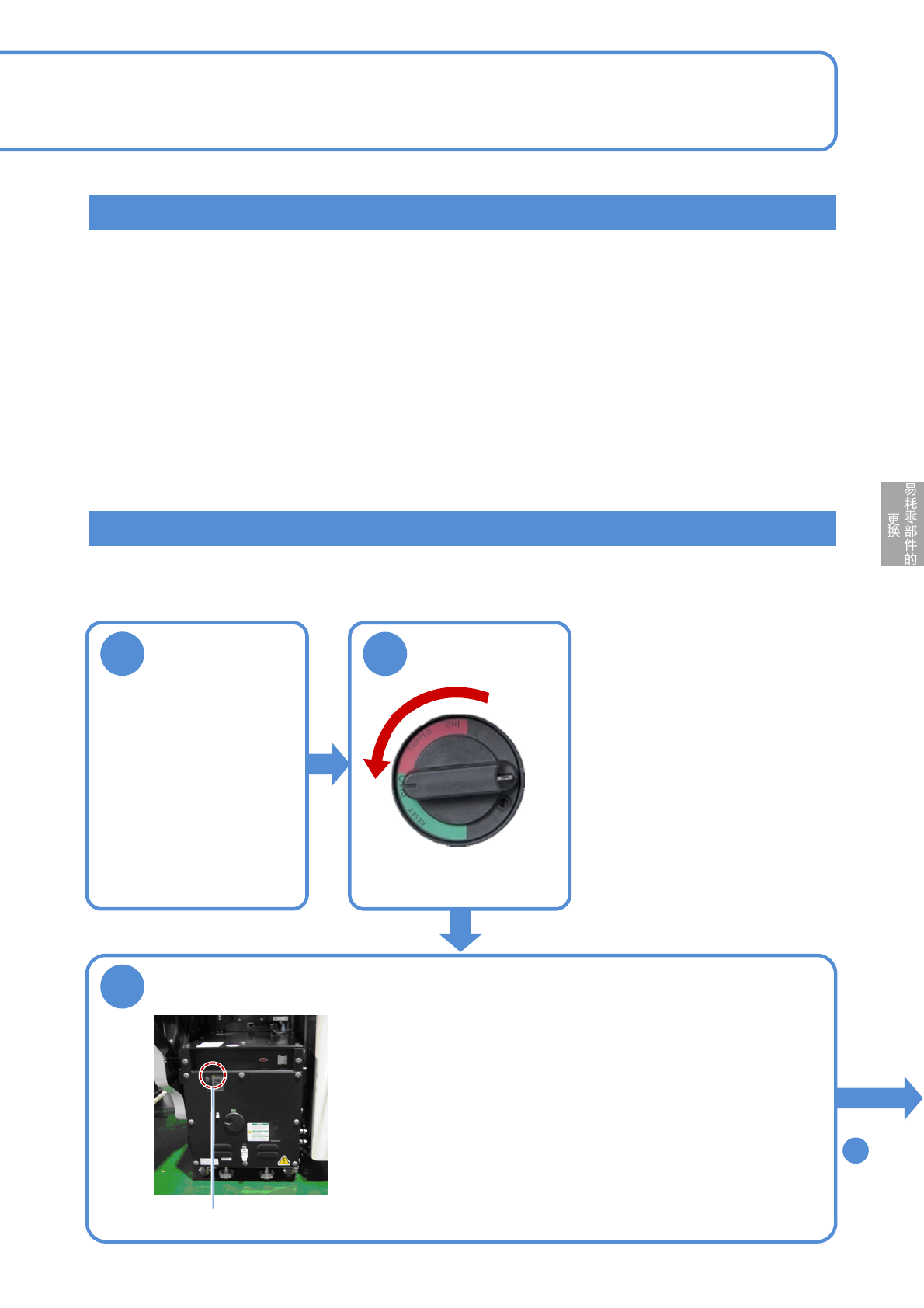

检查BOX FA电脑的UPS蓄电池的更换
●超过蓄电池的寿命继续使用，会导致在停电时，丢失生产信息，或者是容易造成硬盘的损坏。
2
1
关闭检查BOX的
电源
3
确认UPS是否停止
●请确认检查BOX内的FA电脑的UPS是否停止。
●请确认FA电脑的电源等是否灭灯。
如果灯还亮着的话，关闭设备主体的电源，经过大约1分钟左
右，UPS就会停止，灯也会灭掉。
电源等
顺序
4
OFF
NPM-W2 EJM7DC-MB-12M-00
12-3-9
4

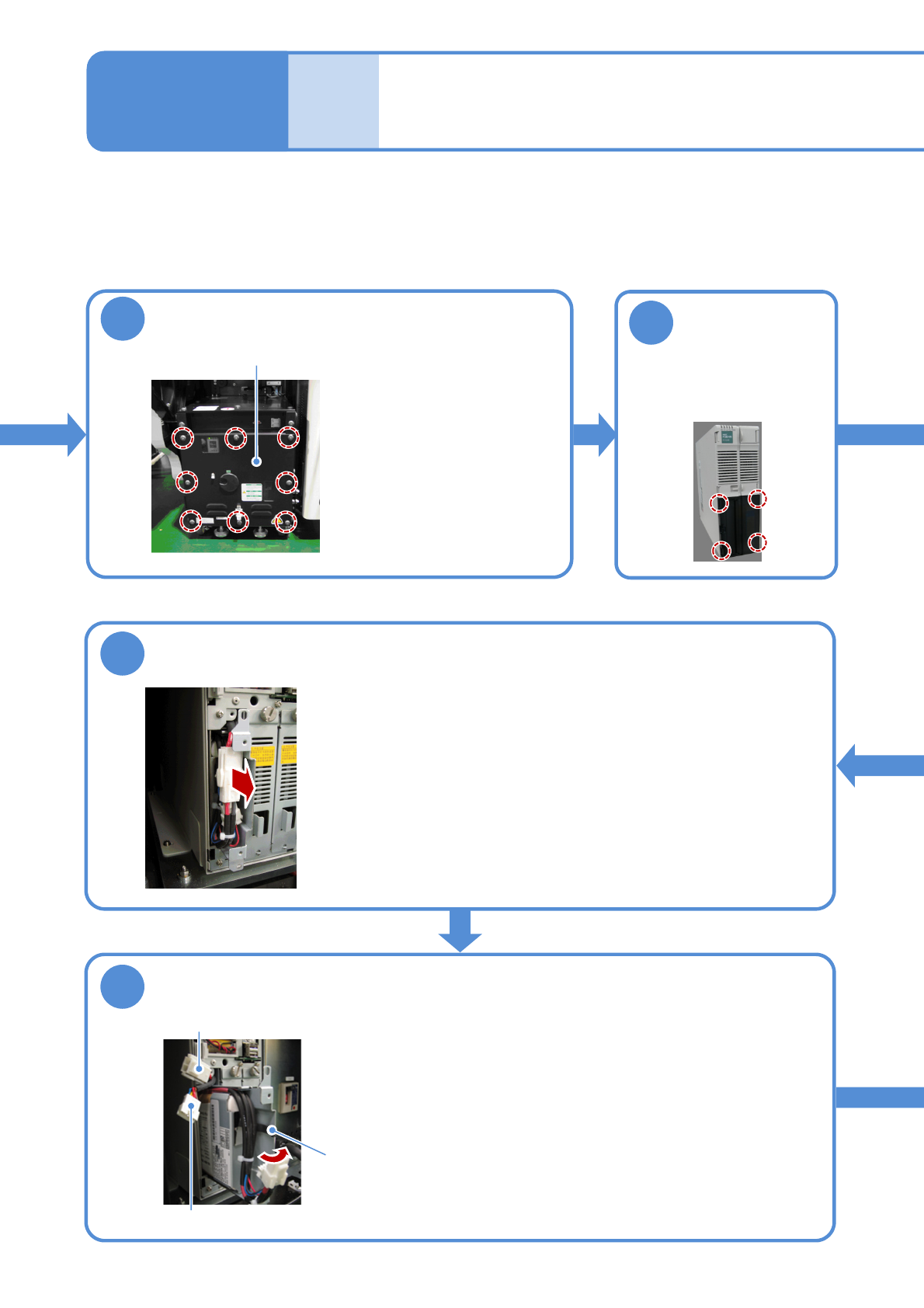

卸下检查BOX的前侧盖子
●使用六角扳手，打开检查
BOX的前侧盖。
前侧盖是被8个螺丝固定。
前侧盖
卸下FA电脑的盖
子
5
●盖子是通过4个按钮(盖
子内部)固定的。
10
拉出UPS蓄电池
●把蓄电池从机器本体内拉出大约30mm。
●为了避免内部电缆的损伤，请不要拉出过多。同时还要注意不要夹
到内部电缆。
电缆(连接器)
电线标签
信号电缆(连接器)
11
拆下UPS蓄电池的连接器
●打开压在连接器上的电线标签。
●拉出连接在蓄电池上的电缆和信号电缆，然后压住连接器的固定部
拔出连接器。
蓄电池的更换 5
维修保养篇
12-3
NPM-W2 EJM7DC-MB-12M-00
12-3-10
6

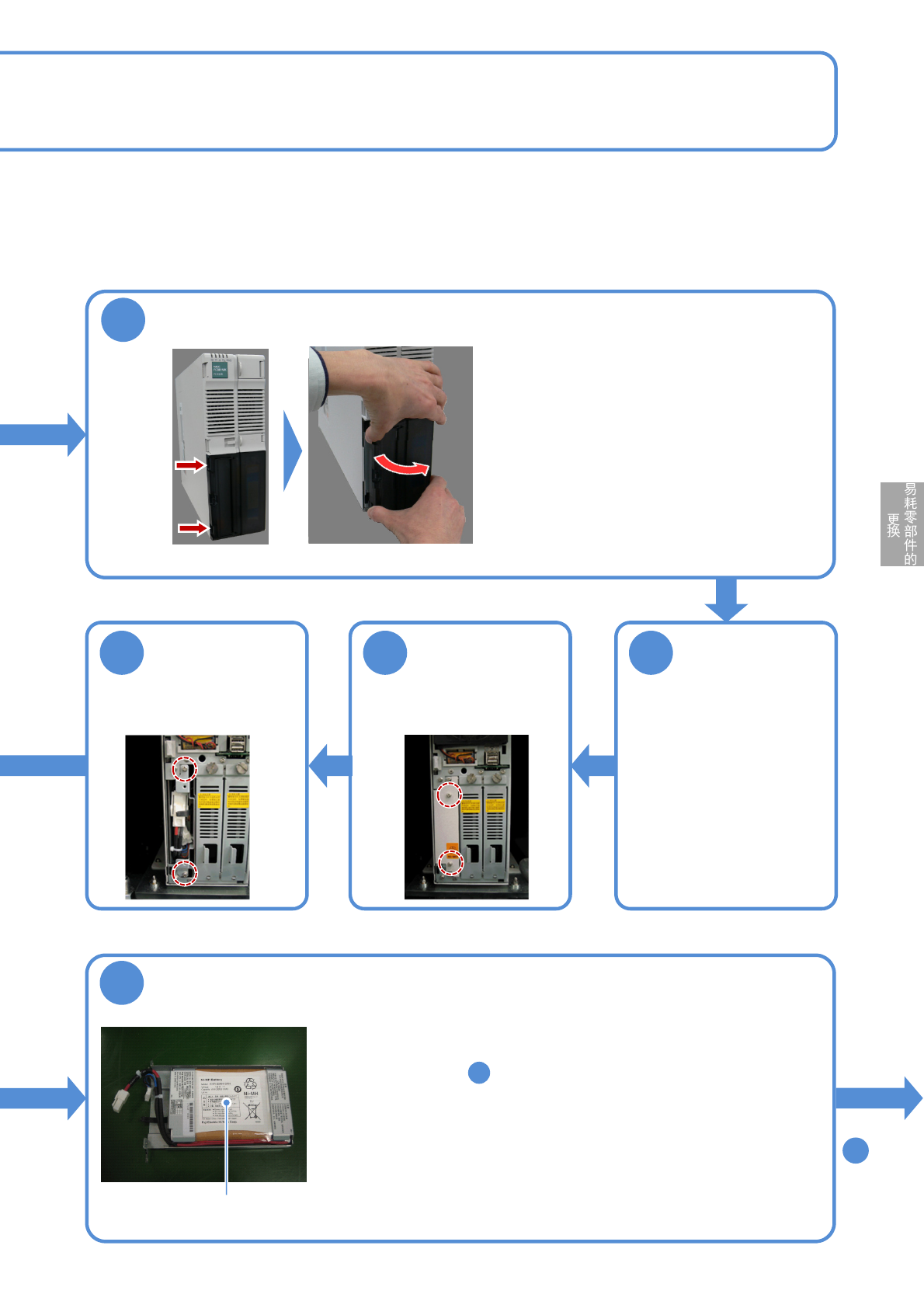

拆下盖子
从FA电脑上卸下
盖子
7
●盖子从左侧分离的话，向
左滑动，卸掉右边的按钮，
把盖子从FA电脑本体上
拆下来。
拆下UPS蓄电池
的盖子
8
●拧松固定着盖子的螺丝。
卸下UPS蓄电池
9
●拧松固定着蓄电池的螺丝。
12
更换UPS蓄电池
●拉出蓄电池，然后拔出来。
●更换的蓄电池请使用N510069573AA 。
●新的蓄电池按照 的顺序推到原来拉出来的位置，然后连接电缆和
信号电缆。
●电缆在外侧，信号电缆在内侧，放在蓄电池的金属板上。
●用电线标签压住电源连接器和信号连接器，把蓄电池推入FA电脑本
体的内部。
●请注意不要夹到电缆。
顺序
13
UPS蓄电池
10
●向右按住盖子左侧按钮的同时往外拉。
●请注意不要施加过大压力，否则可能会导致
破损。
