NPM-W 2 EJM7DC-MB-12M-00 12-6 -2 5 按下把手，抽出附带空气过滤器芯的接头 用棉棒清扫过滤器内部 ●不要使用气枪。 棉棒 4 ●将贴装头移动到易于进行作业的地 方。 ● 16 处 ●注意防止空气过滤器芯的掉落。 ●请不要在握住贴装头照相机的情形 下进 行作业。 1 2 接头 把手
NPM-W2 EJM7DC-MB-12M-00
维修保养篇
12-6
贴装头(轻量16吸嘴)的
空气过滤器芯的更换 1
在这里，对贴装头 ( 轻量16吸嘴 ) 的空气过滤器芯的更换方法进行说明。
使用工具：无需 所需时间：15分钟( 1台贴装头 ) 寿命 (参考 )：6000 [h]
3
OFF
SERVO
●后侧时，
1
ENABLING
2
卸下交换台车
(→P.3-2)
12-6-1
8
7
6
更换空气过滤器芯
空气过滤器芯
接口 O环
●空气过滤器芯型号:
N510059928AA
●请确认O环没有发生劣化。
当发生劣化时，请更换。
●O环型号:
N510059867AA
1
2
接口把手
按下把手，插进附
带空气过滤器芯的
接头
●16处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头相机
的情形下进行作业。
●在更换空气过滤器芯时，请小心
操作。(→P.12-6-3)
9
SERVO
ON
8
安装交换台车
(→P.3-2)
NPM-W2 EJM7DC-MB-12M-00
12-6-2
5

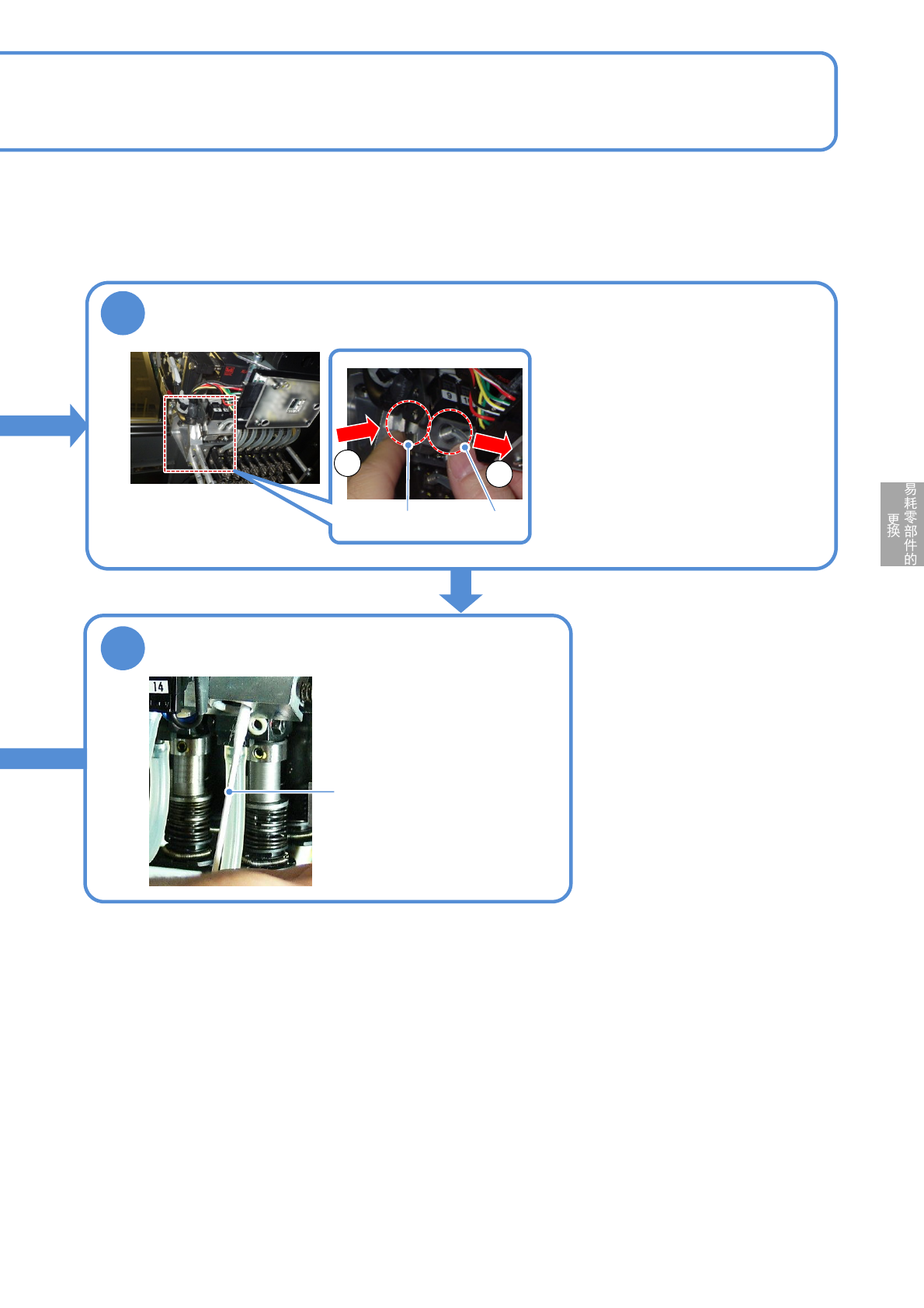

按下把手，抽出附带空气过滤器芯的接头
用棉棒清扫过滤器内部
●不要使用气枪。
棉棒
4
●将贴装头移动到易于进行作业的地方。
●16处
●注意防止空气过滤器芯的掉落。
●请不要在握住贴装头照相机的情形下进
行作业。
1
2
接头把手
NPM-W2 EJM7DC-MB-12M-00
维修保养篇
12-6
贴装头(轻量16吸嘴)的
空气过滤器芯的更换 2
12-6-3
空气过滤器芯的操作注意事项
■关于空气过滤器的安装
在操作空气过滤器芯时，请仔细确认以下内容并正确使用。
●请勿抓取空气过滤器芯的两端。否则有可能会导
致空气过滤器芯发生变形，并导致过滤器无法充
分挥发能力。
接头(盖)的安装部位外形大于空气过滤器芯的内径，因此
在贴紧面的1～2 mm部位上，空气过滤器芯会产生浮起，
但是这对性能不会造成问题。
■关于空气过滤器的使用
●请不要使用用过的空气过滤器芯。否则会导致产品破损、动作不良等故障。
●即使是新的空气过滤器芯，只要安装到接头(盖)上就属于已经用过的而不能再次使用。请不要使用用过的空
气过滤器芯。
●在安装时，请使空气过滤器芯确实贴紧接头(盖)。同时，请小心操作以防过滤器芯破损。
接头(盖)
在这里，以轻量16吸嘴贴装头为例进行说明，16、12、8、2、3吸嘴贴装头的空气过滤器芯也相同。
●请如下图所示抓取新的空气过滤器芯后安
装到接头(盖)上。
空气过滤器芯
