NPM-W 2 EJM7DC-MB-12M-00 维修保养篇 12-8 贴装头 (8 吸嘴 ) 的 空气过滤器芯的更换 12-8 -1 在这里，对贴装头 ( 8 吸嘴 ) 的空 气过滤器芯的更换方法进行说明。 使用工具 : 扭矩扳手 ( N510050388AA ) 、长钻 ( 六角对边 5 mm 、 N 510046662AA ) 、 六角扳手 ( 2.5 mm ) 、六角扳手 ( 2 mm ) 、扳手 ( 7 mm ) 所需时间 :…
NPM-W2 EJM7DC-MB-12M-00

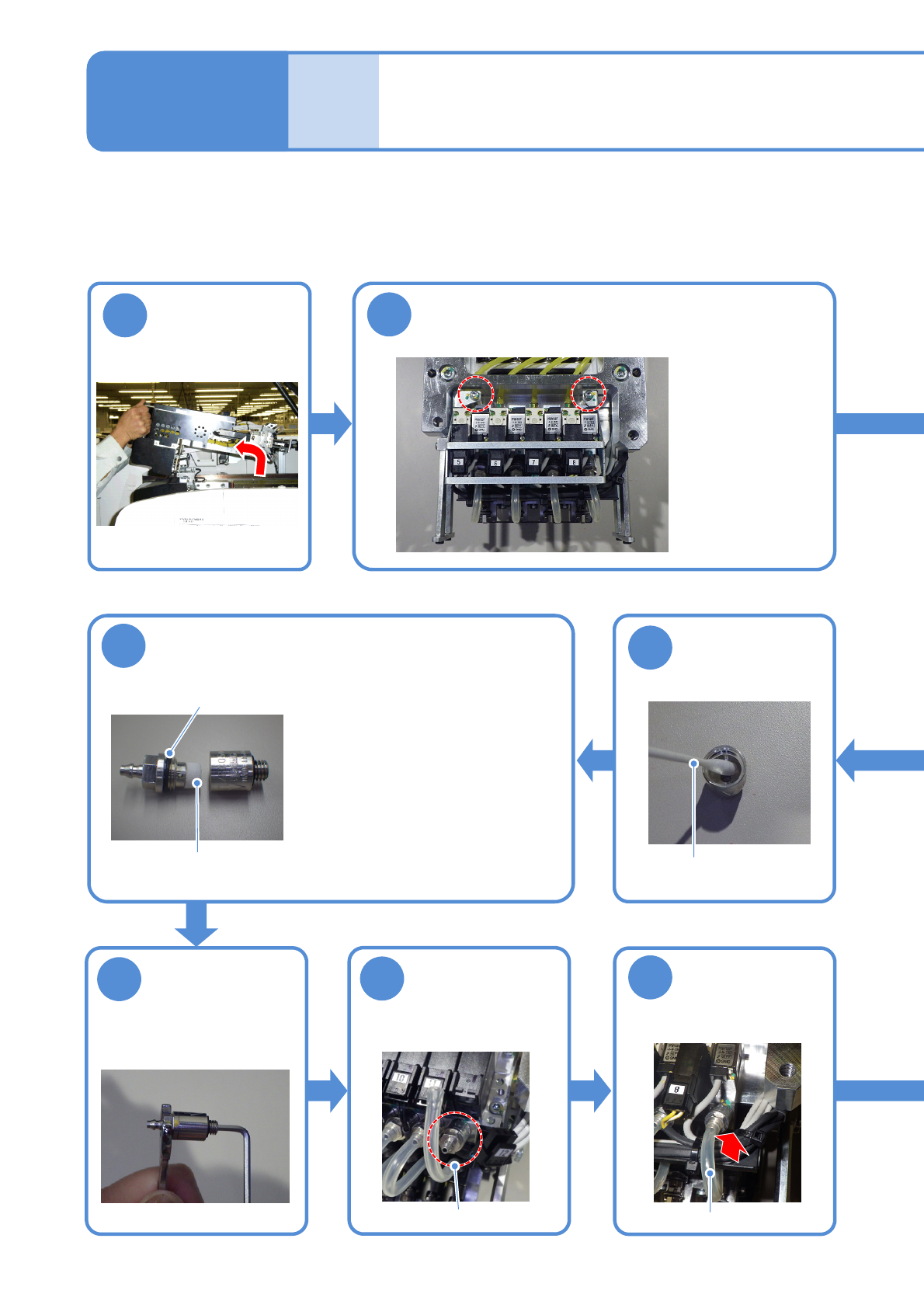

12-7-2
11 12
安装托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
安装贴装头后，进
行校准
(→P.11-1)
3
4
56
卸下过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
卸下连接器、软管
●各12处
分解过滤器
使用工具: 扳手 ( 7 mm )、六角扳手 ( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
用棉棒清扫过滤器
内部
棉棒

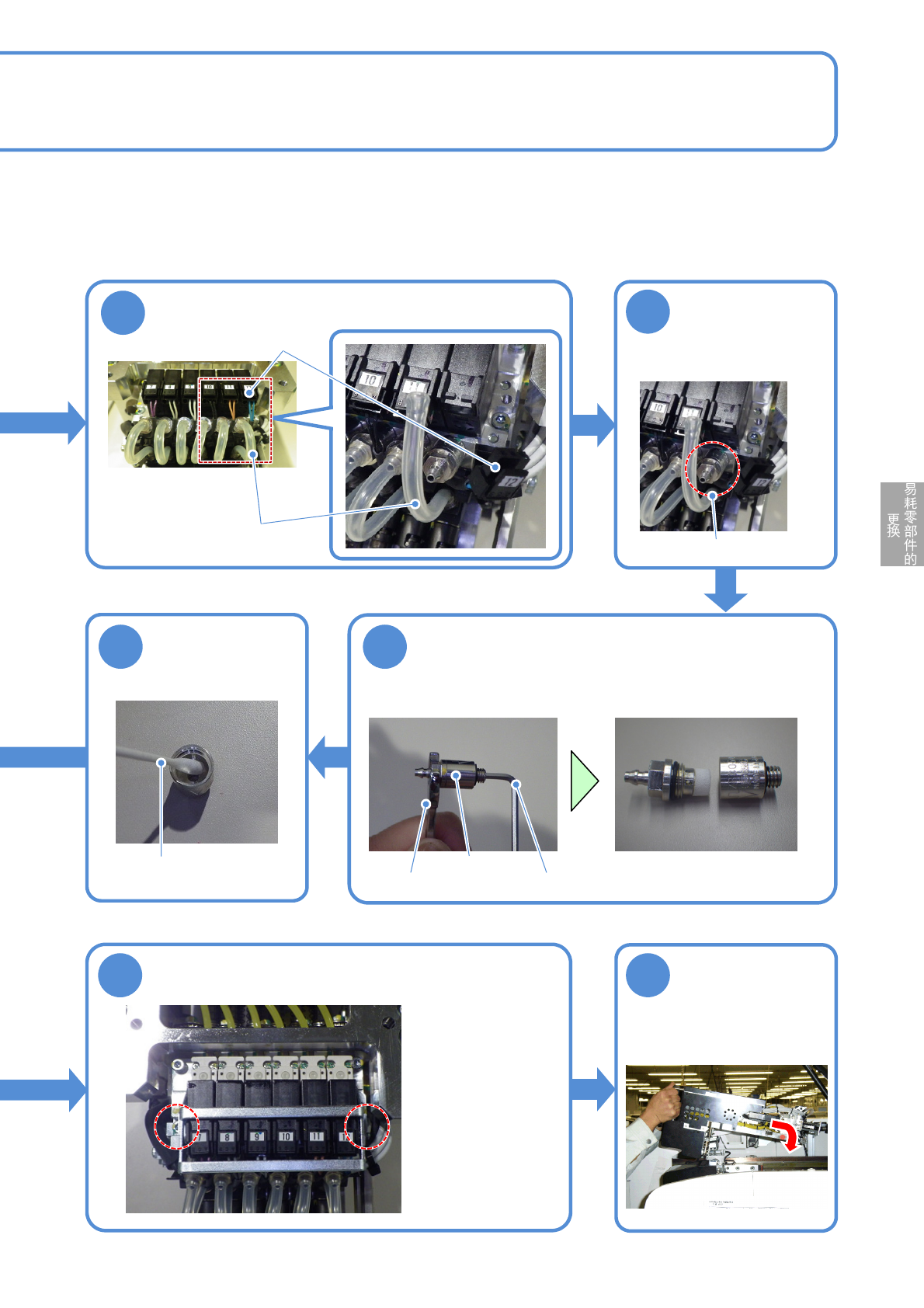

NPM-W2 EJM7DC-MB-12M-00
维修保养篇
12-8
贴装头(8吸嘴)的
空气过滤器芯的更换
12-8-1
在这里，对贴装头 ( 8吸嘴 ) 的空气过滤器芯的更换方法进行说明。
使用工具: 扭矩扳手 ( N510050388AA ) 、长钻 ( 六角对边 5 mm 、N510046662AA )、
六角扳手 ( 2.5 mm )、六角扳手 ( 2 mm )、扳手 ( 7 mm )
所需时间: 130 分 ( 1个贴装头 ) 寿命 ( 参考 )：6000 [ h ]
1
2
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
9
8
7
10
11
用棉棒清扫过滤器
内部
棉棒
更换空气过滤器芯
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-6-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
空气过滤器芯
O环
组装过滤器
使用工具:
扳手 (7mm)
六角扳手 (2mm)
安装过滤器
使用工具: 扳手 (7mm)
过滤器
●8处
安装软管
●8处
软管

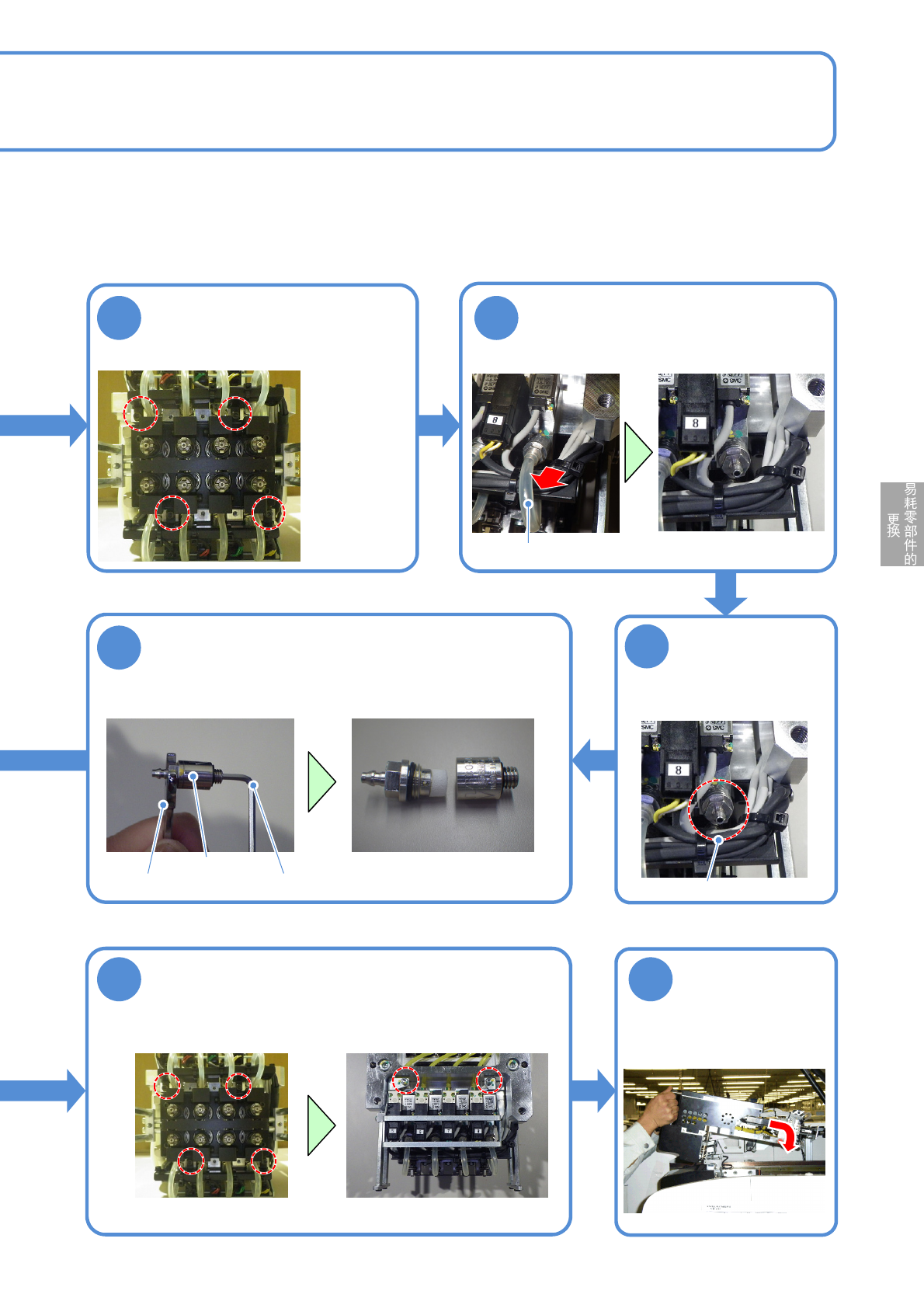

NPM-W2 EJM7DC-MB-12M-00
12-8-2
12 13
安装配线固定用托架的螺丝后，安装托架
●螺丝 ( 前侧 2个、后侧 2个 )
使用工具: 六角扳手 (2.5mm)
安装贴装头后，进
行校准
(→P.11-1)
●螺丝 ( 4个 )
3 4
5
卸下配线固定用托架的螺丝
使用工具: 六角扳手 ( 2.5 mm )
●螺丝 ( 4个 )
卸下软管
●8处
软管
卸下过滤器
●8处
使用工具: 扳手 ( 7 mm )
过滤器
6
分解过滤器
使用工具: 扳手( 7 mm )、六角扳手( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
