NPM-W2 EJM7DC-MB-12M-00
12-9-1
8
7
1
6
9

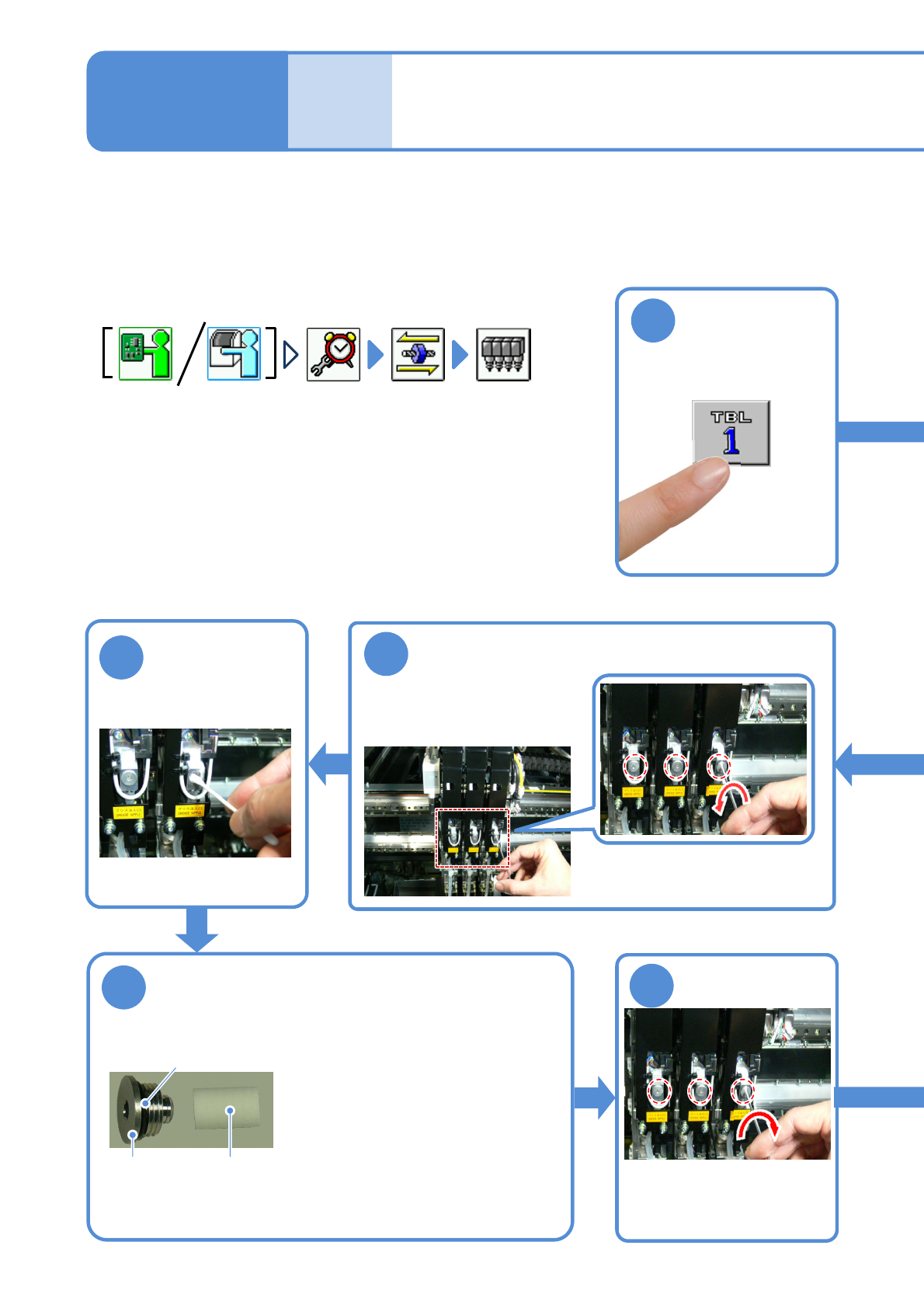

贴装头(3吸嘴)的
空气过滤器芯的更换
卸下盖子
●3个
●注意不要让盖子落下。
●请勿使用气枪。
更换过滤器芯
盖子
空气过滤器芯
安装盖子
●3个
●注意不要让盖子落下。
●拧紧扭矩 : 0.5 ±0.1 N・m
对贴装头(3吸嘴)的空气过滤器芯的更换方法进行说明。
使用工具:六角扳手(对边2.5 mm)或者维修保养治具(选购件)附属的六角棒螺丝刀(N510046569AA)､棉棒
所需时间:10分钟(1台贴装头)
寿命(参考): 6000[h]
O环
●空气过滤器芯型号:
N510059196AA
●在更换空气过滤器芯时，请小心
操作。(→P.12-6-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发
生劣化时，请更换。
维修保养篇
12-9
用棉棒清扫过滤器
的安装部
NPM-W2 EJM7DC-MB-12M-00
12-9-2
3
4
OFF
SERVO
2

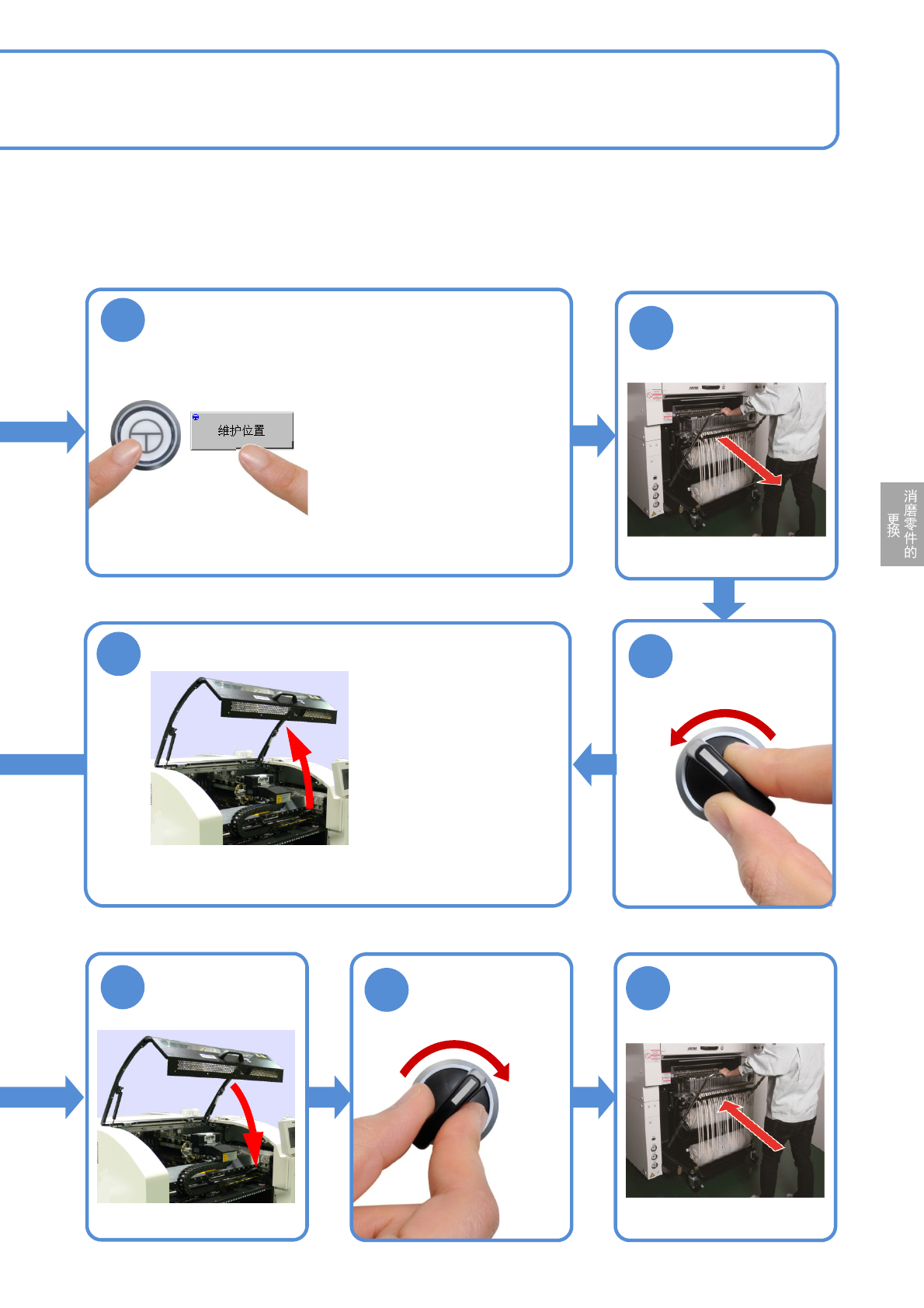

●前侧贴装头的Y轴，移动到前侧。
●交换台车规格时，后侧贴装头的Y
轴移动到后侧。托盘料架规格时，
后侧贴装头的Y轴移动到前侧。
5
●前侧交换台车规格、后侧托盘料架规格时，在前侧操作。
●后侧交换台车规格时，在后侧操作。
12
10
卸下交换台车
(→P.3-2)
安装交换台车
(→P.3-2)
SERVO
ON
11
