NPM-W 2 EJM7DC-MB-13M-00 : 实施 ( ): 只对有选购件单元的设备实施 1) 只对更换了单元的工作台实施校准作业。 2) 轻量 16 吸嘴时所需的时间 。 12 吸嘴、 8 吸嘴、 3 吸 嘴分别需要 35 分钟、 30 分钟、 20 分钟。 3) 设置购买了 APC 选购件的贴装头时，需要进行本校准。 4) 点胶头时不实施。 5) 2D 检查头时不实施。 13-1-2 -2 STE…
NPM-W2 EJM7DC-MB-13M-00
概要
STEP
项目 操作
设备变化状况和
实施的校准作业
所需
时间
[分钟]
移设、地面的水
平变化
3)
贴装头
更换
1)
STEP1
贴装头照相机XY原点
照相机角度
5
XY原点照相机标尺
5
面补正XY 面补正XY
30
STEP2
面补正Z
高度计测
5)
5
面补正Z
5)
20
试点胶单元高度
()()
5
宽度调整 宽度调整
10
贴装位置 / 传送带
高度计测
5
停止位置计测
5
高度传感器
(选购件)
基板高度计测
()()
10
贴装负荷
(3吸嘴贴装头)
贴装负荷计测F1，F2
15
STEP3
多功能识别照相机
贴装头
原点
5
照相机偏移量
10
治具站
(1台贴装头)
扫描位置
4) 5)
4)
40
2)
吸嘴交换器高度
4) 5)
贴装头照相机照明
多功能识别照相机照明
4) 5)
贴装头偏移量
4) 5)
4)
点胶头(选购件)
点胶头θ轴原点
()()
5
点胶头偏移量
()()
5
白平衡
(选购件:2D检查头)
白平衡调整
5
获取校正板目标值
5
照相机偏移量
(选购件:2D检查头)
()
5
画质补正
(选购件:2D检查头)
()
5
检查面补正
(选购件:2D检查头)
()
30
STEP4
吸着位置 吸着位置
10
托盘
吸着高度
()
10
吸着位置1
()
吸着位置2
()
转印 高度测量
()()
10
■校准作业的项目和操作
13-1-2-1
校准作业的项目和操作
维修保养篇
13-1-2
NPM-W2 EJM7DC-MB-13M-00
:实施 ():只对有选购件单元的设备实施
1)只对更换了单元的工作台实施校准作业。
2)轻量16吸嘴时所需的时间。12吸嘴、8吸嘴、3吸嘴分别需要35分钟、30分钟、20分钟。
3)设置购买了APC选购件的贴装头时，需要进行本校准。
4)点胶头时不实施。
5) 2D检查头时不实施。
13-1-2-2
STEP
项目
设备变化状况和
实施的校准作业
所需
时间
[分钟]
移设、地面的水平
变化
贴装头
更换
精度验证
贴装精度 反映
4) 5)
4)
30
贴装精度 验证
4) 5)
4)
30
2D检查头精度 反映(选购件)
()
15
2D检查头精度 验证(选购件)
()
15
点胶头精度 反映(选购件)
()()
15
点胶头精度 验证(选购件)
()()
15
NPM-W2 EJM7DC-MB-13M-00
概要
菜单 使用治具
多功能识别照相机
治具站
轻量16、12吸嘴贴装头:
153AS吸嘴
8吸嘴贴装头:
184吸嘴
3吸嘴贴装头:
1003吸嘴
点胶头
(选购件)
照相机偏移量
(选购件:2D检查头)
白平衡
(选购件:2D检查头)
画质补正
(选购件:2D检查头)
检查面补正
(选购件:2D检查头)
■ STEP 3
治具站
(N610087861AA)
照明亮度治具
(N610114318AA)
治具元件(2个)
(N610102559AA)
轻量16、12、8
吸嘴贴装头用
(N610071657AA)
3吸嘴贴装头用
(N610003301AA)
多功能识别照相机治具
菜单 使用治具
面补正Z
贴装位置/传送带
轻量16/12吸嘴贴装头:
230CS
8吸嘴贴装头:
230C
3吸嘴贴装头:
1002吸嘴
宽度调整
搭载负荷
高度传感器
(选购件)
菜单 使用治具
贴装头照相机XY原点
面补正XY
■ STEP 1
*1)
面补正治具
(N210147296AB)
贴装负荷测定治具
(N610084605AA)
负荷测量仪表
(N610093887AC)
■ STEP 2
13-1-3-1
注意
230CS和230C吸嘴不是校准用治具(选购件)的附件。
请客户准备。
1003吸嘴
(KXFX037UA00)
高度传感器治具
(N610122649AA)

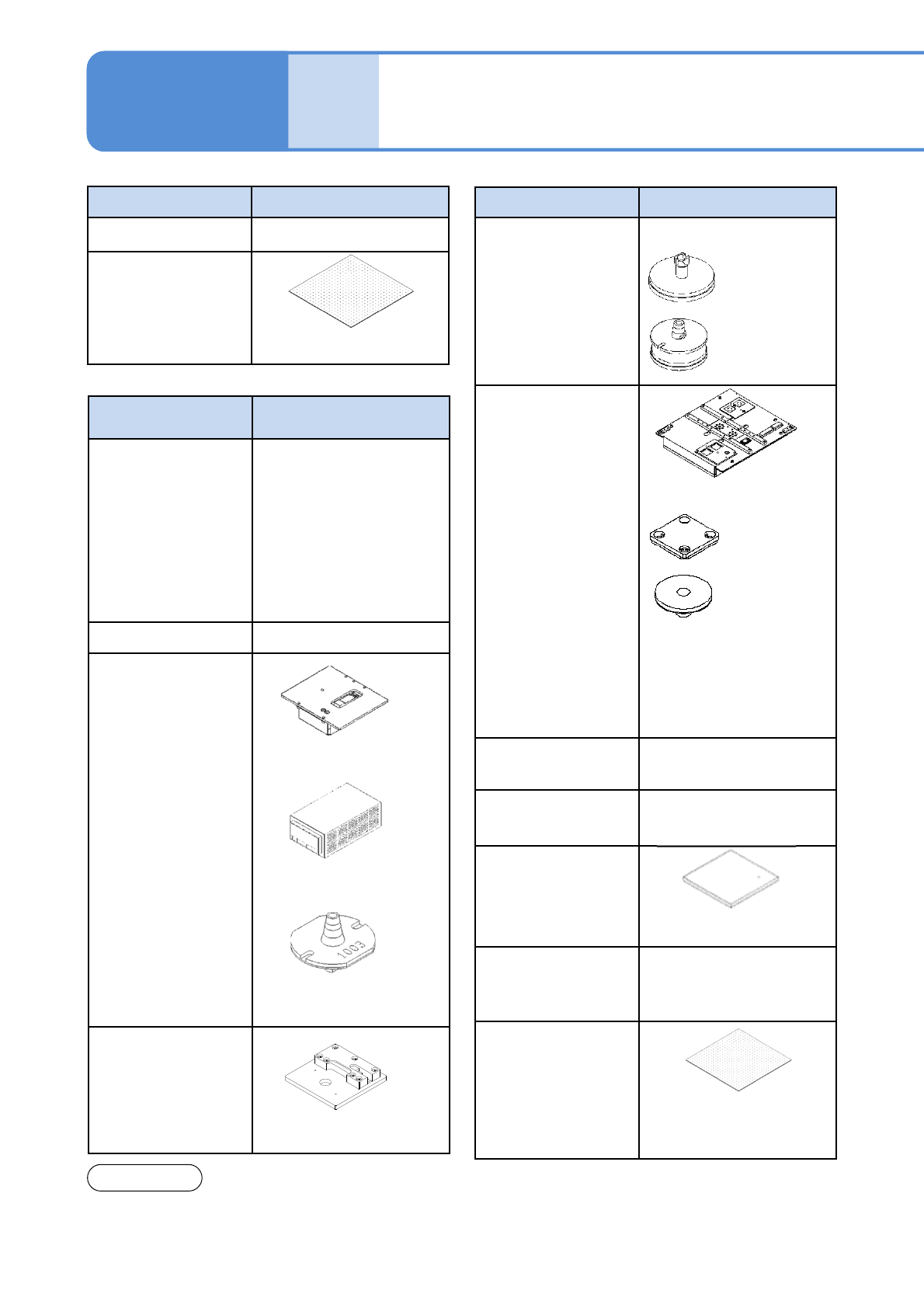

校准作业使用的治具
维修保养篇
13-1-3
*1)
面补正治具
(N210147296AB)
用户主量具板(灰板)
(N610106576AA)
*1) 与NPM-W、AM100用共用。不可使用NPM-D系列
用、NPM-TT用面补正治具。
不可使用NPM-W用面补正治具。其他的治具与
NPM系列共用。
