NPM-W 2 EJM7DC-MB-13M-00 + 1 面补正 XY 1 确认设备内没有基板 ●显示「错误」时，取出设备内的基 板 后再次进行。 1 13-3 -1 ( 将执行宽度调整 ) ( 贴装头移动到退避位置 ) 维修保养篇 13-3 对 12 吸嘴贴装头的面补正ＸＹ的校准 方法进行说明。 轻量 16 、 8 、 3 吸嘴头 、点胶头也相同。检查头，请参照 （ → P.13-17-1) ●当为双传送带规格时，请在单轨模式下执行校…
NPM-W2 EJM7DC-MB-13M-00
13-2-2
确认提示
6
6
●不保存数据时
●取消时
(仍然是 的画面)
5
确认提示
7
(XY单元移动到原点)
+
7
确认是否已正常结束
4 5
4
5
●在其他工作台，重复 ～
的操作。
1
4
NPM-W2 EJM7DC-MB-13M-00
+
1
面补正XY 1
确认设备内没有基板
●显示「错误」时，取出设备内的基板
后再次进行。
1
13-3-1
(将执行宽度调整)
(贴装头移动到退避位置)
维修保养篇
13-3
对12吸嘴贴装头的面补正ＸＹ的校准方法进行说明。
轻量16、8、3吸嘴头、点胶头也相同。检查头，请参照（→P.13-17-1)
●当为双传送带规格时，请在单轨模式下执行校正。(→P.11-3)
●用手把面补正治具放到设备的左侧或右侧的传送带进行操作。
(面补正治具: N210147296AB 、1枚)
●进行校准作业时请勿切断设备电源。
●面补正之前，请先卸下所有的基板支撑销。
●请在容易操作的前侧进行操作。
2
准备第1次的面补正XY
4
3
关闭安全盖
伺服开关置于OFF
NPM-W2 EJM7DC-MB-13M-00
5
13-3-2

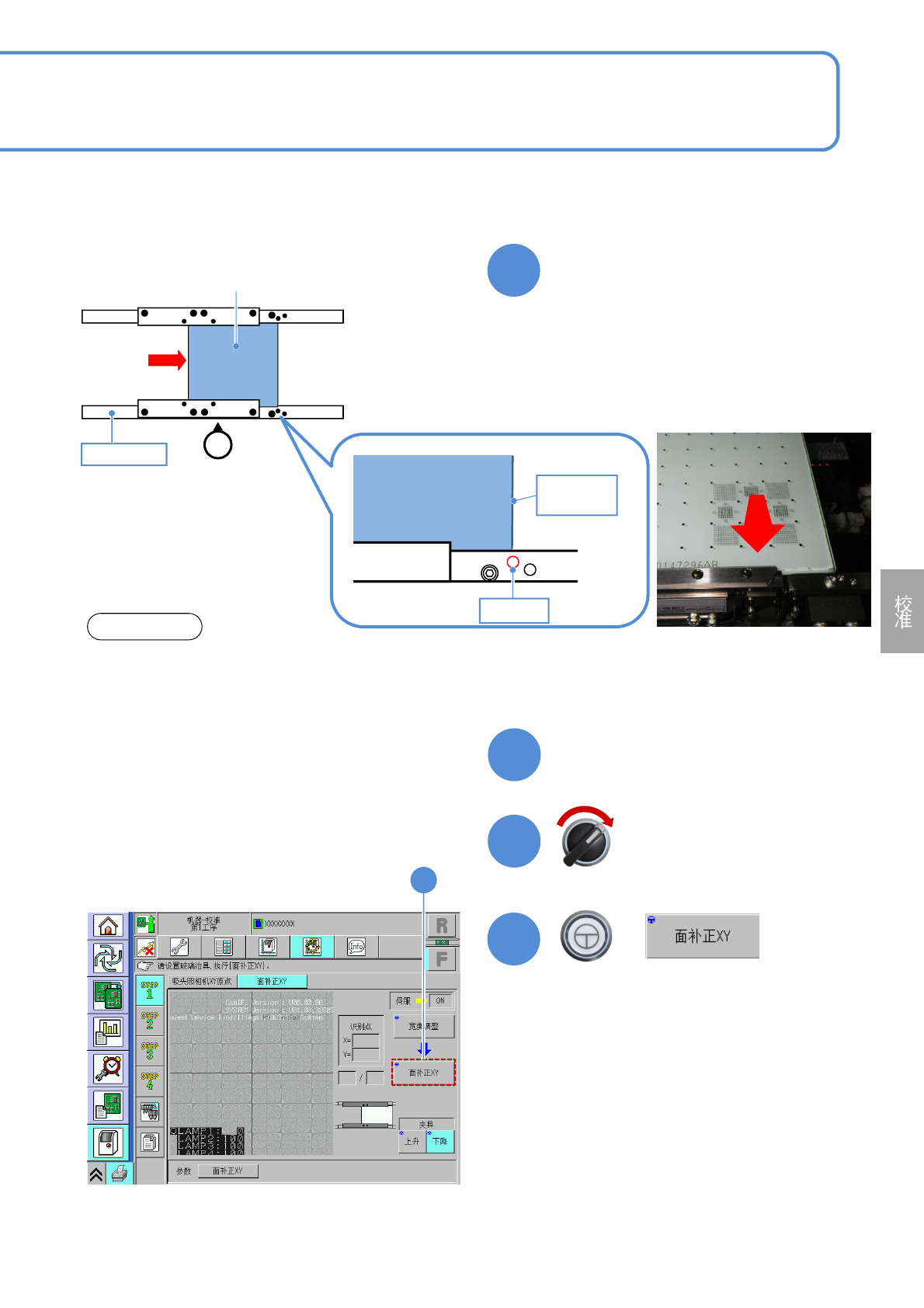

设置面补正治具
注意
●上图是前基准规格的图面。后基准规格时，在传送带上设置面补正治具方法是，从操作员角度来看，使
面补正治具的「FIXED RAIL SIDE(TYPE A)」在内侧。
●面补正的基准孔与精度验证的基准孔有所不同。请小心不要弄混。
①将面补正治具的“FIXED RAIL SIDE
(TYPE A)”与印刷后的边缘放置到基准
轨上。
②用手移动面补正治具，使面补正治具右
端对准基准孔A的中心。
③将面补正治具按压到基准轨上。
6
关闭安全盖
7
伺服开关置于ON
+
8
8
③
面补正治具
操作员
②
基准轨
面补正治具
面补正治
具右端
基准孔A
