NPM-W 2 EJM7DC-MB-13M-00 13-3 -4 确认是否已正常结束 16 17 确认提示 ( 面补正 XY 数据被保存 ) 17 ●不保存时 ●取消时 ( 仍然是 的画面 ) 16 16
NPM-W2 EJM7DC-MB-13M-00
面补正XY 2

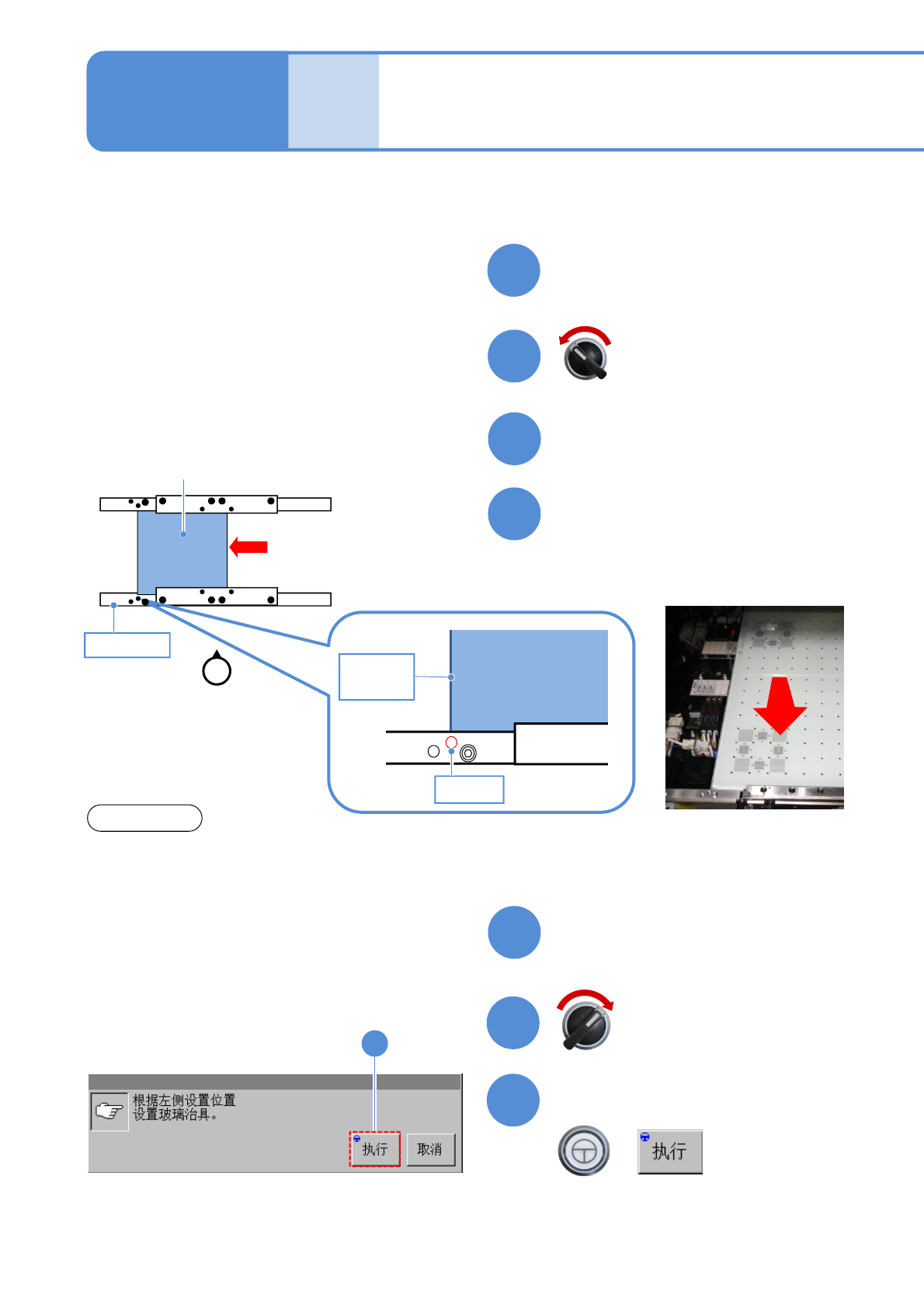

13-3-3
准备第2次的面补正XY
11
10
打开安全盖
12
注意
●上图是前基准规格的图面。后基准规格时，在传送带上设置面补正治具方法是，从操作员角度来看，使
面补正治具的「FIXED RAIL SIDE(TYPE A)」在内侧。
●面补正的基准孔与精度验证的基准孔有所不同。请小心不要弄混。
设置面补正治具
①用手移动面补正治具，使面补正治具左
端对准基准孔B的中心。
②将面补正治具按压到基准轨上。
维修保养篇
13-3
9
13
关闭安全盖
14
(面补正XY的计测按照前侧、后侧的顺序
进行)
(贴装头移动到退避位置)
伺服开关置于OFF
伺服开关置于ON
15
确认提示
+
15
②
面补正治具
基准轨
①
操作员
面补正
治具左端
面补正治具
基准孔B
NPM-W2 EJM7DC-MB-13M-00

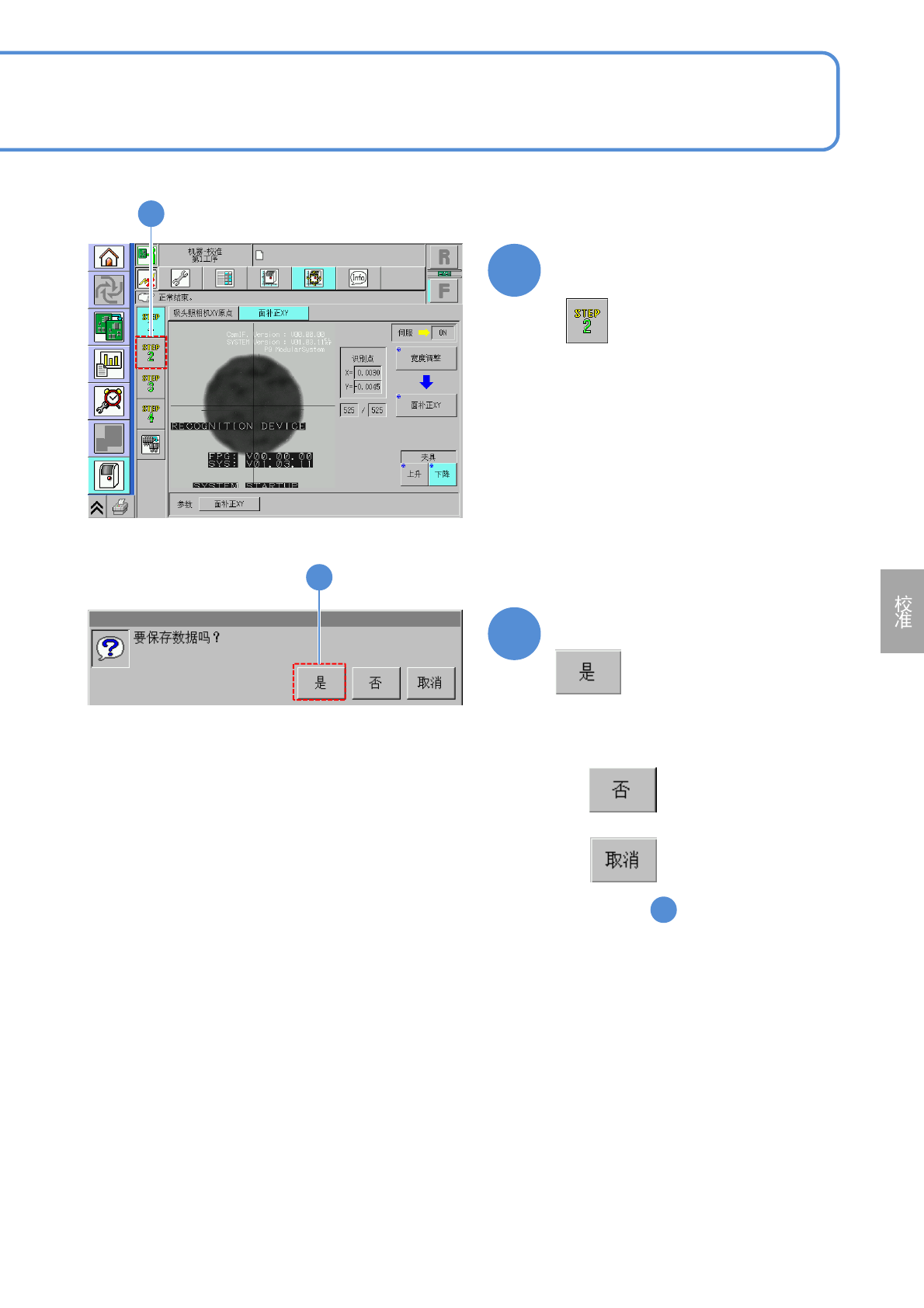

13-3-4
确认是否已正常结束
16
17
确认提示
(面补正XY数据被保存)
17
●不保存时
●取消时
(仍然是 的画面)
16
16
NPM-W2 EJM7DC-MB-13M-00
面补正XY 3
18

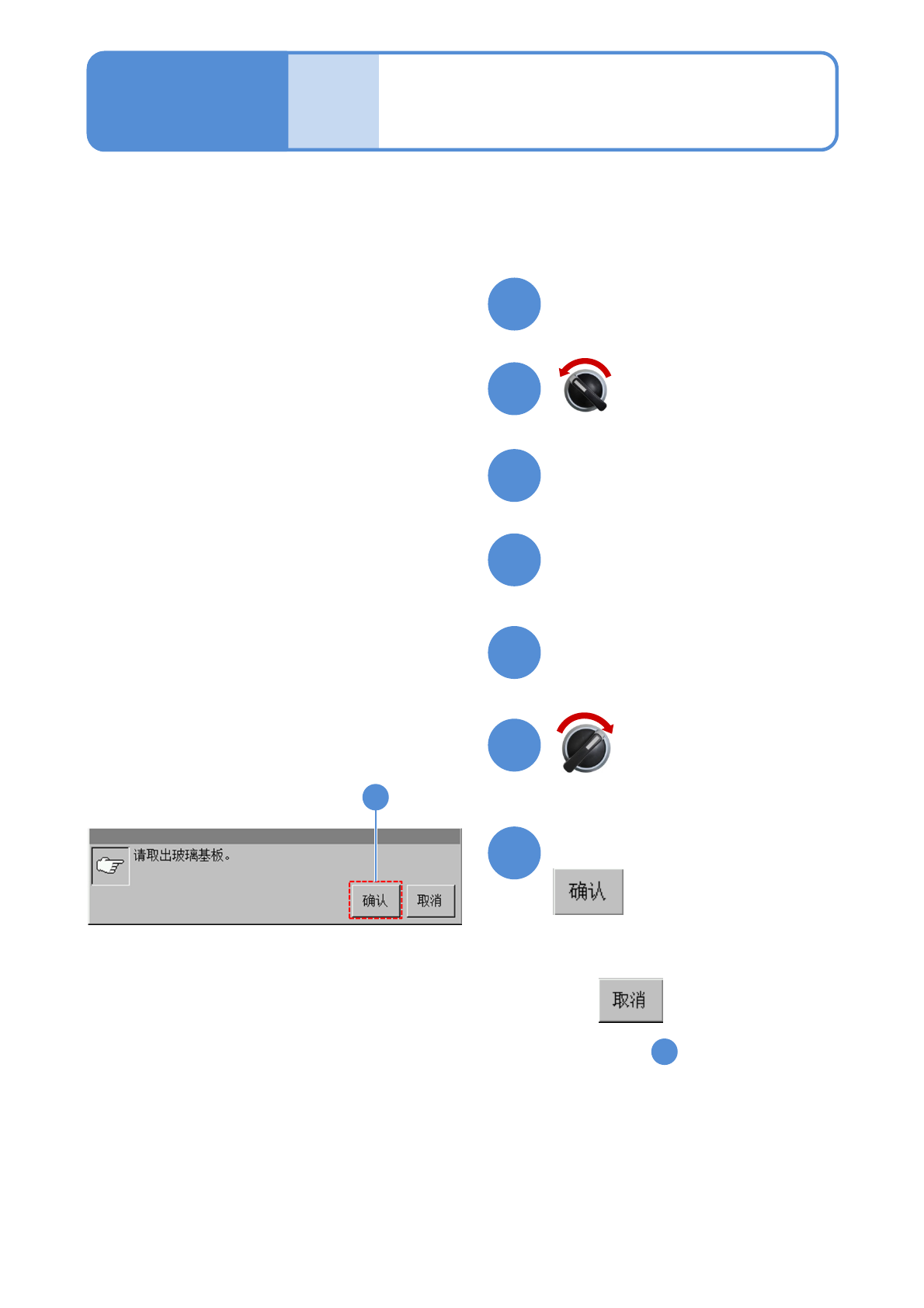

13-3-5
准备取出面补正治具
维修保养篇
13-3
打开安全盖
19
20
用手推面补正治具，从左侧或右
侧的传送带往设备外推并取出
21
22
关闭安全盖
23
24
24
(面补正XY的操作完毕)
●取消时
(仍然是 的画面)
16
确认提示
伺服开关置于OFF
伺服开关置于ON
