NPM-W 2 EJM7DC-MB-13M-0 0 选择工作台 ●选择进行校准的工作台。 ( 只能在前侧进行作业 ) 通过高度传感器测量基板上面数个部 位的表面高度，并通过测量结果 来事先预测基板弯曲状态，以便在贴 装动作时，进行吸嘴下降位置的控制。轻量 16 吸嘴贴装头、 12 吸嘴贴装头、 8 吸嘴贴装头 、 3 吸嘴贴装头的 操作共通。在执行校准之前，请取下 全部的支撑销。 + 1 2 3 ( 确认搬送轨道上是否有基板 ) ●当存…
NPM-W2 EJM7DC-MB-13M-00
13-6-6
NPM-W2 EJM7DC-MB-13M-00
选择工作台
●选择进行校准的工作台。
(只能在前侧进行作业)
通过高度传感器测量基板上面数个部位的表面高度，并通过测量结果来事先预测基板弯曲状态，以便在贴
装动作时，进行吸嘴下降位置的控制。轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头、3吸嘴贴装头的
操作共通。在执行校准之前，请取下全部的支撑销。
+
12 3
(确认搬送轨道上是否有基板)
●当存在基板时，请按照画面指示取下基
板。
13-7-1
确认提示
■不进行作业时
(贴装头保持 的状态)
1
高度传感器(选购件) 1
维修保养篇
13-7
打开安全盖
如果有必要，取下基板支撑销
→ 『操作篇』(P.2-5-3)
伺服开关置于OFF
1
2
3
4
6
5
7
4
(将执行宽度调整)
(贴装头移动到退避位置)
NPM-W2 EJM7DC-MB-13M-00
13-7-2

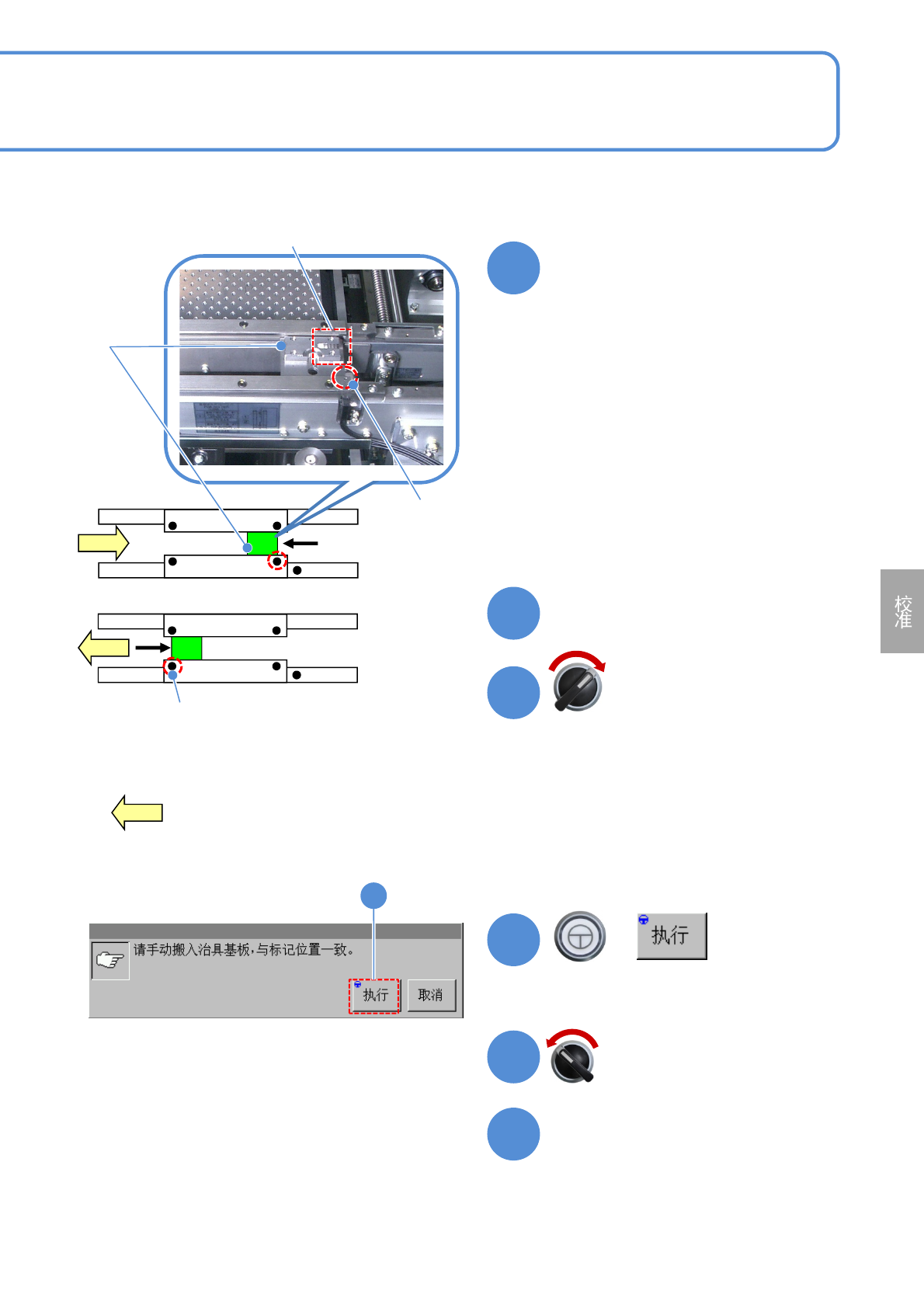

从待机侧滑动高度示教量具进行
设置
●进行高度传感器的校准之际，在前后贴
装头的双方上，都将量具设置到轨道1
上。
●将治具对准轨道基准侧，并使治具的右
端与传送带标记相吻合。（照片为左→
右输送的情形）
●右→左输送时，使治具的左端对准传送
带的标记。
关闭安全盖
+
(贴装头移动到设置吸嘴的位置上)
打开安全盖
●确认在测量部上不存在异物或没有脏污。
测量部
高度传感器
治具
基准标记
(左→右输送时)
传送带侧
标记(φ1孔)
基准标记
(右→左输送时)
传送带侧
标记(φ1孔)
伺服开关置于ON
伺服开关置于OFF
: 基板的输送方向
11
8
9
10
13
12
11
