NPM-W2 EJM7DC-MB-13M-00
13-10-10
NPM-W2 EJM7DC-MB-13M-00

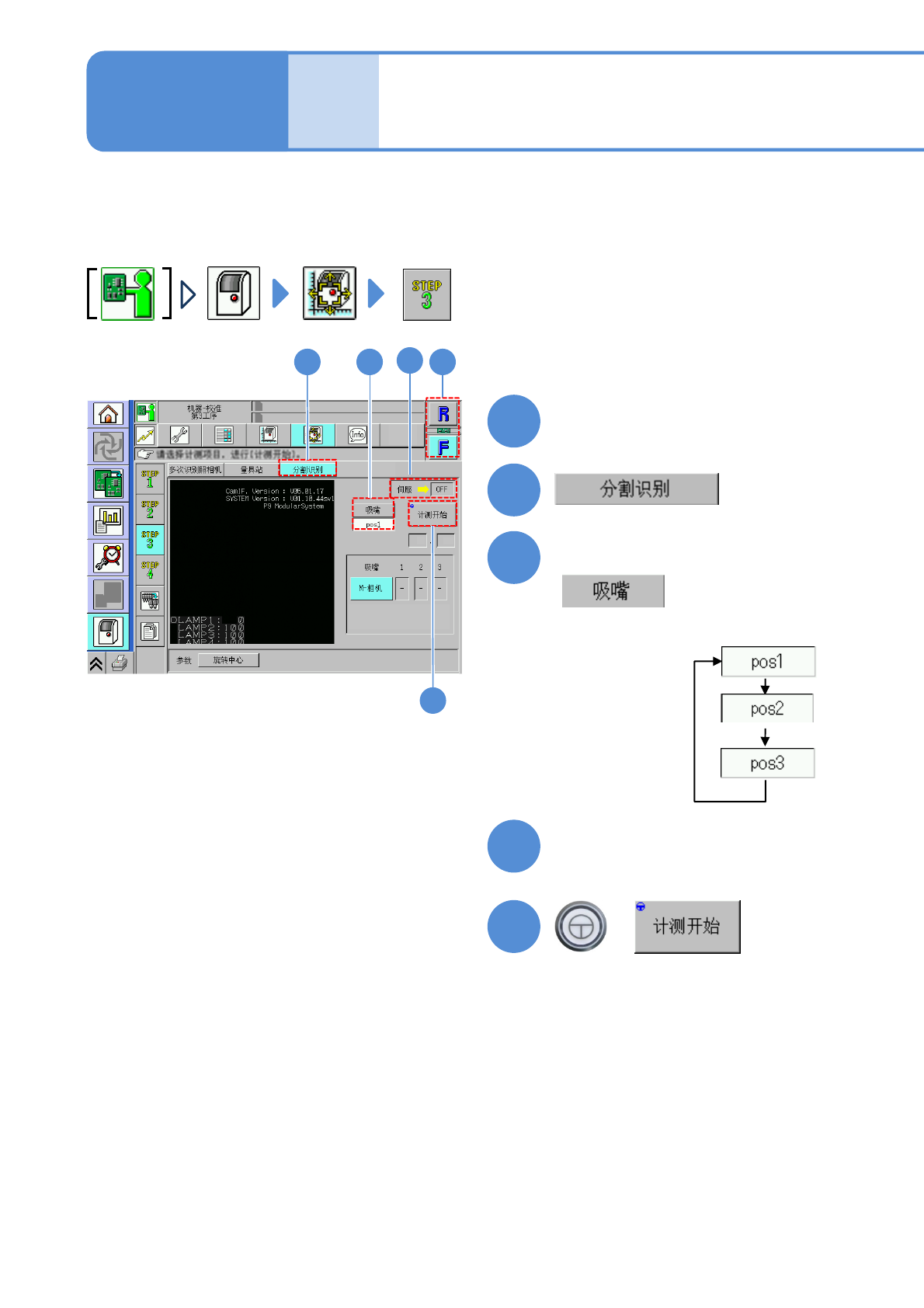

分割识别(选购件) 1
当识别元件比标准元件大之际，使用本功能。通过分割识别后计算补正值，并以这个补正值进行实装。
(只限3吸嘴贴装头)
●QFP、连接器等 X方向: ～ 145.2 mm、Y方向: 45 ～ 80 mm
●上述以外元件 X方向: ～ 145.2 mm、Y方向: 45 ～ 90 mm
1
13-11-1
维修保养篇
13-11
1
2
选择工作台
2
3
选择吸嘴
选择需要计测的吸嘴。
3
4
确认伺服开关是否为ON
(如果为OFF，即将其置于ON)
5
+
(只选择3吸嘴贴装头)
4
5
NPM-W2 EJM7DC-MB-13M-00
打开安全盖
9
8
13
10
11
将多功能识别照相机治具设置到
规定的贴装头上
13-11-2
确认提示
■无需退避时
(仍然是 的画面)
1
6
(贴装头移动到交换台车退避位置)
6
+
12
关闭安全盖
13
确认信息后，准备多功能识别照相
机治具
■没有安装多功能识别照相机时
(仍然是 的画面)
1
7
(贴装头进行识别动作)
+
确认提示
线多功能识别照相机治具
（3吸嘴贴装头用）
伺服开关置于ON
伺服开关置于OFF
