NPM-W 2 EJM7DC-MB-13M-00 13-12 -7 打开安全盖 卸下治具吸嘴，点胶器 关闭安全盖 21 ( 回到主页 ) 确认提示 + 15 16 17 19 18 21 20 伺服开关置于 OFF 伺服开关置于 ON 确认提示 + 20 点胶头 4 维修保养篇 13-12
NPM-W2 EJM7DC-MB-13M-00
13-12-6
+
(将进行校准)
确认是否正常结束
确认提示
+
11
12
(显示数据保存的确认画面)
确认提示
11
12
14
13
12
确认提示
(校准作业的数据被保存)
13
14
NPM-W2 EJM7DC-MB-13M-00

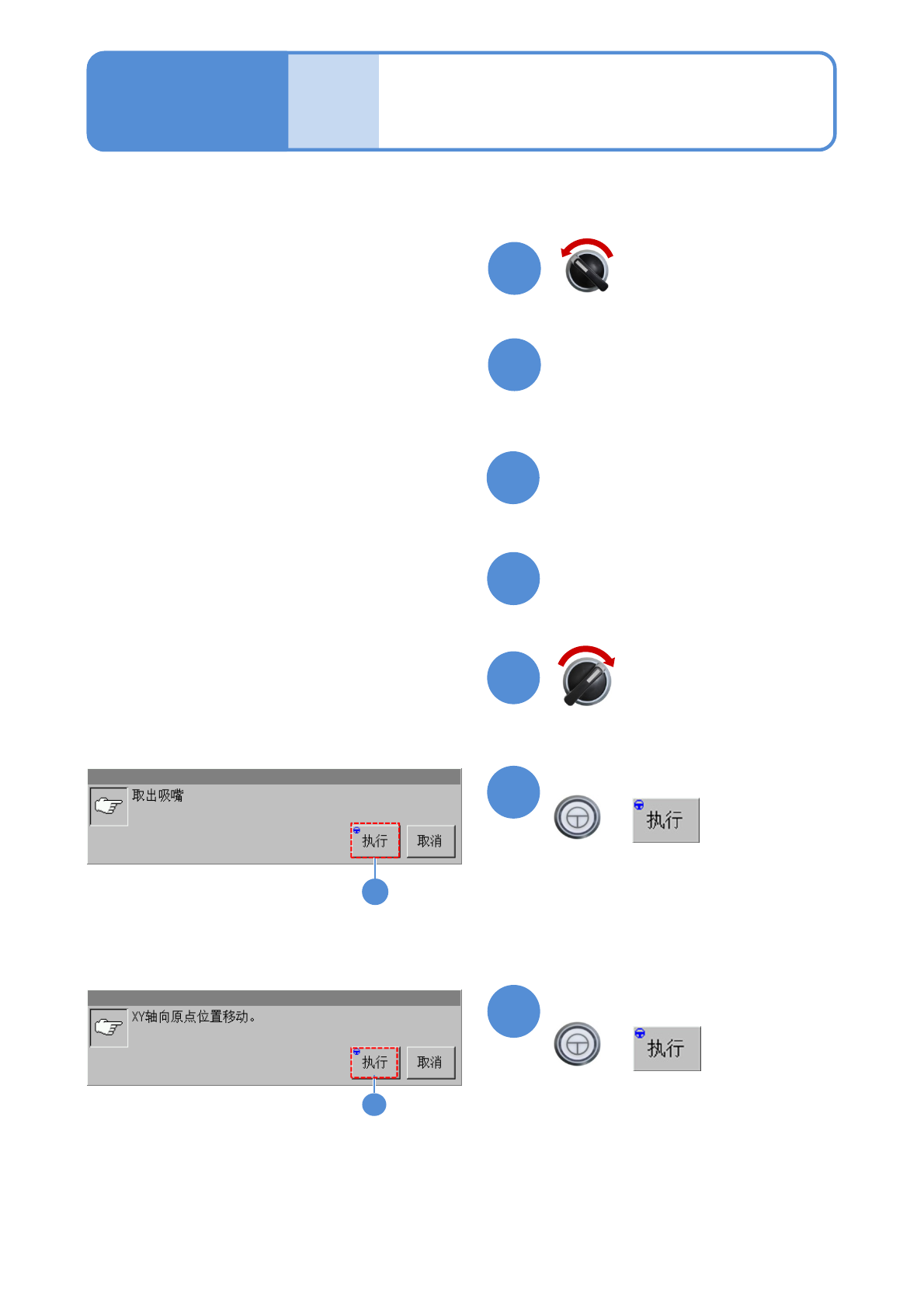

13-12-7
打开安全盖
卸下治具吸嘴，点胶器
关闭安全盖
21
(回到主页)
确认提示
+
15
16
17
19
18
21
20
伺服开关置于OFF
伺服开关置于ON
确认提示
+
20
点胶头 4
维修保养篇
13-12
NPM-W2 EJM7DC-MB-13M-00

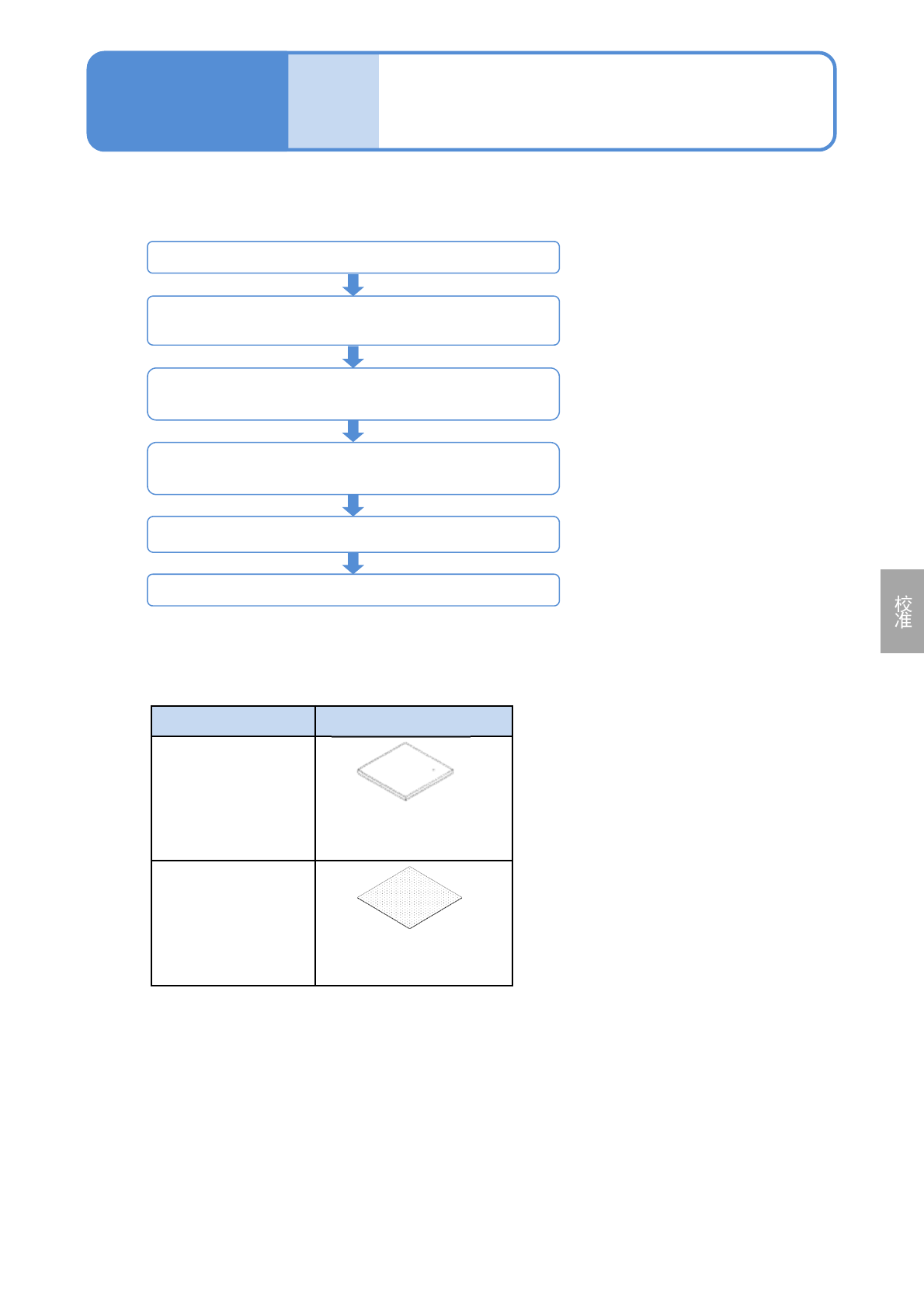

13-13
■校准作业使用的治具
菜单 使用治具
白平衡
(选购件:2D检查头)
面补正XY
检查面补正
(选购件:2D检查头)
面补正治具
(N210147296AB)
用户主量具板(灰板)
(N610106576AA)
维修保养篇
13-13
2D检查头的校准概要
■2D检查头的校准以及精度验证步骤如下所示:
开始2D检查头校准
STEP1
(贴装头照相机XY原点、面补正XY)
STEP3
(白平衡、照相机偏移量、画质补正、检查面补正)
验证精度
(2D检查头精度 反映、2D检查头精度 验证)
贴装头的校准、精度验证
结束2D检查头校准
