NPM-W 2 EJM7DC-MB-13M-00 13-21-1 -2 ■验证的顺序 ( 贴装头 ) 轻量 16 吸嘴 贴装头 12 吸嘴 贴装头 8 吸嘴 贴装头 3 吸嘴 贴装头 芯片 (1005JIG) 偏移量反映 ① ① ① ③ *1) 芯片 (1005JIG) 精度验证 ② ② ② ④ *1) 芯片 (1005JIG) 精度验证 ( 应对 ± 0.025 mm) ② *2) ―― ― 微小 (0402R) 偏移量反映 ③ ③ …
NPM-W2 EJM7DC-MB-13M-00
精度验证
13-21-1
-1
概要 1
(贴装头/点胶头)
维修保养篇
13-21-1

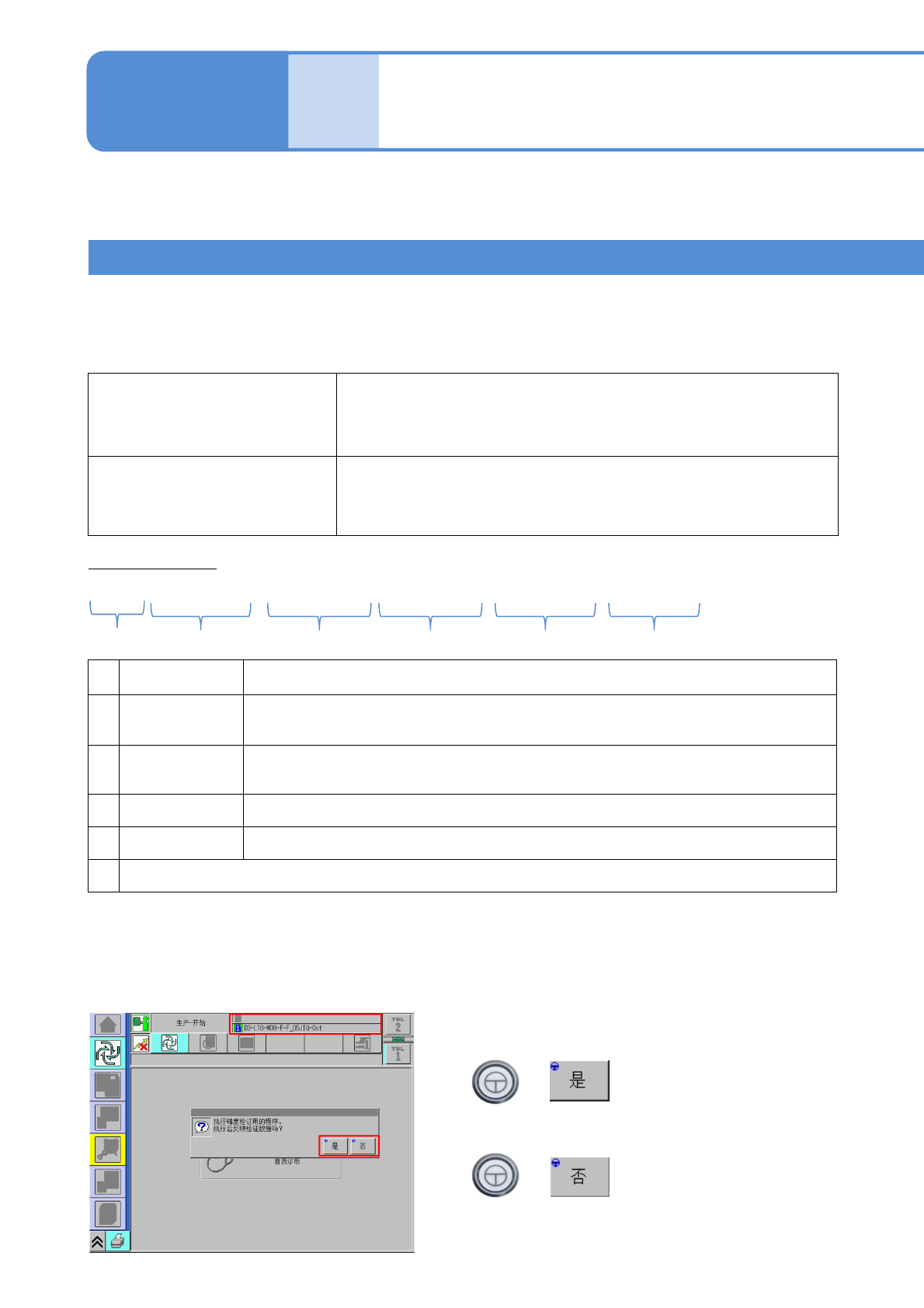

关于精度验证
■MCDATA的种类
精度验证使用专用的MCDATA(生产程序)。
用于验证贴装精度的MCDATA分为以下两种。
偏移量反映MCDATA
*在数据名称中包含“Ost”的数据
前后贴装头单独进行贴装，并对贴装位置进行测量。在需要将通过测量
结果所得的每个角度的偏移量作为前侧贴装头用/后侧贴装头用而个别反
映时，使用这个数据。
精度验证MCDATA
*在数据名称中包含“Ins”的数据
前后的贴装头进行接近通常动作的交替贴装，并对贴装位置进行测量时
，
使用这个数据。
MCDATA文件名称
W2 - L16 -L16 - F – F _ 05JIG - Ost ＊＊＊
①
②
③④ ⑤⑥
① 设备名称
W2 (NPM-W2)
② 贴装头构成
L16: 轻量16吸嘴 / M12:12吸嘴 / M08:8吸嘴 / M03:3吸嘴 /NON:无贴装头
/D02点胶头/ALL: 只在对检查头实施验证时使用，与对面贴装头的种类无关
③ 供给部构成
F: 料架 / TT: 双式托盘料架 / FT:13站供给单元 + 单式托盘料架 /N:贴装头构成为无贴
装头、点胶头时
④元件 05JIG: 1005治具元件 / 02R:0402R / 015R:03015R / BGA: BGA治具元件
⑤模式
Ost: 偏移量反映用 /Ins:精度确认用 /InsH:应对±0.025 mm的精度确认用
⑥ 使用吸嘴
■验证数据的反映
‘精度验证MCDATA’是用来确认精度的，因此请不要反映测量后的每个角度偏移量。
使用MCDATA进行贴装时，将在开始生产前显示下述信息。请根据使用数据的种类选择[是]/[否]。
●使用‘偏移量反映MCDATA’ (-Ost)验证精度时
●使用‘精度验证MCDATA’ (-Ins)验证精度时
+
+
在这里，对进行精度验证时需要注意的内容加以说明。
关于贴装头与检查头相组合设备的精度验证，请参照P.13-21-1
-7。
NPM-W2 EJM7DC-MB-13M-00
13-21-1-2
■验证的顺序 (贴装头)
轻量16吸嘴
贴装头
12吸嘴
贴装头
8吸嘴
贴装头
3吸嘴
贴装头
芯片(1005JIG)偏移量反映 ① ① ①
③
*1)
芯片(1005JIG)精度验证 ② ② ② ④
*1)
芯片(1005JIG)精度验证(应对±0.025 mm)
②
*2)
―――
微小(0402R)偏移量反映 ③ ③ ③
―
微小(0402R)精度验证 ④ ④ ④
―
微小(03015R)精度验证 ⑤
―――
通用(JIG_BGA)偏移量反映
――
⑤①
通用(JIG_BGA)精度验证
――
⑥②
1) 使用2 吸嘴贴装头进行不足□12 mm元件的贴装时，实施这个项目
2)通过选购件如果选择±0.025 mm对应时，只执行芯片精度验证(±0.025 mm对应)，而不执行芯片精度验证。

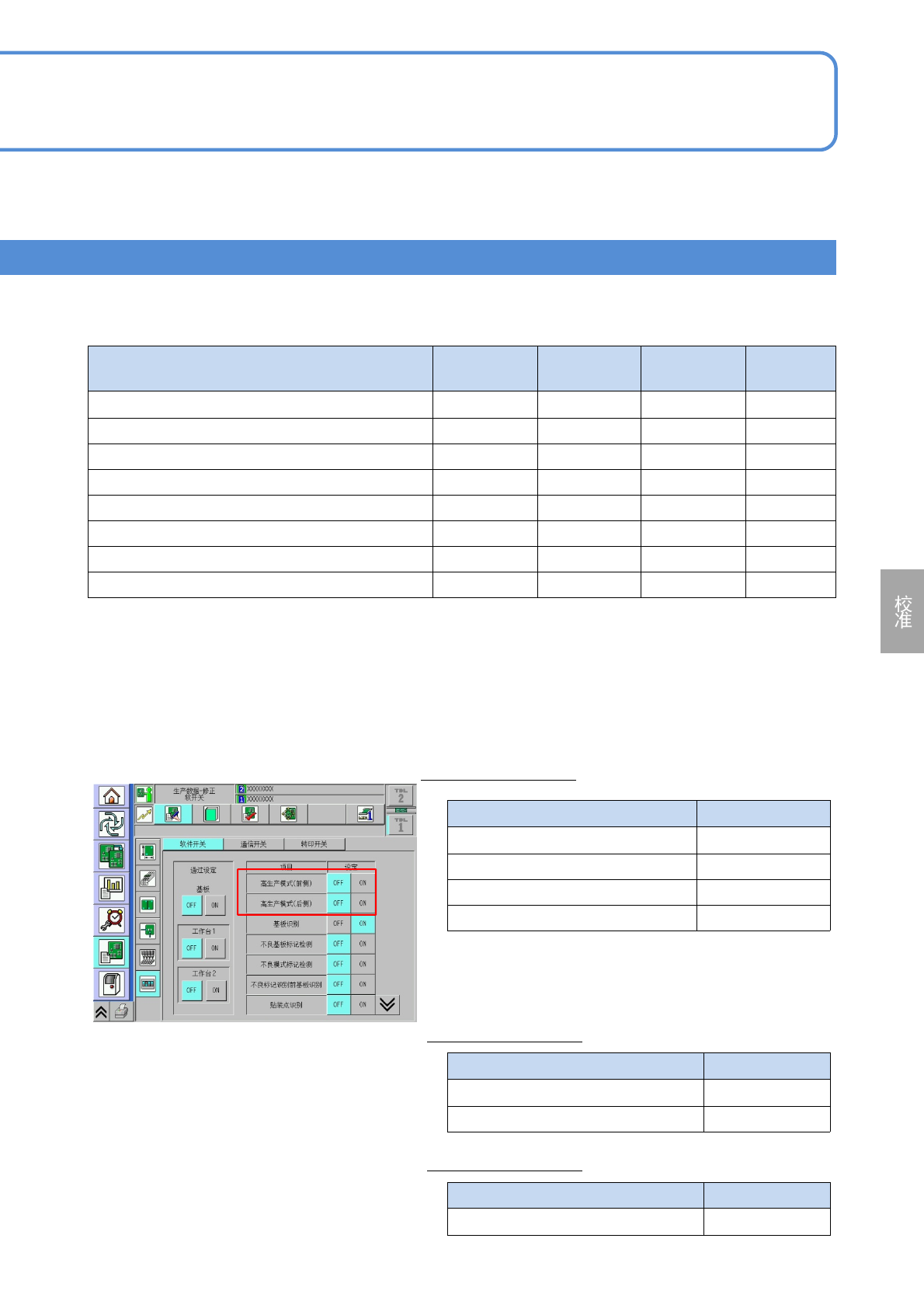

■精度验证的目标值
NPM-W2可应对高生产模式(贴装精度40 μm)和高精度模式(30 μm)。执行精度验证时，请在高精度模式下执行
。
贴装精度 目标值一览
目标值
微小(03015R)精度验证 ±0.03 mm
*1)
微小(0402R)精度验证 ±0.03 mm
*2)
芯片(1005JIG)精度验证 ±0.03 mm
通用(JIG_BGA)精度验证 ±0.03 mm
1) 应对03015贴装(选购件)时，执行测量
2) 应对±0.025 ㎜(选购件)时为±0.025 ㎜
●设定方法
(→『操作篇』P.6-1-20 ‘软开关的设定’)
根据贴装头规格的不同，精度验证的顺序也有所不同。请根据执行验证的贴装头，按照下述顺序实施。
检查精度 目标值一览
目标值
9 μm
±0.010 mm
18 μm
±0.020 mm
点胶精度 目标值一览
目标值
打点点胶精度验证 ±0.075 mm
NPM-W2 EJM7DC-MB-13M-00
精度验证
概略工序
精度验证以及每个角度偏移量的登录，使
用专用的MCDATA (生产程序)。
当反映了每个角度的偏移量时，将改写设
备内的机器参数。
●为了安全，建议在实施前保存现有数
据。
■作业工序
13-21-1-3
(→ 『操作篇』P.2-3-4)
概要 2
(贴装头)
维修保养篇
13-21-1
1.生产准备
・将校准DATA (DVD-ROM) 保存
进SD卡
・贴装准备、确认吸着位置、吸嘴
偏移量
3.精度验证结果的确认
・选择MCDATA (生产程序)
・贴装
・确认贴装结果
2)
2.贴装的确认和反映
1)
(偏移值登录)
・选择MCDATA (生产程序)
・贴装
・确认和反映贴装结果
2)
1) (→ P.13-21-1-2‘■验证的顺序’)
2) 请对轨道1/轨道2都进行确认。
在这里，对设备的贴装精度的测量以及使用这个测量结果登录每个角度偏移量的方法进行说明。
关于贴装头与检查头相组合设备的精度验证，请参照P.13-21-1
-7。
关于贴装头与点胶头相组合设备的精度验证，请参照P.13-21-1
-10。
