NPM-W 2 EJM7DC-MB-13M-0 0 准备生产 2 ( 准备验证所需材料 ) 1 1 (把搬送传送带的宽度按照面补正治具的 宽度来调整) + 打开安全盖 3 2 从前工程插入面补正治具 4 13-21-2 -10 伺服开关置于 OFF 设置面补正治具 5 ①在通过生产数据定义的第 1 贴装位置或第 2 贴装位置上，将面补正治具的边缘对准 各个基准孔后进行设置。 ( 左 → 右流动、右 → 左流动都同样。 ) ■设置到第 1…
NPM-W2 EJM7DC-MB-13M-00
精度验证
2
1
准备生产 1 (MCDATA：读取生产程序)
23
设置拷贝了MCDATA的SD卡
3
选择MCDATA
4
读取MCDATA
13-21-2-9
详细工序 5
(检查头)
维修保养篇
13-21-2
(→ P.13-21-1-7‘■MCDATA的种类’)
●和通常的生产数据一样读取。
●当无法读取MCDATA时，将机器编号
设为第1台后重新读取。
NPM-W2 EJM7DC-MB-13M-00

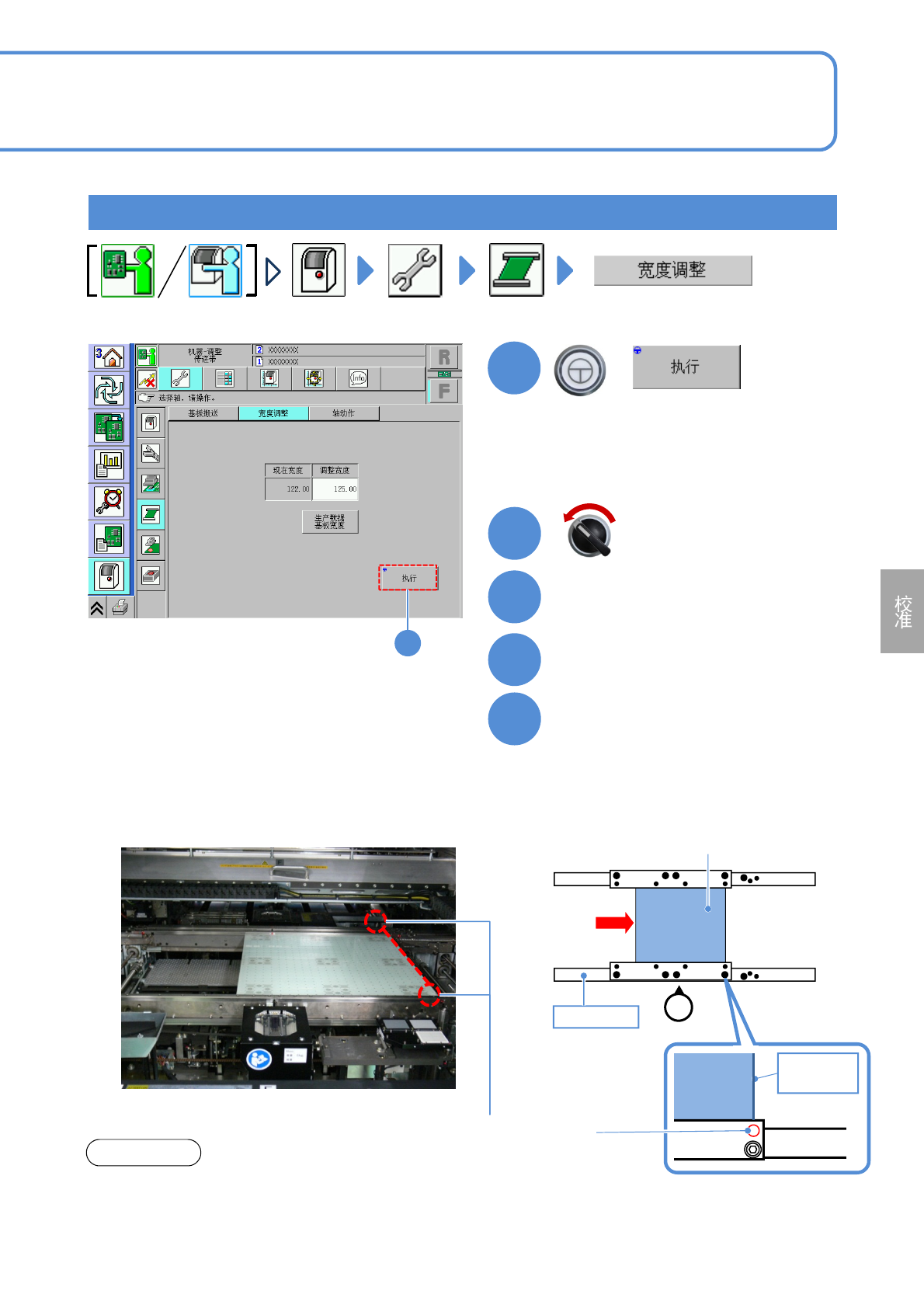

准备生产 2 (准备验证所需材料)
1
1
(把搬送传送带的宽度按照面补正治具的
宽度来调整)
+
打开安全盖
3
2
从前工程插入面补正治具
4
13-21-2-10
伺服开关置于OFF
设置面补正治具
5
①在通过生产数据定义的第1贴装位置或第
2贴装位置上，将面补正治具的边缘对准
各个基准孔后进行设置。
(左→右流动、右→左流动都同样。)
■设置到第1贴装位置上时
②将面补正治具的FIXED RAIL
SIDE(TYPE A)设置到基准轨侧。
③使基准轨紧贴到治具上。
●为双轨模式时，切换到单轨模式。
(→ P.11-3-1)
面补正治具
操作员
①
基准轨道
FIXED RAIL
SIDE(TYPE A)
面补正
治具
面补正治
具右端
基准孔(φ1mm)
注意
●面补正的基准孔与精度验证的基准孔有所不同。请
小心不要弄混。
NPM-W2 EJM7DC-MB-13M-00
精度验证
详细工序 6
(检查头)
维修保养篇
13-21-2
13-21-2-11
关闭安全盖
伺服开关置于ON
6
7

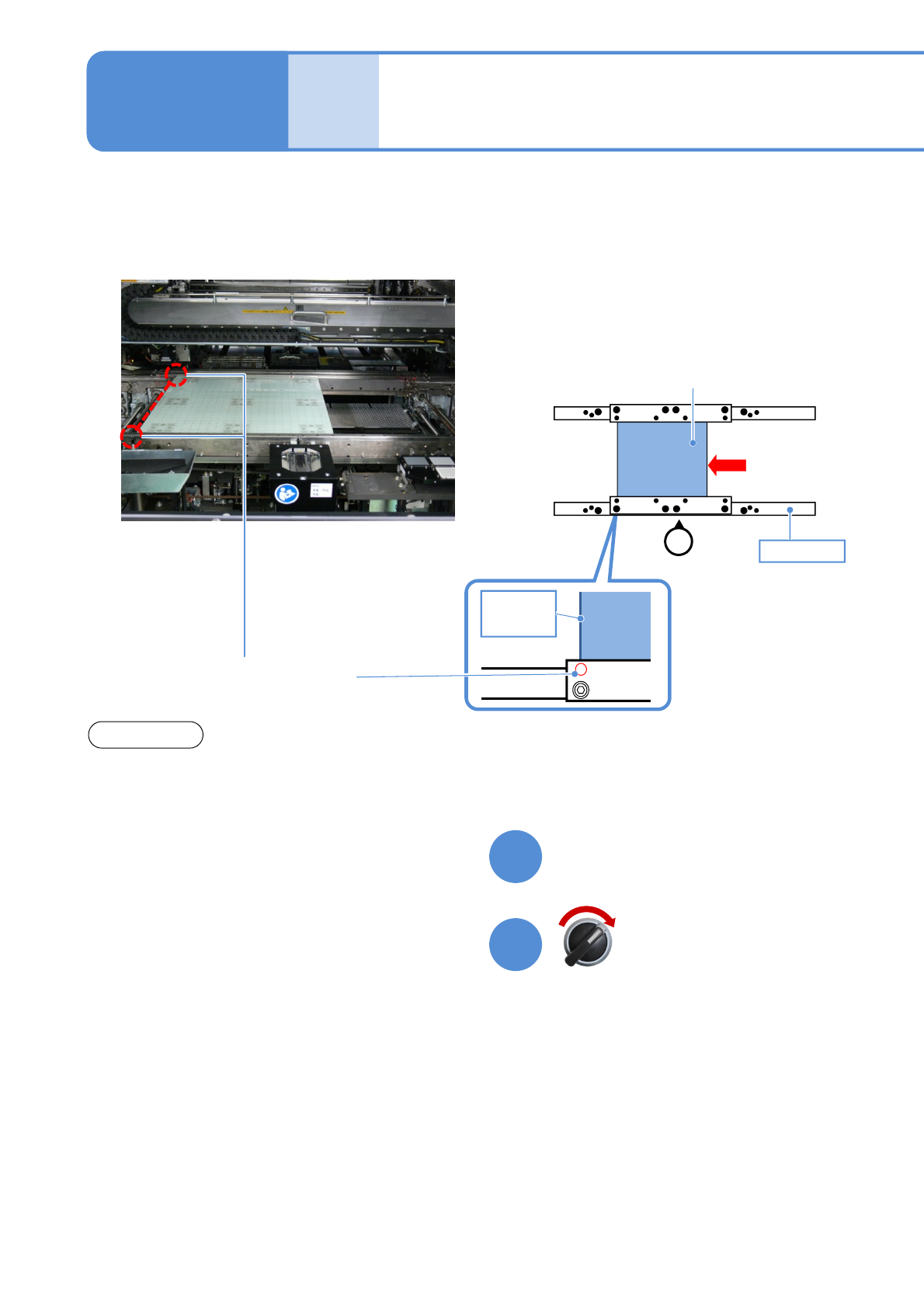

■设置到第2贴装位置上时
②将面补正治具的FIXED RAIL
SIDE(TYPE A)设置到基准轨侧。
③使基准轨紧贴到治具上。
面补正治具
操作员
面补正治
具左端
面补正
治具
基准孔(φ1mm)
①
基准轨道
FIXED RAIL
SIDE(TYPE A)
注意
●面补正的基准孔与精度验证的基准孔有所不同。请
小心不要弄混。
