NPM-W 2 EJM7DC-MB-14M-00 14-3 -3 1 设置 按照地面上所画的基准线暂时放置， 然后调整设置位置。 ●为了前后的设备之间能够顺利进行 基板传送， 调整方向和高度。 ●和邻接的设备之间的间隔要保持在 1 ～ 5 mm 之间。 ●设备的下面如果要放置导管，需要 与设备之 间空开 40 mm 以上的距离。 ( 右图是所需要的最小空间，单位是 mm) 双式托盘供料器 ( 选购件 ) 交换台车 2 确认工作区域 1 …
NPM-W2 EJM7DC-MB-14M-00
盖后端面
盖后端面
14-3-2
注意
2
确认工作区域
交换台车
855
2 000
工作区域
前侧
前侧 后侧
工作区域
1 080
1 830
顺序
(P.14-3-4)
3
1
设置

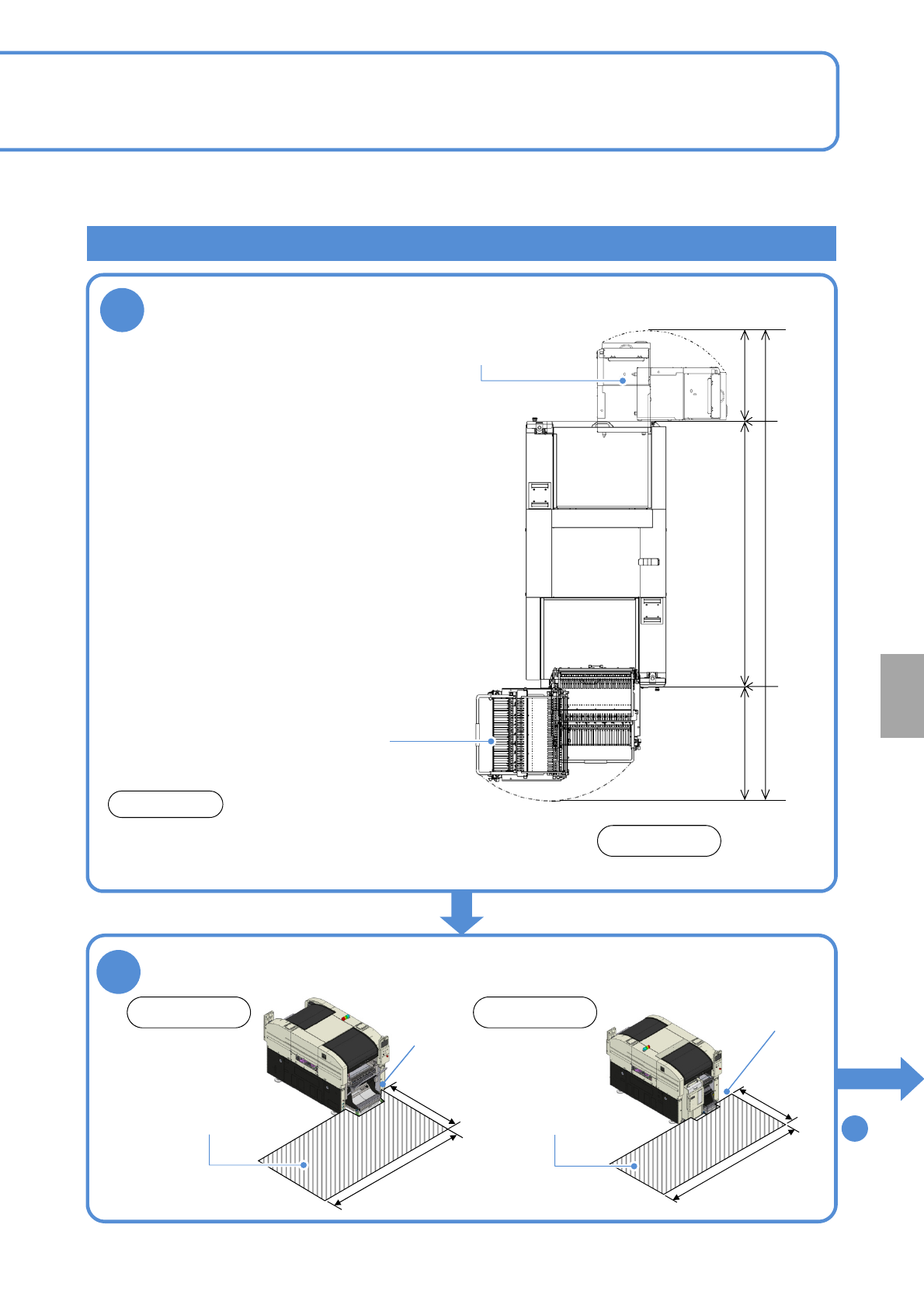

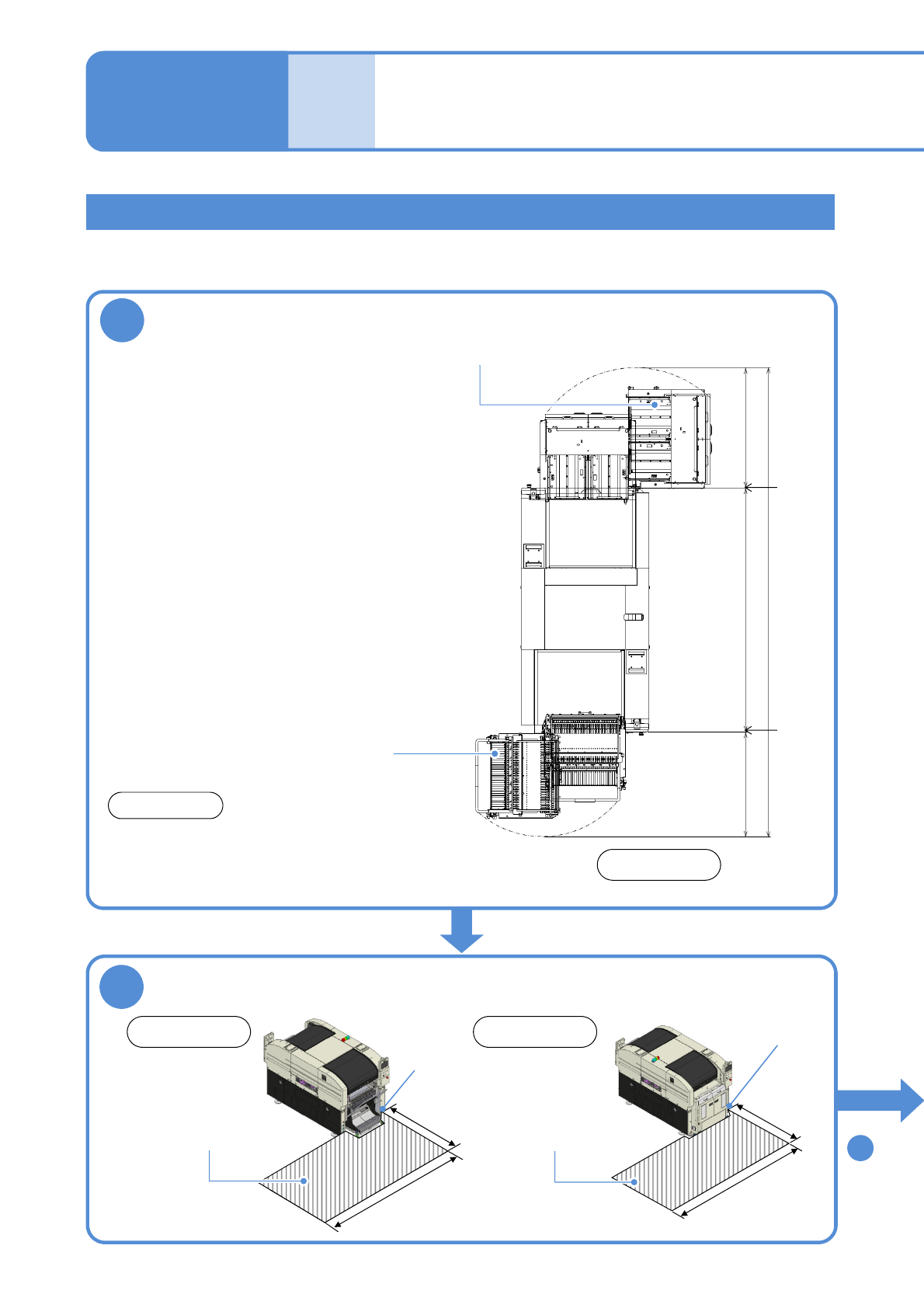

按照地面上所画的基准线暂时放置，
然后调整设置位置。
●为了前后的设备之间能够顺利进行基板传送，
调整方向和高度。
●和邻接的设备之间的间隔要保持在1～5 mm
之间。
●设备的下面如果要放置导管，需要与设备之
间空开40 mm以上的距离。
(右图是所需要的最小空间，单位是mm)
前侧:交换台车 / 后侧:单式托盘供料器+固定供给部
盖后端面
盖后端面
设
置
2 3321 080 855
4 267
单式托盘供料器
(选购件)
●在设置之际，请遵照专业人员的指示。
●需要重新配置时，请与敝公司联络。
NPM-W2 EJM7DC-MB-14M-00
14-3-3
1
设置
按照地面上所画的基准线暂时放置，
然后调整设置位置。
●为了前后的设备之间能够顺利进行基板传送，
调整方向和高度。
●和邻接的设备之间的间隔要保持在1～5 mm
之间。
●设备的下面如果要放置导管，需要与设备之
间空开40 mm以上的距离。
(右图是所需要的最小空间，单位是mm)
双式托盘供料器
(选购件)
交换台车
2
确认工作区域
1 190
2 000
工作区域
前侧
顺序
(P.14-3-4)
3
前侧:交换台车 / 后侧:双式托盘供料器
前侧 后侧
工作区域
1 080
1 830
维修保养篇
14-3
设置 2
注意
盖后端面
盖后端面
盖后端面
盖后端面
1 080 1 190
4 602
2 332
●在设置之际，请遵照专业人员的指示。
●需要重新配置时，请与敝公司联络。
NPM-W2 EJM7DC-MB-14M-00
14-3-4

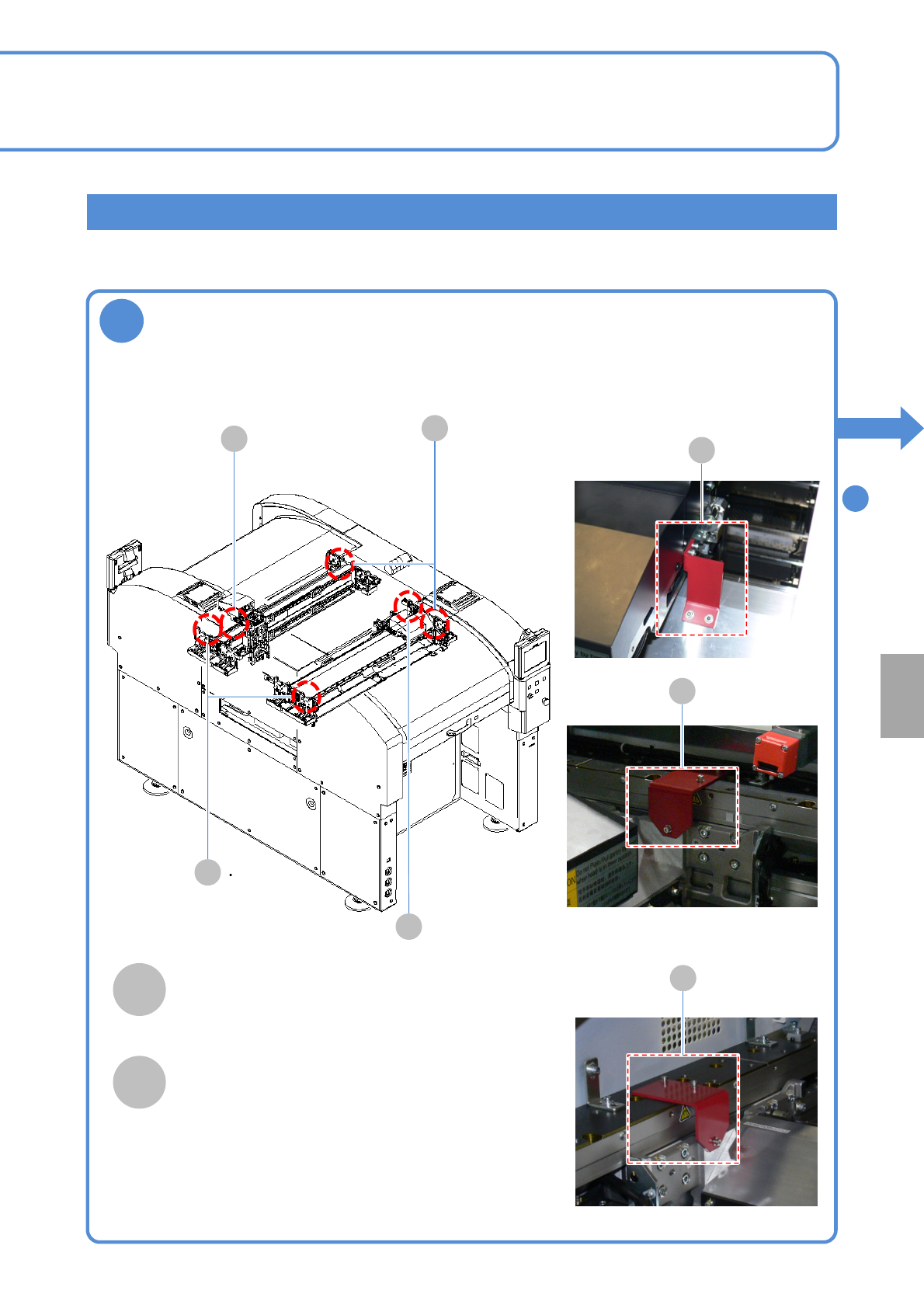

●必须保管拆卸下来的固定支架。
●支架 6个
3
卸下固定固定用支架(红色)
X轴固定用支架
Y轴固定用支架
A
B
共同点
顺序
4
(4个)
(2个)
设
置
A
A
B
B
B
B
A
