NPM-W2 EJM7DC-MB-14M-00
设
置
地线
V：第2相
W：第3相
U：第1相

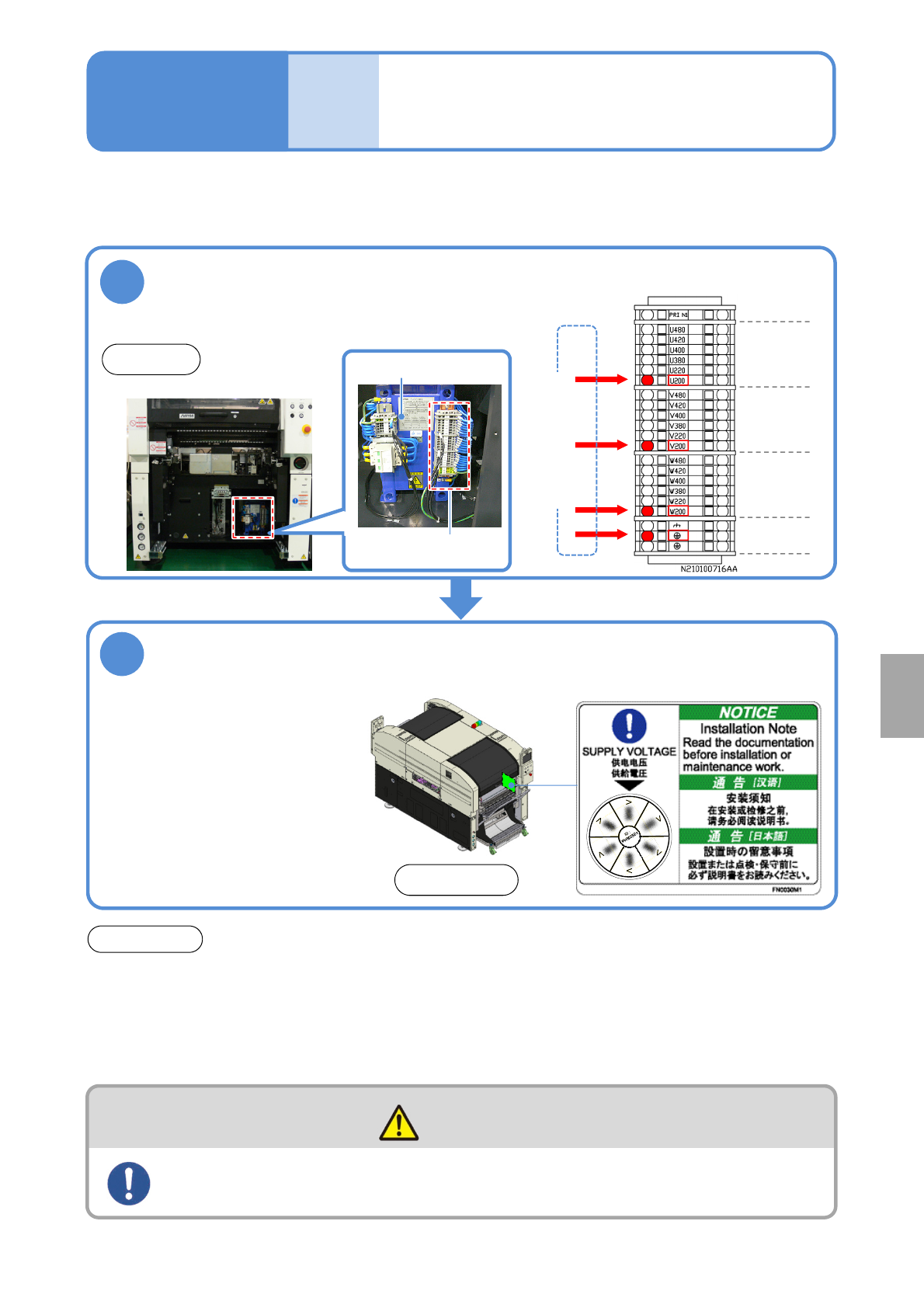

■变压电源分支的配线图(一部分)
请确认设备电源的电压设定和工厂的初级电源是否一致。
●本公司出厂时，按照客户要求来设定。
确认变压电源分支的电源
(例: AC 200 V 时)
1
●确认连接L10电缆的分支。
前侧
14-4-1
确认供给电压显示标牌上所表示的电压数值
2
●在AC 290 V以上(AC 380 V以
上的分支)的状态使用时，请确
认地线和各相之间电压处于AC
290 V以下，并且供给电源侧
用星形接法将N (中性) 端子连
接到地线。
注意
●切换初级电源的分支时，请确认工厂的初级电源电压是否与插座切换电压一致。否则会造成主变压
器发热而发上故障。
●请单独使用工厂电流断路器。而且，进行电气施工时，请确认规格书的额定电力后，与电气施工公
司联络。如果与其他设备并用电流断路器，会有可能发生火灾。
●即使关掉主电源、对主电源的初级电源供电，操作时请注意。
前侧
初级电源电压(工厂侧)
警告
电源、空气源和设备的连接，要在设置后再进行
主电源
的连接
确认初级电源和设备电源
的电压
维修保养篇
14-4-1
变压电源分支
变压器
NPM-W2 EJM7DC-MB-14M-00
14-4-2-1
1

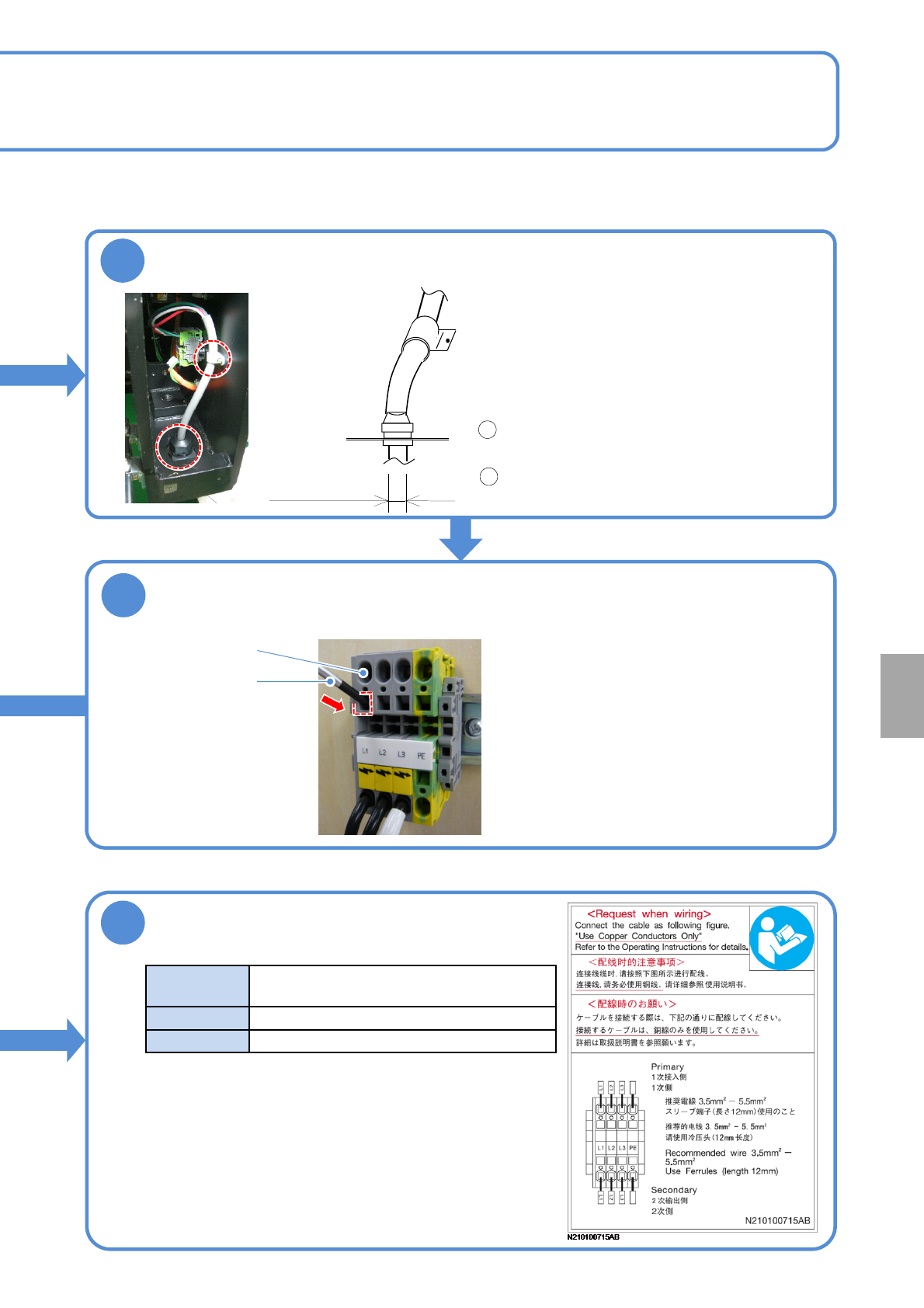

准备电缆，进行电缆的端末处理
准备4芯电缆。
●断层面积:
3.5 ～ 5.5 mm
2
●推荐套头端子
・生产厂家:
PHOENIX CONTACT
・型式:
3.5 - 4.0 mm
2
Al4-12GY
5.5 - 6.0 mm
2
Al6-12YE
使用工具:十字螺丝刀(No.2)、六角板手(3 mm)、附属的专用螺丝刀
2
连接设备的端末处理。
卸下前侧的右侧面
安全盖
6
确认插入状态
拔出专用工具。
(电缆插入口内部的固定金属零件件关闭)
必须以50 N拉引电缆，确认是否完全被固定。
5
插入电缆
附属的专用螺丝刀
把电缆尖端
推进内部深处。
●完全插入，使套头端子的绝缘被覆
部完全进入端子台里面。
●连接PE线(绿/黄)后，
按照L1→L2→L3的顺序连接。
L1 L2 L3 PE
L1
L2
L3
PE
■主电源端子
确认拉引强度
1
2
1
2
主电源
的连接
主电源的连接
维修保养篇
14-4-2
NPM-W2 EJM7DC-MB-14M-00

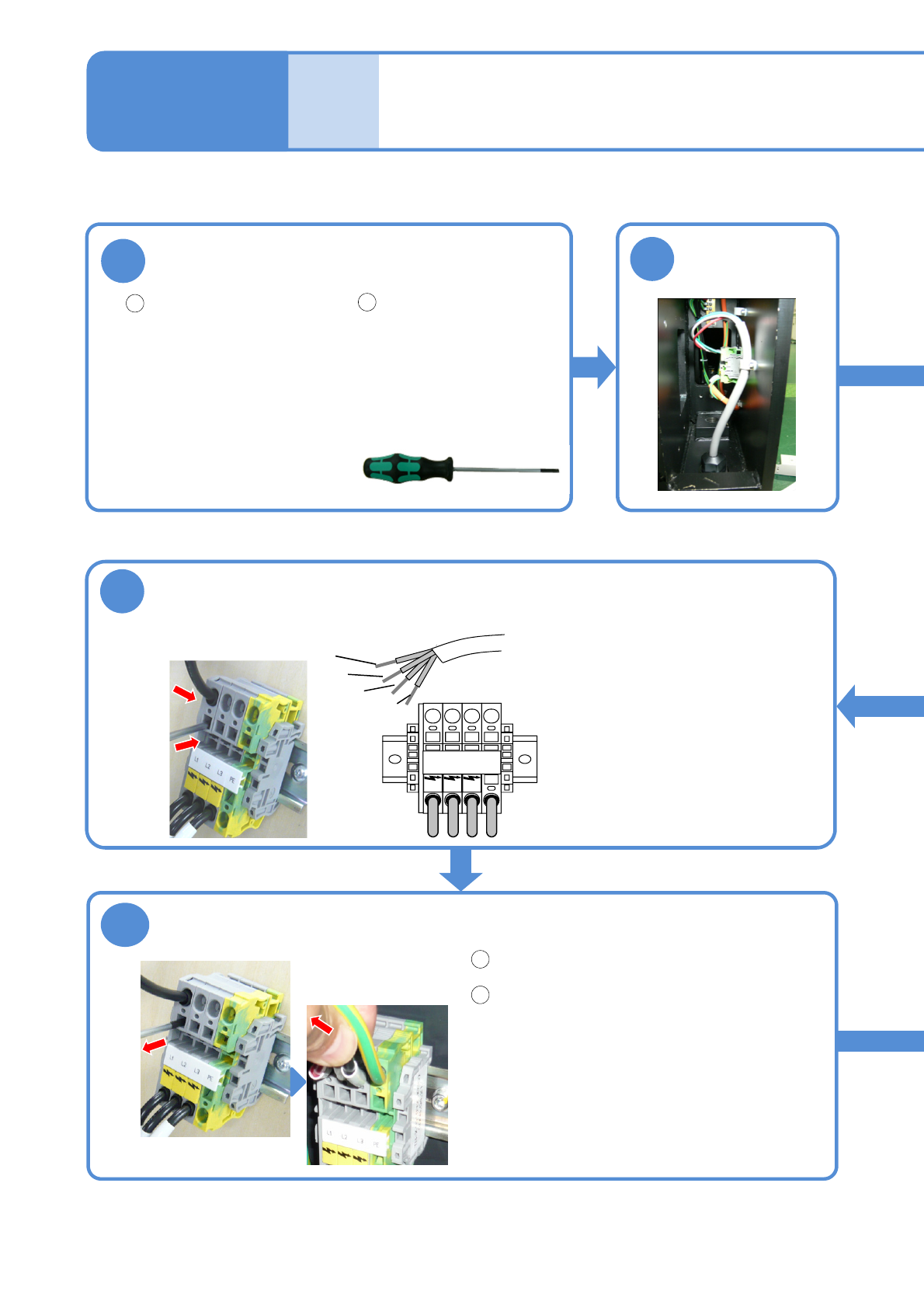

14-4-2-2
3
4
插入专用螺丝刀
电缆插入口
专用螺丝刀
●确认工厂的PE线是否与地线连接。
7
供电之前请确认以下条件
通常使用电源
3相AC 200/220 ±10 V
380/400/420/480 ±20 V
频率
50/60 Hz ±5 %
额定容量
2.8 kVA
初级电源必须从工厂所管理的电源设备给予提供，请勿直接
连接到公共低电压供电系统(商用电源)
●插入专用工具，使电缆插入
口内部的固定金属零件可以
打开。
设
置
电缆
夹具A
按照电缆夹具A、B的顺序插入电缆
电缆
夹具B
●推荐电缆外形尺寸:13.5 ～ 18 mm
●电缆不易插入电缆夹具A时，
逆时针方向旋转拧松。
●电缆不易插入电缆夹具B时，卸下螺栓，插入电
缆后再拧紧螺栓进行固定。
插入电缆后，电缆夹具A以顺时针方向
旋转，固定电缆。
必须以100 N拉引电缆，确认是否完全被固定。
推荐电缆
外形尺寸
1
2
