NPM-W2 EJM7DC-MB-14M-00

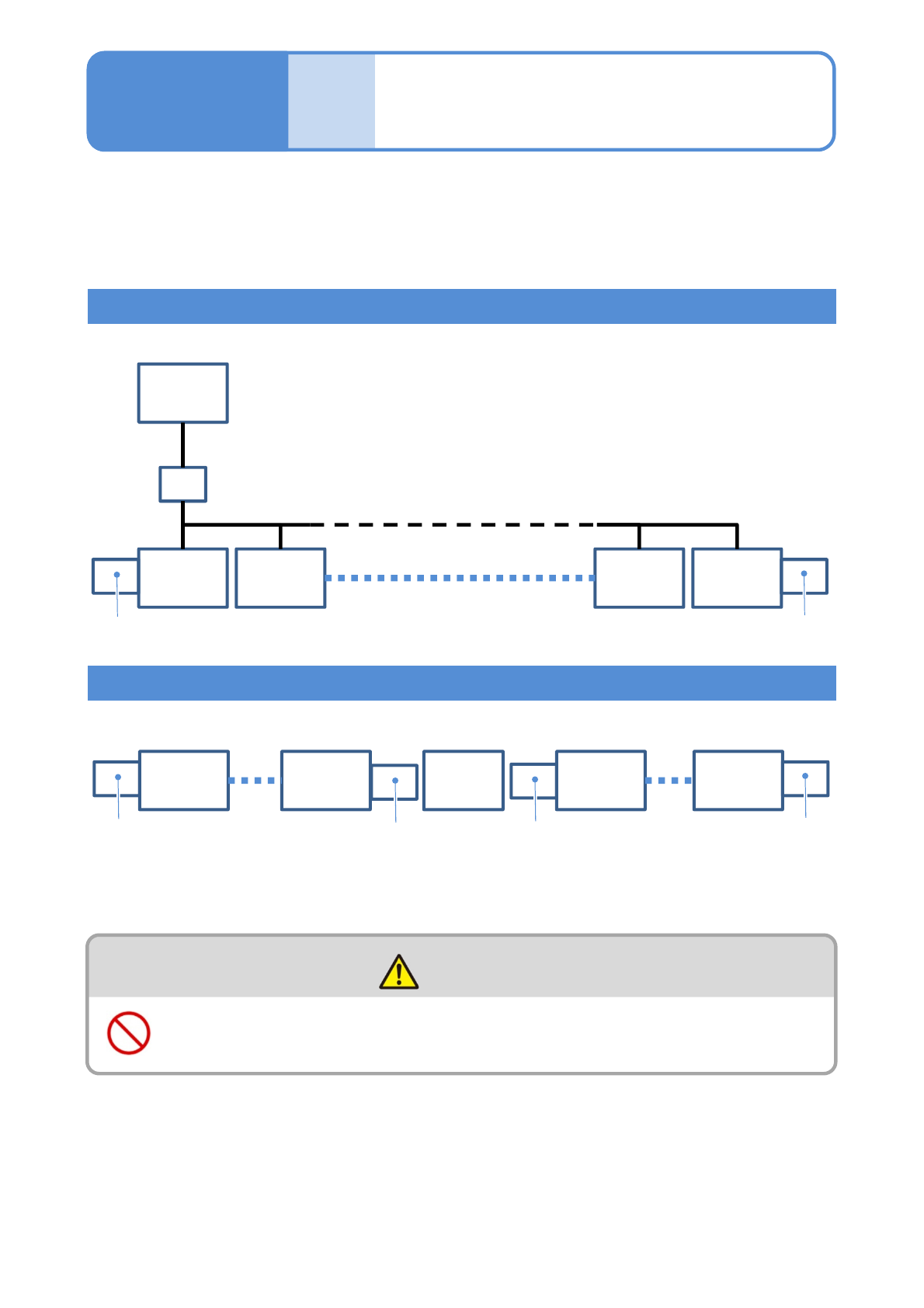

生产线构成
14-6-1
延长传送带
上述生产线构成是一个例子，根据客户的生产线构成以及NPM以外设备的配置，其构成有所
不同。关于详细内容请向本公司咨询。
设置NPM-W2时(包括生产线的构成、单体设置)，NPM-W2生产线的左右两侧需要设置带有延长传送带(选
购件)功能的单元。
●最多可以的连接数量是15台。
当本公司指定选购件的延长传送带的附带电缆从设备上脱落时，请将其安装到设备本体上。
只有NPM-W2时的生产线构成
有NPM-W2以外的设备时的生产线构成
LNB用
FA电脑
HUB
NPM-W2
1
NPM-W2
2
延长传送带
NPM-W2
14
NPM-W2
15
延长传送带
NPM-W2
1
NPM-W2
延长传送带
NPM-W2
NPM-W2
15
NPM-
W2
以外
延长传送带
延长传送带
■连接台数最多为15台以下
■连接台数最多为15台以下
警告
在安装周边器材之前，请勿连接机器主体的电源和空气源
(可能触电或受伤)
周边装置
的连接
维修保养篇
14-6-1
NPM-W2 EJM7DC-MB-14M-00

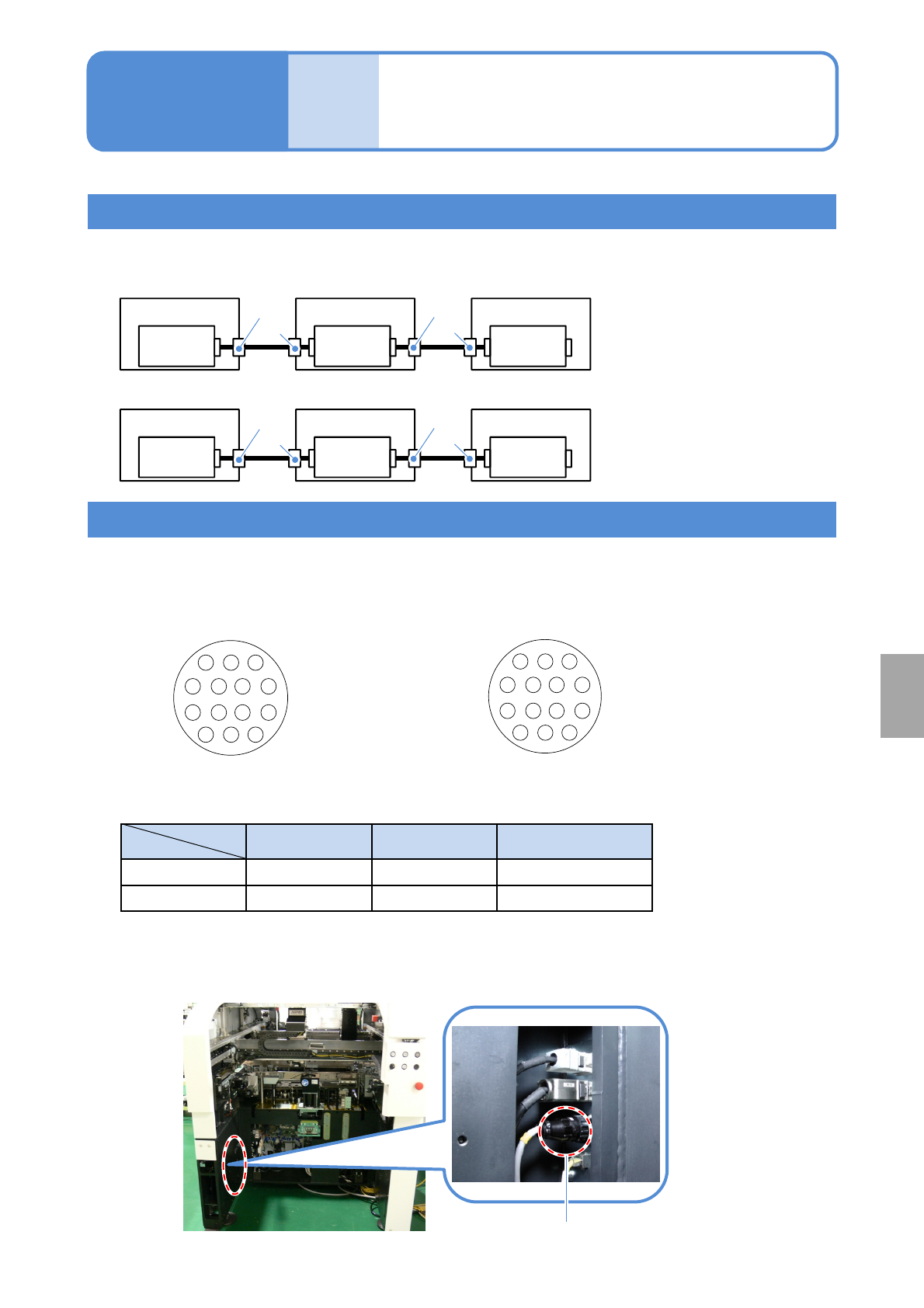

14-6-2-1
生产线信号
在前后工序之间的交接基板及信号在各设备之间用一根电缆连接。
1
2
3
47
8
11
14
13
12
3
2
1
74
11
8
12
13
14
SMEMA的连接器为AMP简易连接型。
■下图是从连接器连接口所看到的连接插头排列
电缆侧连接插头排列 (阳插头)
连接器 插头 应变释放
电缆侧
AMP 206044-1 AMP 66103-2 AMP206070-1
设备侧
AMP 206043-1 AMP 66105-2 -
■电缆侧和设备侧的零部件编号
■SMEMA连接器位置(后侧左右)
连接器的连接插头排列
设备侧连接插头排列 (阴插头)
周边装
置的连
接
维修保养篇
14-6-2
■基板输送方向( 左 → 右 )
设备1
Control
Box
设备2
Control
Box
设备3
Control
Box
■基板输送方向( 左 ← 右 )
设备3
Control
Box
设备2
Control
Box
设备1
Control
Box
-XR
与下个工序设备连接的连接器
-XL
与前工序设备连接的连接器
SMEMA连接器
-XL
-XR
-XL
-XR
-XL
-XR
-XL
-XR
设
置
生产线信号规格 1
NPM-W2 EJM7DC-MB-14M-00
14-6-2-2

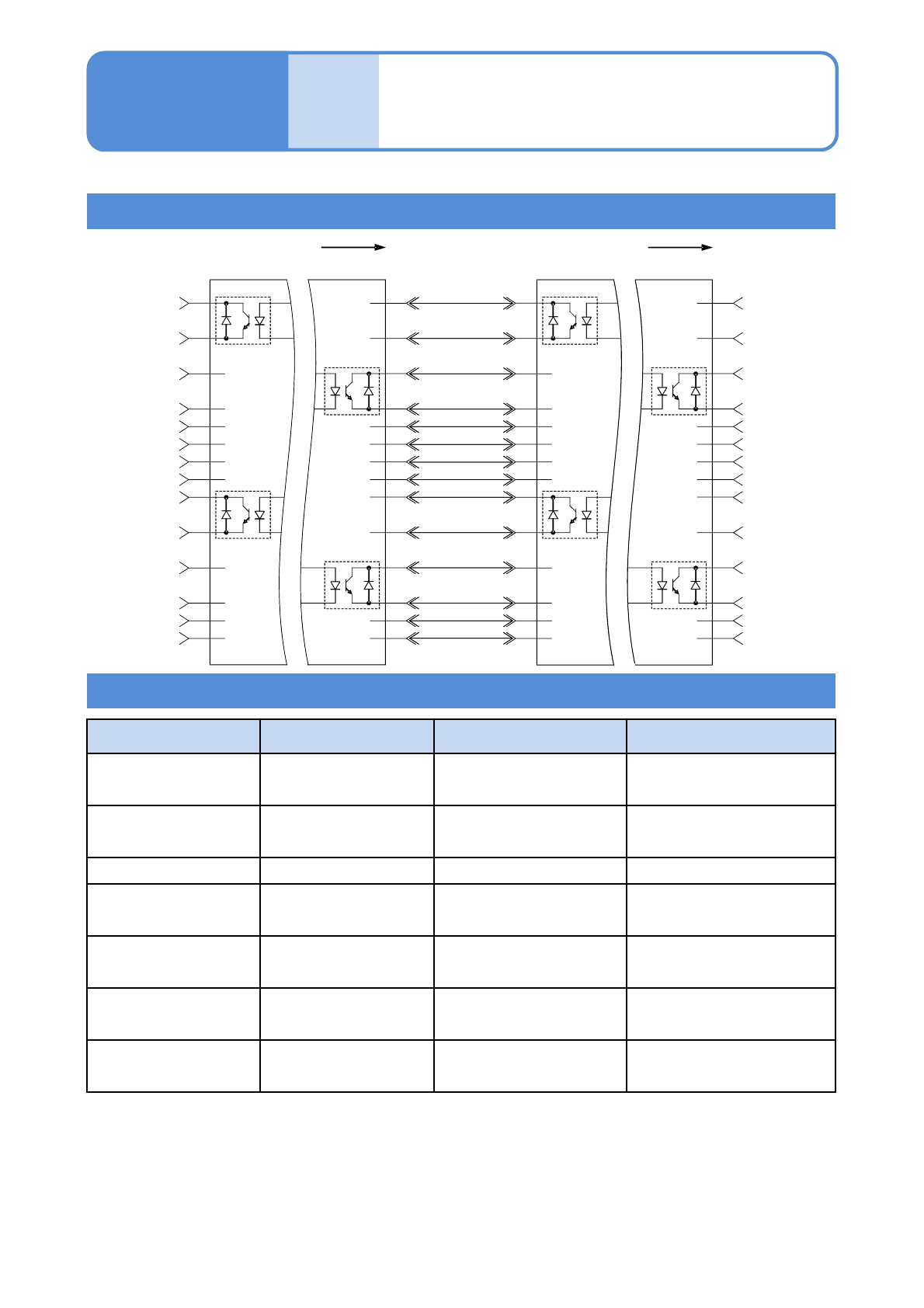

电气接口配线图(SMEMA接口)
周边装
置的连
接
维修保养篇
14-6-2
生产线信号规格 2
连接器/电缆 功能 条件 说明
Pair 1-2
1)
准备机器 关闭
2) 3)
接收下一个基板的装置
(单轨传送带)
Pair 3-4
1)
基板有效 关闭
2) 3)
有传送基板的装置
(单轨传送带)
Pair 5-6 / 7-8
4)
装置间状态的输出入 限于邻接装置时发挥功能 装置间状态的输出入
Pair 9-10
准备机器 关闭
2) 3)
接收下一个基板的装置
(双轨传送带)
Pair 11-12
基板有效 关闭
2) 3)
有传送基板的装置
(双轨传送带)
13
4)
装置间安全装置输入 限于邻接装置时发挥功能
装置间安全装置状态
(输入)
14
4)
装置间传送传感器输入 限于邻接装置时发挥功能 邻接装置传送传感器状态
1)
作为最低必要条件，请切换至10 mA, DC 30 V。(单轨传送带)
2)
10 mA时输出LOW或触点闭合不能超过DC 0.8 V。
3)
使用光绝缘体时请确认适宜的极性。
4)
本信号为NPM装置间的专用信号，不可输入外部的信号。
●按照此基准如果现有装置不可组装时，有可能需要经过修改过的插头排列。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸL）
CONN.2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1 CONN.2
BOARD BOARD
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
MACHINE B
MACHINE A
（－ＸR） （－ＸL） （－ＸR）
电气接口连接器/电缆功能说明
