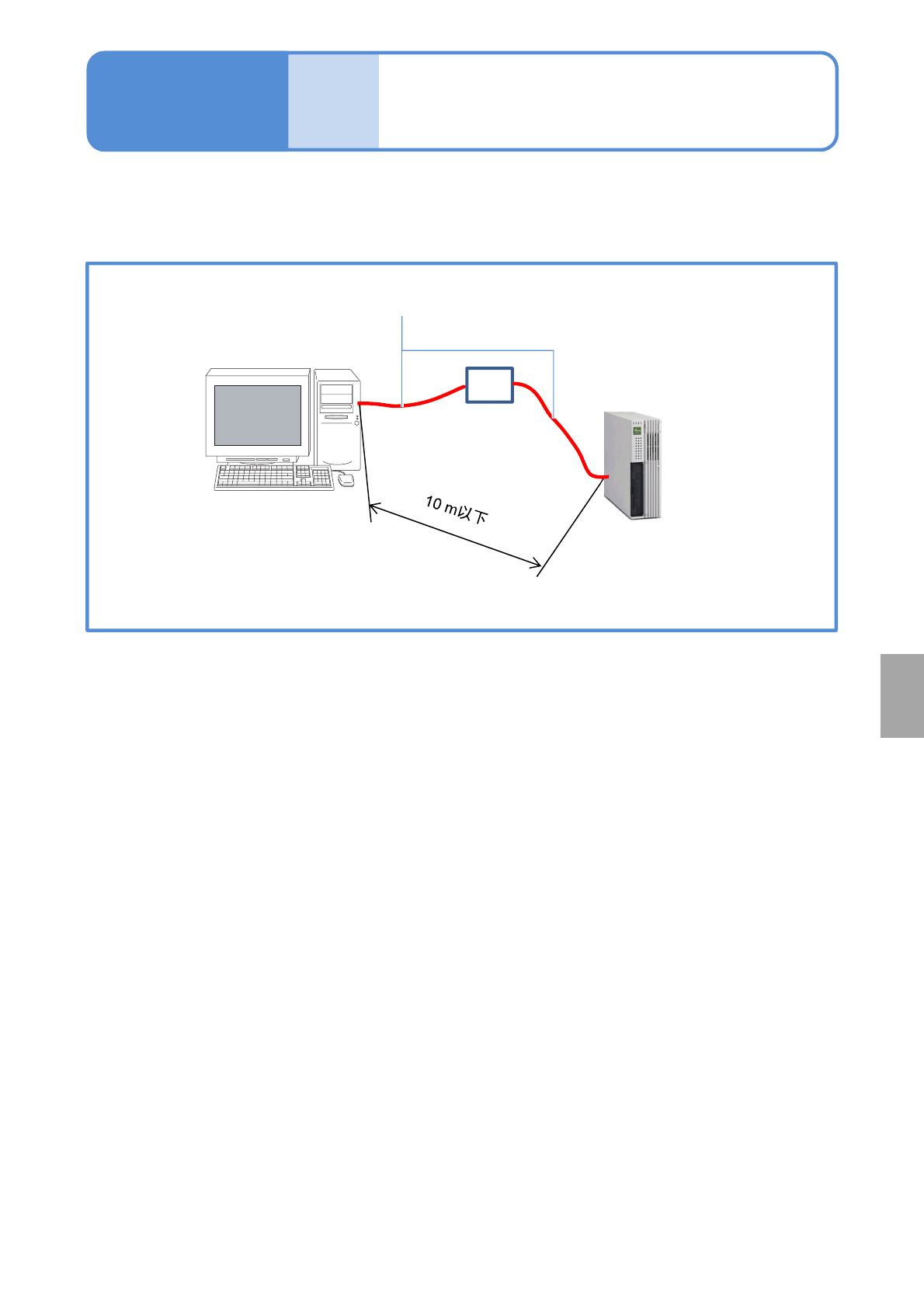

客户的电脑和LNB用FA电脑通过以太网电缆连接时，保存在LNB的实绩数据会显示在LWS (Line Work Station)。
电脑不需要安装专用软件等，但需要Web浏览器。详细情况请参阅LNB使用说明书。
周边装
置的连
接
以太网电缆LWS
(生产线工作站)
维修保养篇
14-6-3
设
置
以太网电缆
10 m以上时,
请与本公司联络。
电脑(LWS)
LNB用FA电脑
HUB
NPM-W2 EJM7DC-MB-14M-00
14-6-4
需要连接内容如下:
●生产线信号(绝缘)
1)
●AC(交流)电源
1)本公司的设备系统和附属的机器系统，已进行绝缘处理。
对应生产线构成的电源和生产信号电缆根据客户规格不同而异，请向本公司咨询。

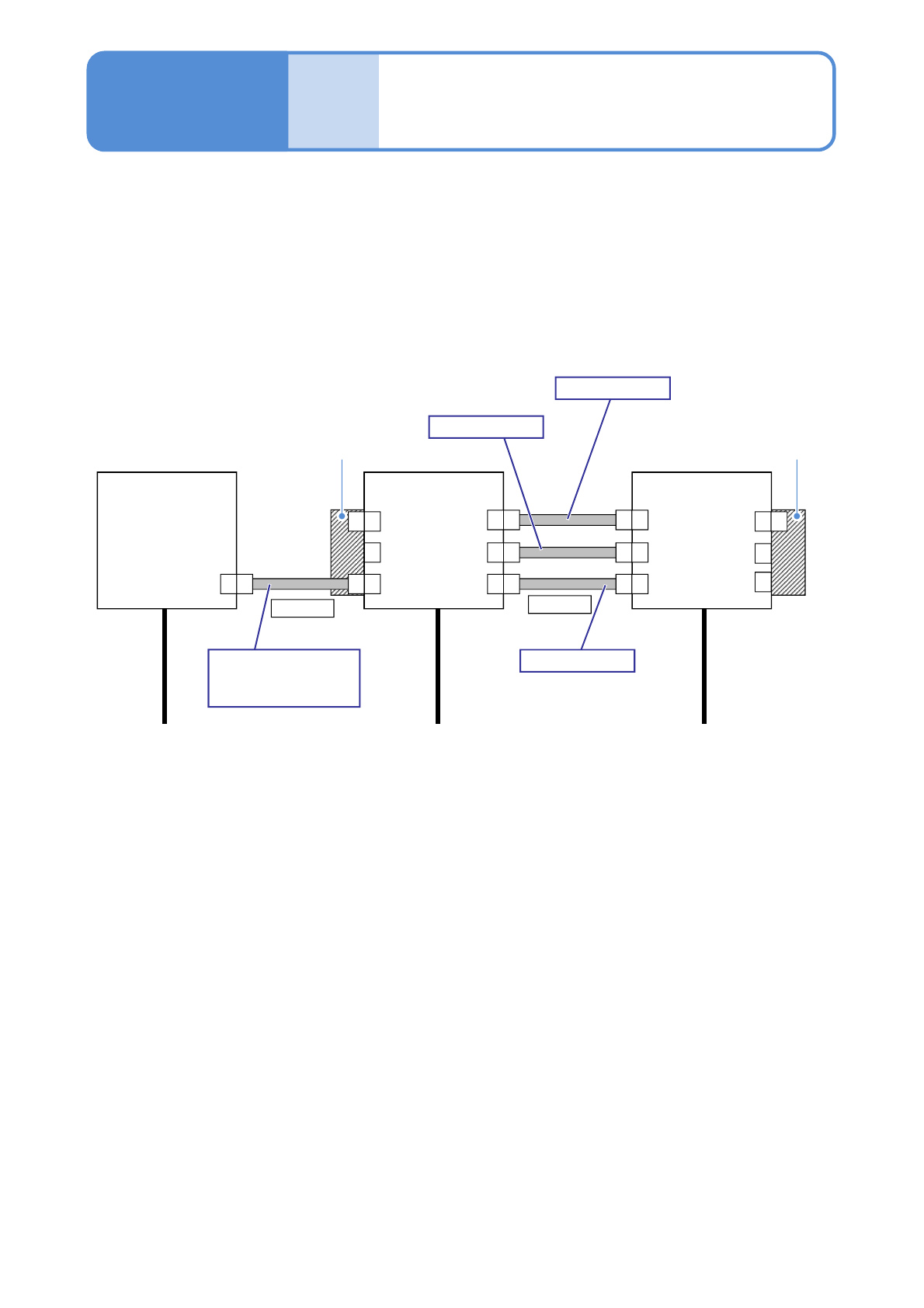

■生产线构成 例: 对应旧规格机器
周边装
置的连
接
电缆的长度
维修保养篇
14-6-4
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
従来機
NPM-W2
NPM-W2
2 m
当需要与NPM-W2以外
的设备相连接时，请咨
询敝公司。
SMEMA
FM MF
FM MF
FM MF
-XL -XR
CNDUS
CNEXR
-XL
CNDUP
CNEXL
-XR
N610129393AB
2 m
N610129395AB
2 m
N610129394AB
延长传送带 延长传送带
MF
F
MF
NPM-W2 EJM7DC-MB-14M-00
14-6-5
1
2
3
4
1 2
3
4

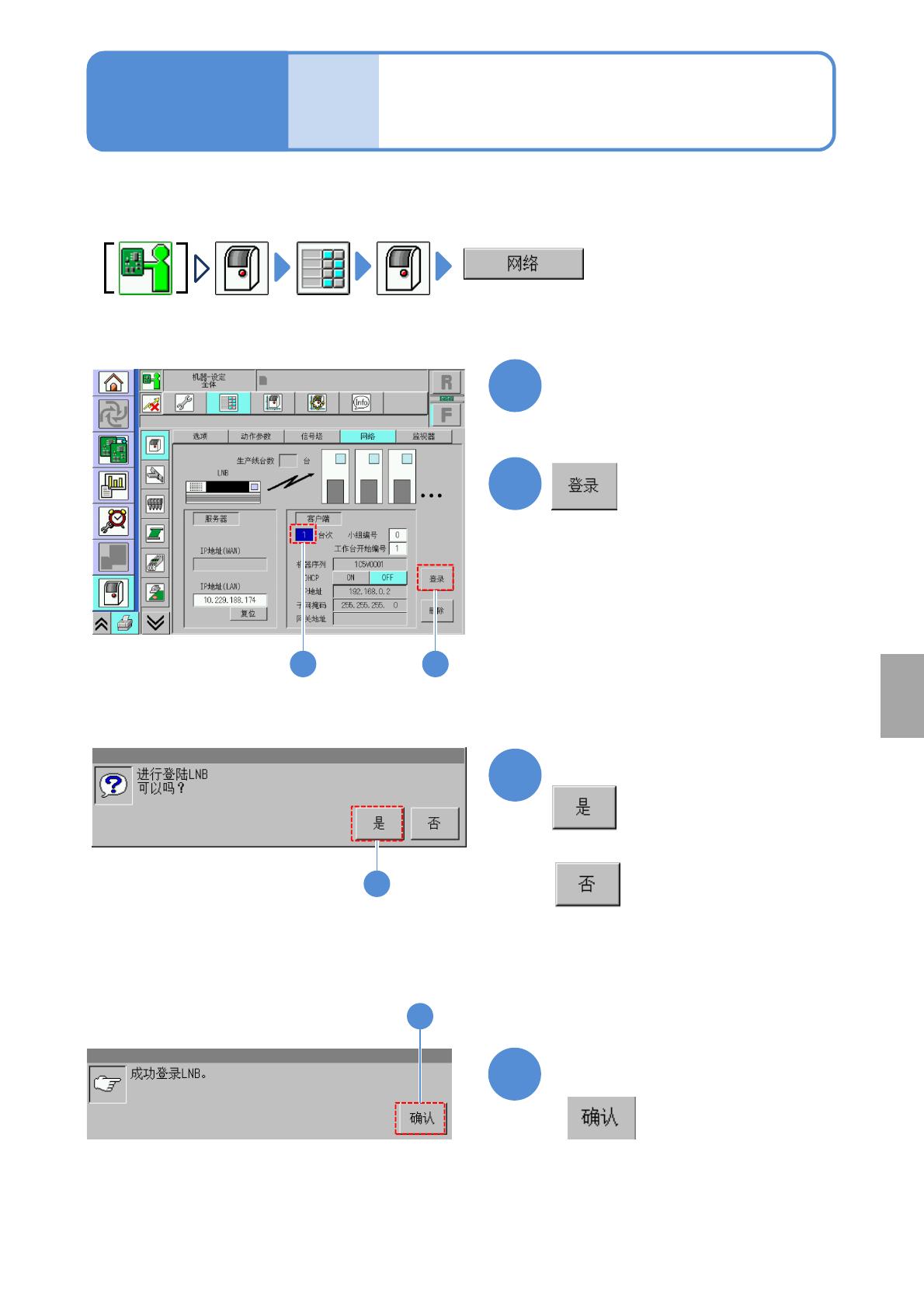

LNB连接时，在设备上进行设定。
输入从第一台起计算
处于第几台的数字
■不登录在LNB时
确认提示
确认提示
设
置
周边装
置的连
接
LNB连接时的设定
维修保养篇
14-6-5
