NPM-W 2 EJM7DC-MB-14M-00 14-7 -2 各设定的基板传送状况 设 置 基板流向 基板传出 NPM-W2 以外的 前工序设备 基板流向 基板传出 NPM-W2 以外的 前工序设备 ■通常设定 ( 默认值 ): 「前工序其他公司连接」设定为「 OFF 」、「前工序其他公司连接 2 」 设定为「 OFF 」 基板流向 ♞ 基板搬出 NPM-W2 ■选项设定 : 把「前工序其他公司连接」设定为「 ON 」 ■选项设定 …
NPM-W2 EJM7DC-MB-14M-00
14-7-1
和NPM-W2以外的设备连接时，根据前工序设备基板的要求信号的接收时机，可能会发生传送2片基板等故障。
因此，必须变更NPM-W2的基板传送的设定。
●在此以「左→右」流向为例子进行説明。「右→左」流向的时候，在右侧有延长传送带的NPM-W2进行设
定。
■选项设定
把“前工序其他公司连接 ”设定为“ON”时
1
1
2
2
■选项设定
把“前工序其他公司连接2 ”设定为“ON”时
基板传送的设定
(与NPM-W2以外的设备连接时)
维修保养篇
14-7
NPM-W2 EJM7DC-MB-14M-00
14-7-2
各设定的基板传送状况
设
置
基板流向
基板传出
NPM-W2以外的
前工序设备
基板流向
基板传出
NPM-W2以外的
前工序设备
■通常设定(默认值):「前工序其他公司连接」设定为「OFF」、「前工序其他公司连接 2」
设定为「OFF」
基板流向
♞基板搬出
NPM-W2
■选项设定: 把「前工序其他公司连接」设定为「ON」
■选项设定: 把「前工序其他公司连接2」设定为「ON」
基板检测传感器
贴装位置「ON」
基板要求信号「OFF」
基板传出后，NPM-W2的基板要求信号成为「ON」。
从前工序设备传出基板。
NPM-W2的基板检测传感器(贴装位置) 成为「ON」。
NPM-W2的基板要求信号成为「OFF」。
基板要求信号「ON」
*通常在基板要求信号由「OFF」→「ON」的情况
下传出基板，所以在默认设定的状态下也不会发生
2片基板传送等故障。
但是，前工序的设备不可对应本公司设备规格时，
可能会出现在基板要求信号处于「ON」的状态下
继续传送基板的情况，所以需要变更NPM-W2的基
板传送的设定。
基板要求信号「ON」
基板要求信号「OFF」
基板传出后，NPM-W2的基板要求信号成为「ON」。
从前工序设备传出基板。
延长传送带的基板检测传感器 (前工序侧)成为「ON」。
NPM-W2的基板要求信号成为「OFF」。
基板要求信号「OFF」
基板传出后，NPM-W2的基板要求信号成为「ON」。
从前工序设备传出基板。
延长传送带的基板检测传感器 (前工序侧)由「ON」→
「OFF」。
NPM-W2的基板要求信号成为「OFF」。
1
2
3
4
1
2
3
4
1
2
3
4
1
2
4
3
1
2
4
基板要求信号「ON」
基板检测传感器
前工序侧「ON」→「OFF」
(延长传送带)
1
3
基板检测传感器
前工序侧「ON」
(延长传送带)
3
2
4
●「前工序其他公司连接 」和「前工序其他公司连接 2」不可同时设定为「ON」。
NPM-W2
NPM-W2
NPM-W2以外的
前工序设备
NPM-W2 EJM7DC-MB-14M-00
14-8-1
托盘供料器(选购件)
的使用方法 1
维修保养篇
14-8
安装方法
3
2
7
连接电源电缆、通信电缆、气压管
安装托盘供料器
气压管
通信电缆
电源电缆
工具：扳手(30 mm)2个、六角扳手(3 mm)
●请注意操作时不要碰触机
器主体。
6
卸下安全盖
●螺丝:3个
8
安装安全盖
●螺丝:3个

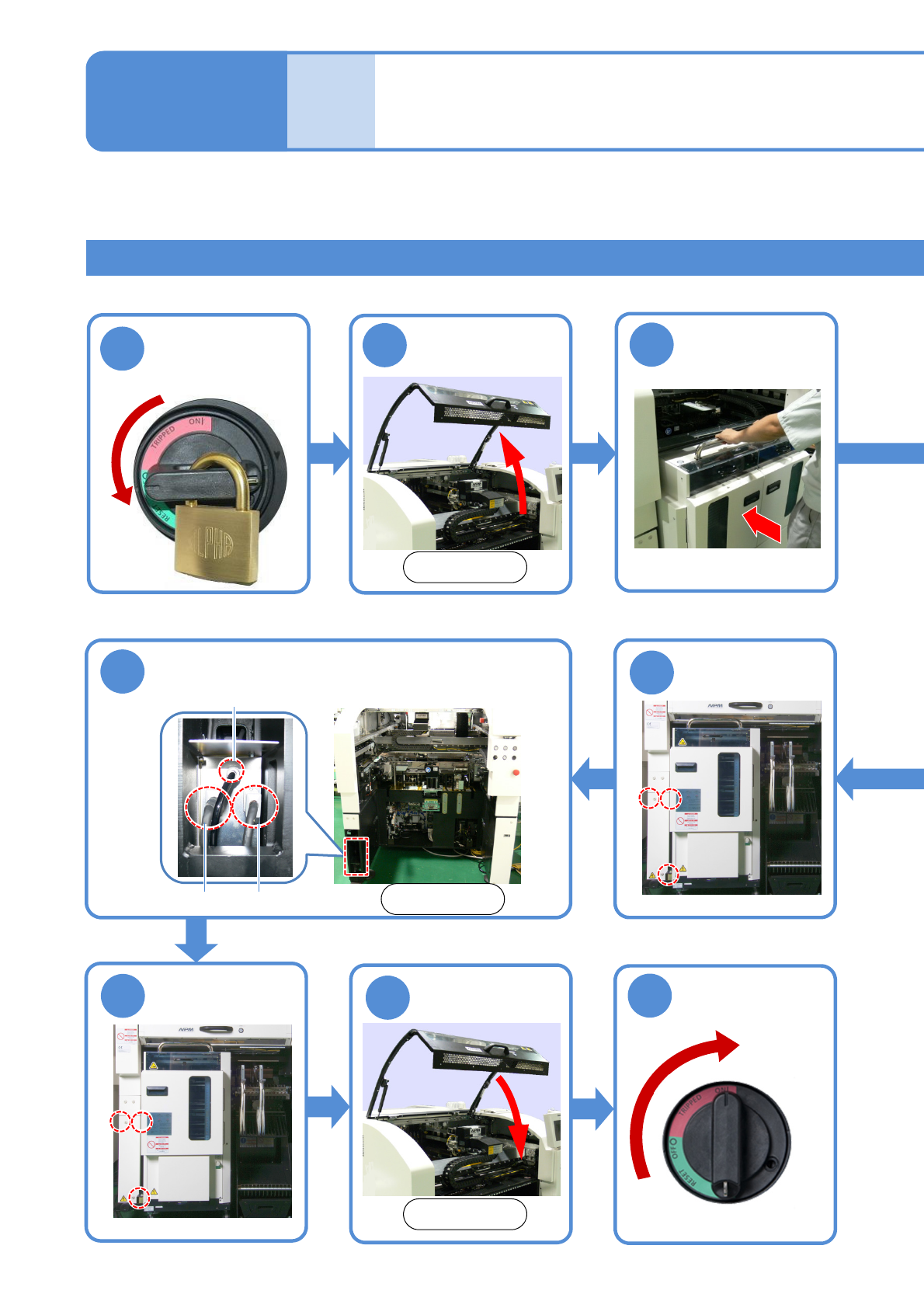

对单式托盘供料器和双式托盘供料器的使用方法进行说明。可以在前侧和后侧进行画面操作。可以在后侧
进行安装和拆卸。
9
4
1
主电源开关置于
OFF，上锁
OFF
10
解锁
ON
后侧
后侧
后侧
