5 每月维护 SIPLACE D1 / D2 2.6 维护计划 2008 年 8 月中文版 26 5 每月维护 5

SIPLACE D1 / D2 4 每周维护

2008 年 8 月中文版 2.6 维护计划

清空 8 mm S 供料器上的元件抽屉或平板 4

○ 拔出 8 mm S 供料器并将其提出转换料台。

① 用刷子或吸尘器清除转换料台上的杂物。

② 清空 2x8mm S 供料器（如果有）的元件抽屉。

③ 打开 3x8 mm S 供料器（如果存在）的平板并清除杂物。

④ 擦拭供料器底座，清除所有污物。

⑤ 切断供料器外的废料带，以使料带与供料器齐平。

○ 将供料器组件返回到其原始（正确）位置。

确保供料器牢固置于转换料台的正确位置上。 4

○ 关闭保护罩。

○ 在每个贴片区域中重复这些过程。

5 每月维护 SIPLACE D1 / D2

2.6 维护计划 2008 年 8 月中文版

5 每月维护

SIPLACE D1 / D2 5 每月维护

2008 年 8 月中文版 2.6 维护计划

进行每月维护时需要下列工具、设备和材料： 5

- 实验室手套

- 无纺布

- 擦镜头布

- 脱脂棉签

- SIPLACE 擦布

- 无水乙醇

- 成套已清洁段位器光栅盘

- 已清洁的并微量润滑的成套阀门推杆。

- 必要时使用防止贴片头碰撞的开关

更换段位器光栅盘及阀门推杆 5

○ 用“Single Functions”（单项功能）菜单把收集贴片头的吸嘴放回到吸嘴交换器中。

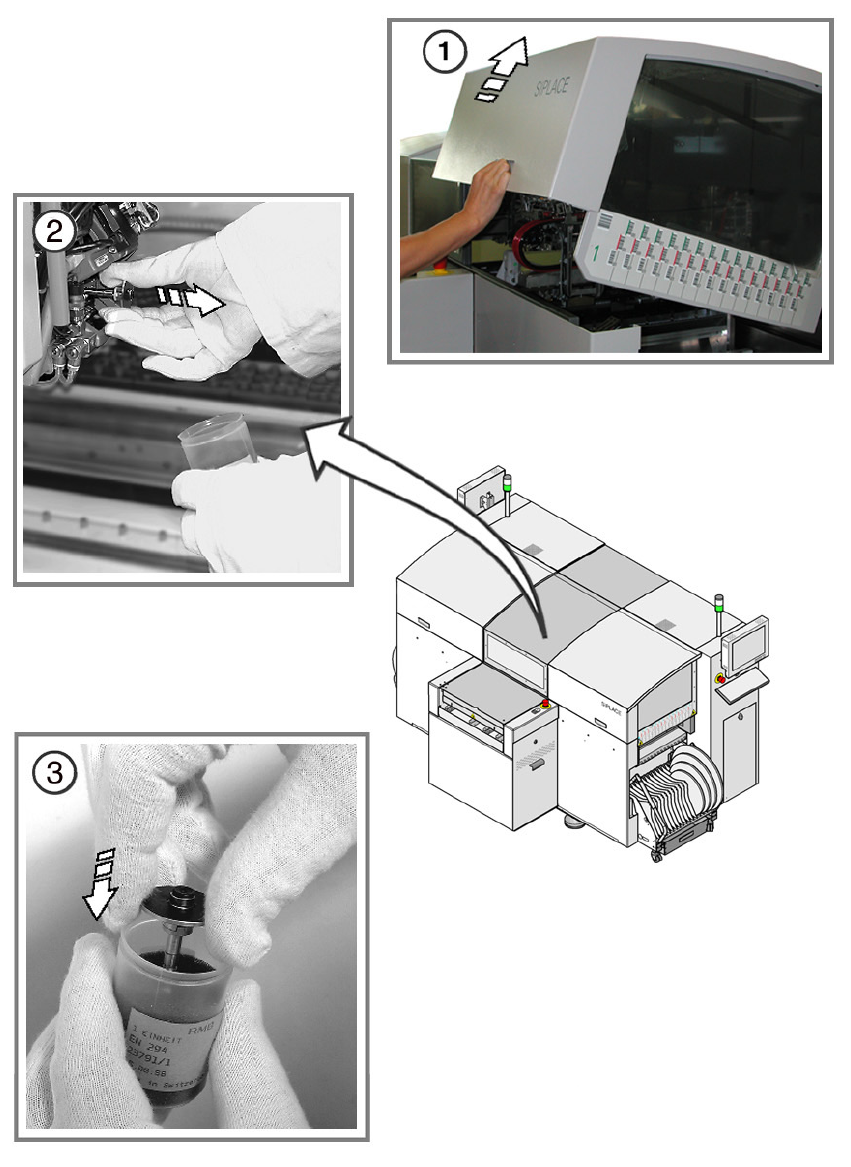

① 打开保护罩。

切勿裸手去拿段位器光栅盘。维护段位器光栅盘时须戴上实验室手套。 5

这可以防止弄脏玻璃盘、摩擦轮和段位器光栅盘虹吸盘，否则可能发生故障（计数错误和超

调）。 5

不要握住段位器光栅盘虹吸盘，以防造成损坏。 5

② 从贴片头上取下段位器光栅盘。

按图所示拉出段位器光栅盘。 5

③ 将段位器光栅盘放在所提供的容器内。

使用 “Single Functions”（单项功能）推进星形制动器。
