00194860-0202-MM-D1_D2_CHS - 第38页
6 2 个月维护 SIPLACE D1 / D2 2.6 维护计划 2008 年 8 月中文版 38 6
SIPLACE D1 / D2 6 2 个月维护
2008 年 8 月中文版 2.6 维护计划
37
○ 把收集盘放在压缩空气维护装置的下方。
○ 按下冷凝箱排泄口为其降压并释放凝液。
6
① 逆时针旋转冷凝箱将其取下，然后拉下来并拔出 （卡口式安装）。
② 拧下压缩空气维护装置上的过滤器壳。
③ 如果过滤器壳很脏，则更换过滤器。
○ 按相反顺序重新安装过滤器和过滤器壳。
6
○ 然后再次打开压缩空气主阀。
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6 2 个月维护 SIPLACE D1 / D2
2.6 维护计划 2008 年 8 月中文版
38
6
SIPLACE D1 / D2 6 2 个月维护
2008 年 8 月中文版 2.6 维护计划
39

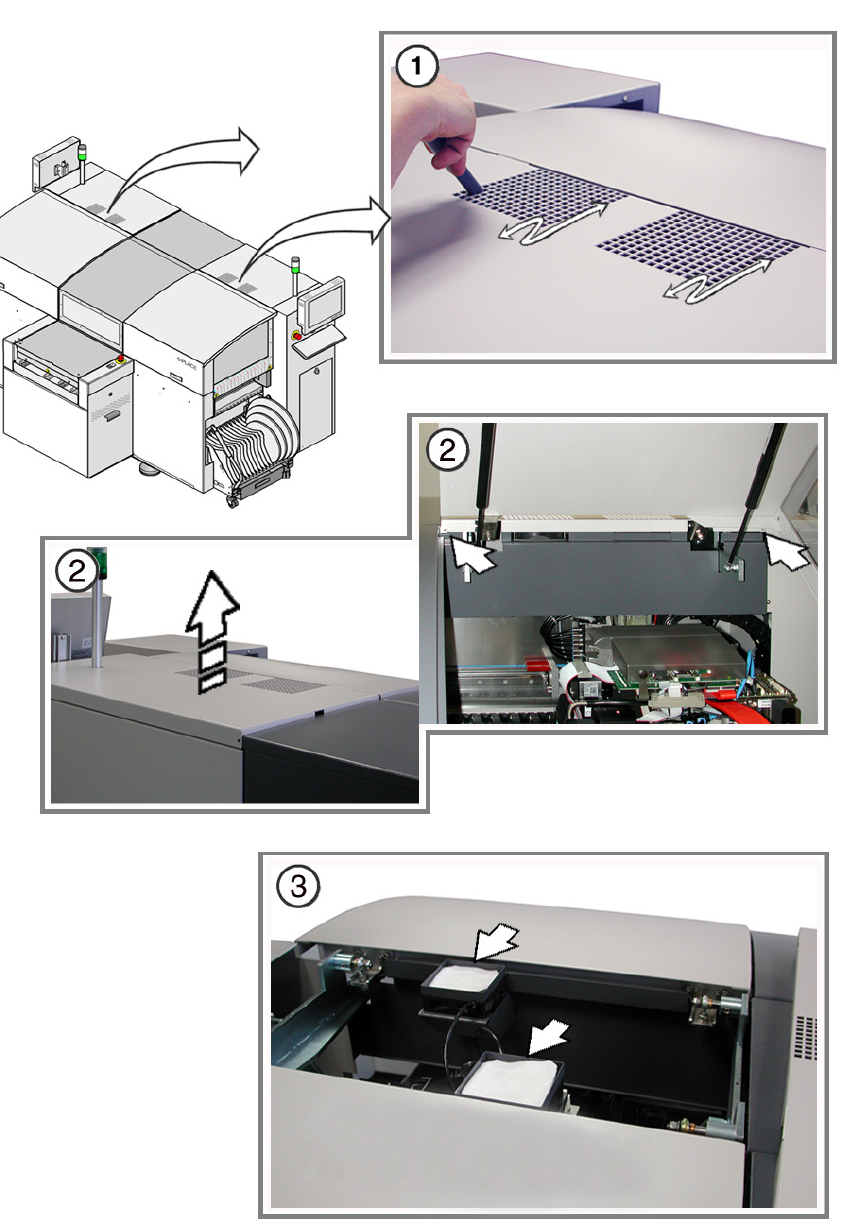

用吸尘器清洁 Y 轴冷却的过滤器垫，如有必要，可进行更换 6
① 用吸尘器清洁 Y 轴冷却的过滤器垫 （4 个过滤器垫，贴片机每侧两个）
6
○ 不要弄脏过滤器垫。
如果过滤器垫已变脏，则更换为新过滤器垫。
② 拆除上盖板 （配备四个螺钉，保护罩每侧一个）。
③ 拆除旧的过滤器垫，然后插入新的过滤器垫。
○ 重新装好盖板。
6
○ 关闭保护罩。
○ 在贴片机的所有贴片区重复执行这些操作。
6
