00194860-0202-MM-D1_D2_CHS - 第53页
SIPLACE D1 / D2 7 4 个月维护 2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护 53 真空分配器 （贴片头后部） 7 ① 小心取出真空分配器和两个 O 形圈 。 7 ② 小心取出 O 形圈。 ○ 清洁 O 形圈并用少量 Unisilkon L250L 进行润滑。 ○ 检查真空分配器是否损坏。 如果已损坏，则更换真空分配器 （参见维护说明） 。 7 ○ 用浸有无水乙醇的无纺布擦拭真空分配 器…
7 4 个月维护 SIPLACE D1 / D2
7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版
52
7
SIPLACE D1 / D2 7 4 个月维护
2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护
53

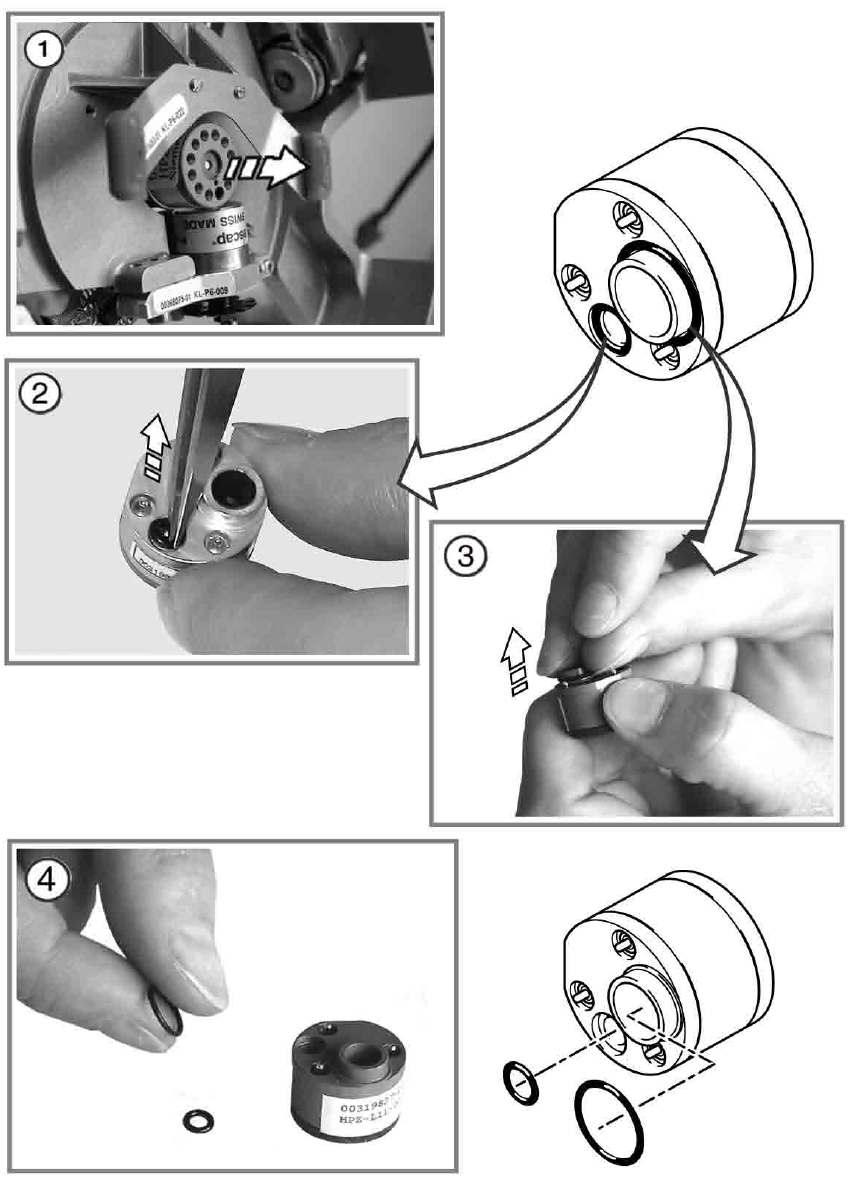

真空分配器 （贴片头后部） 7
① 小心取出真空分配器和两个 O 形圈。
7
② 小心取出 O 形圈。
○ 清洁 O 形圈并用少量 Unisilkon L250L 进行润滑。
○ 检查真空分配器是否损坏。
如果已损坏，则更换真空分配器 （参见维护说明）。
7
○ 用浸有无水乙醇的无纺布擦拭真空分配器。
7
真空分配器前部 （未配备球状收集盘的一侧）也可用无水乙醇软化。 7
7
○ 通过压缩空气向其吹气。
7
③ 检查球状收集盘能否轻松移动。
如果不能轻松移动，则更换整个真空分配器。
④ 将清洁的真空分配器和少量润滑过的 O 形圈放在一清洁表面上。
7
7
7
7
7
7
7
7
7
7
7 4 个月维护 SIPLACE D1 / D2
7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版
54
7
